Comprendre les différents types est la clé de la sélection. La vaste gamme de Jinhand couvre toutes les principales catégories :

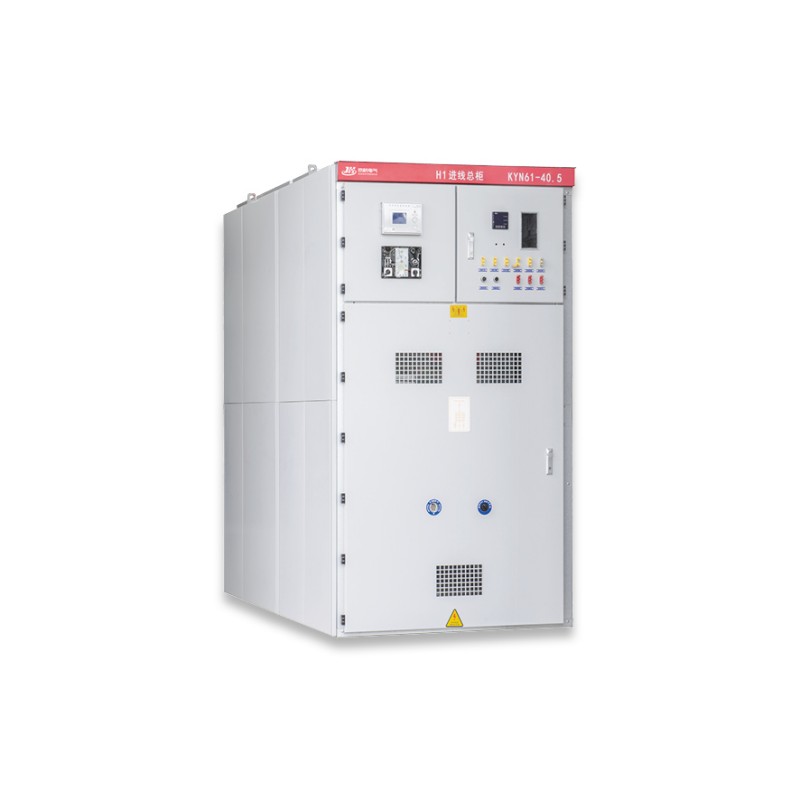

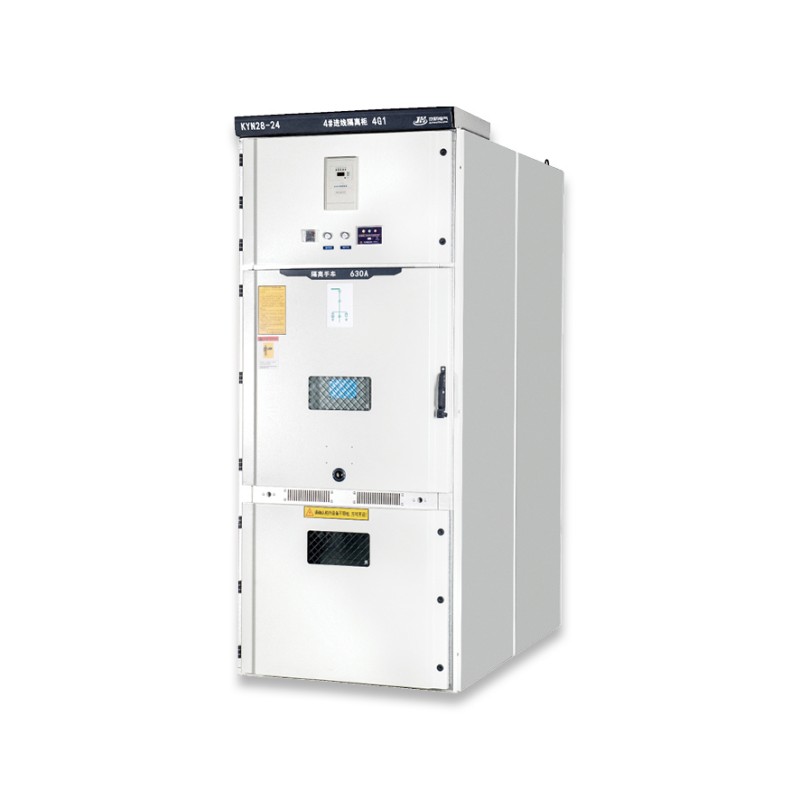

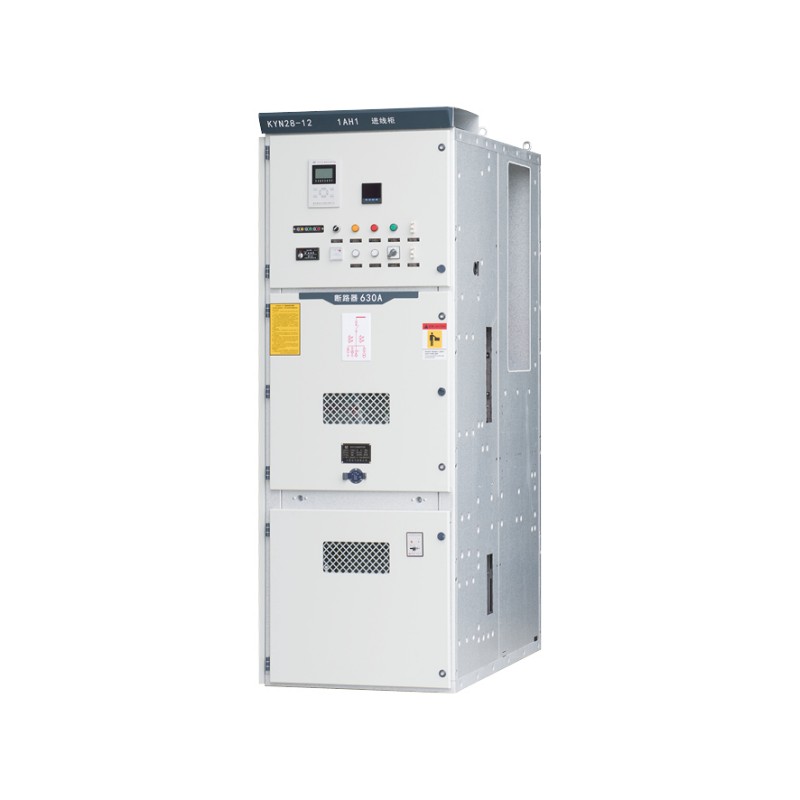

KYN61-40.5, KYN28-24, KYN28-12.
Chariot disjoncteur débrochable pour un entretien facile, entièrement compartimenté pour plus de sécurité, boîtier métallique robuste.
Auxiliaires de centrales électriques, sous-stations principales d'installations industrielles (sidérurgie, ciment, mines), prises d'eau de grands bâtiments commerciaux.

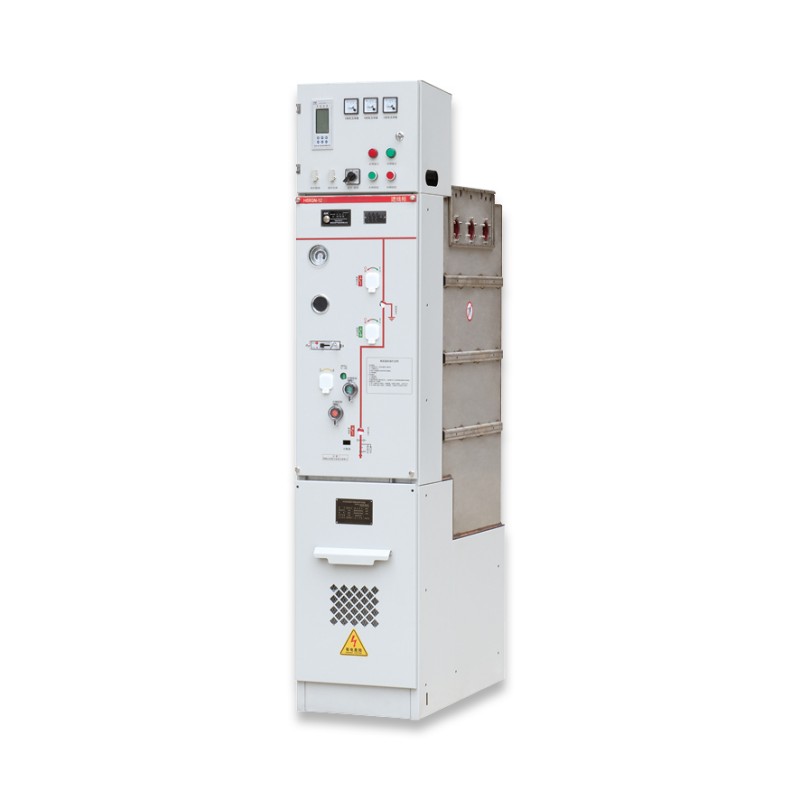

XGN-12.
Isolation moulée en résine époxy, entièrement scellée, non affectée par l'environnement, empreinte compacte.
Réseaux de distribution par câble urbains, parcs d'énergies renouvelables (solaire/éolien), hôpitaux, centres de données, environnements difficiles (côtiers, pollués).

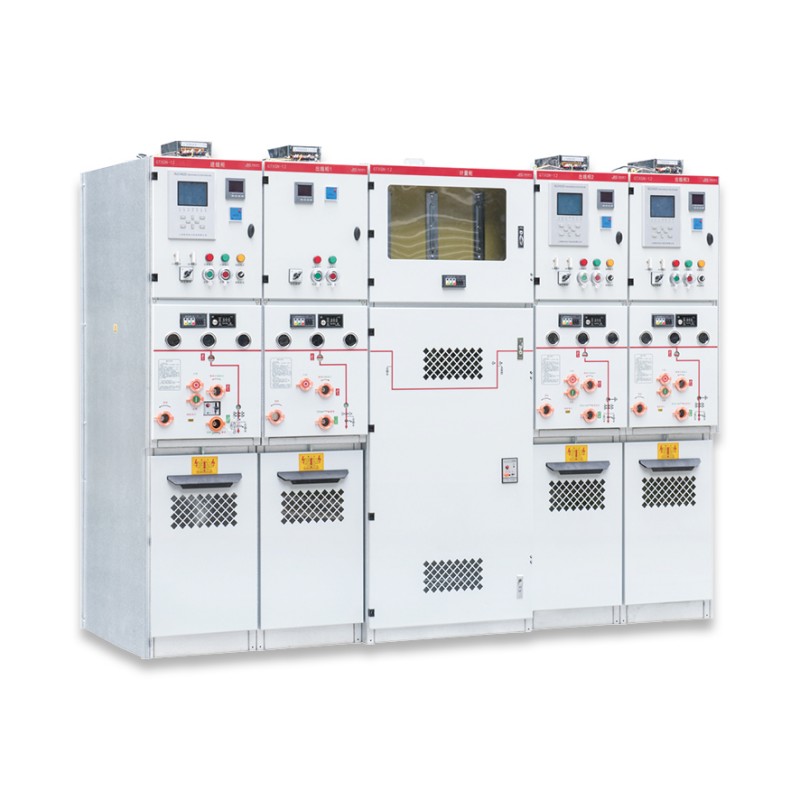

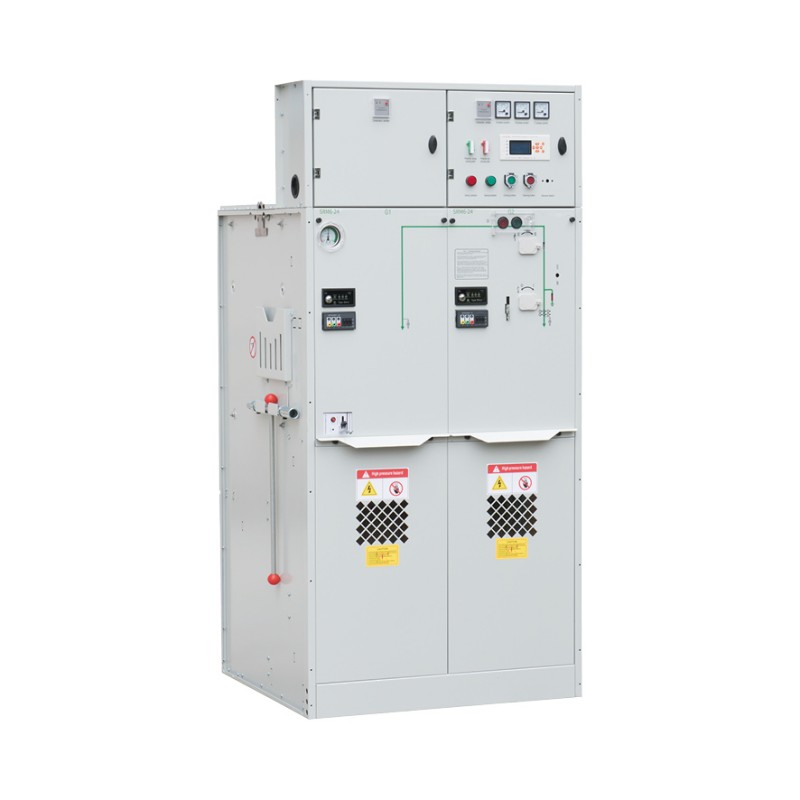

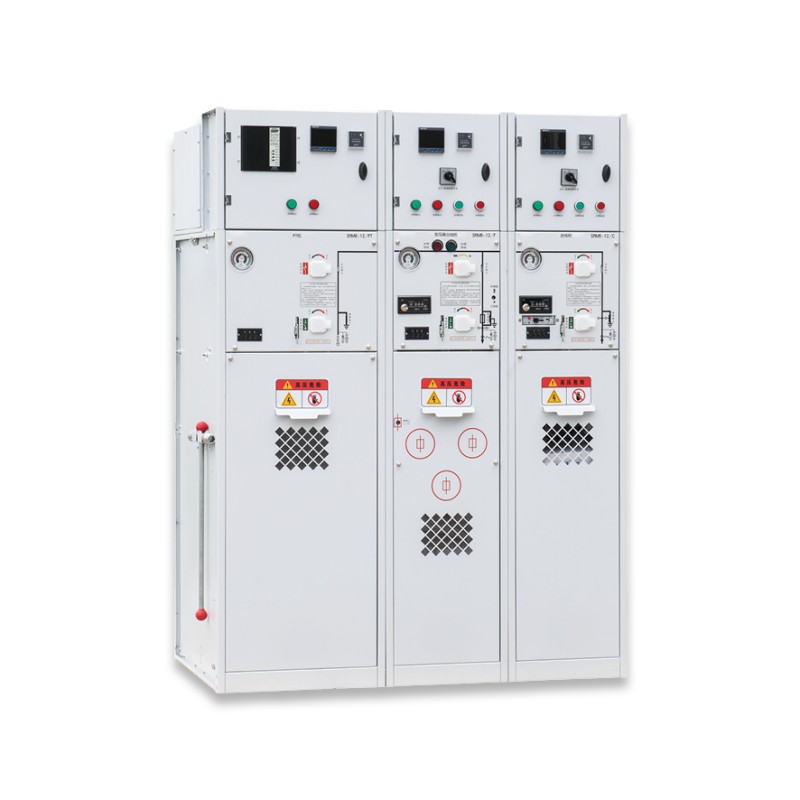

SRM6-12/24, HBXGN-12/24.
Pièces sous tension enfermées dans des réservoirs scellés et sous pression remplis de SF6 ou de gaz écologique. Extrêmement compact, sans entretien, idéal pour les endroits restreints ou sensibles.
Sous-stations souterraines, postes de commutation intérieurs, immeubles de grande hauteur, voies ferrées, aéroports, zones sujettes aux inondations ou à une contamination grave.

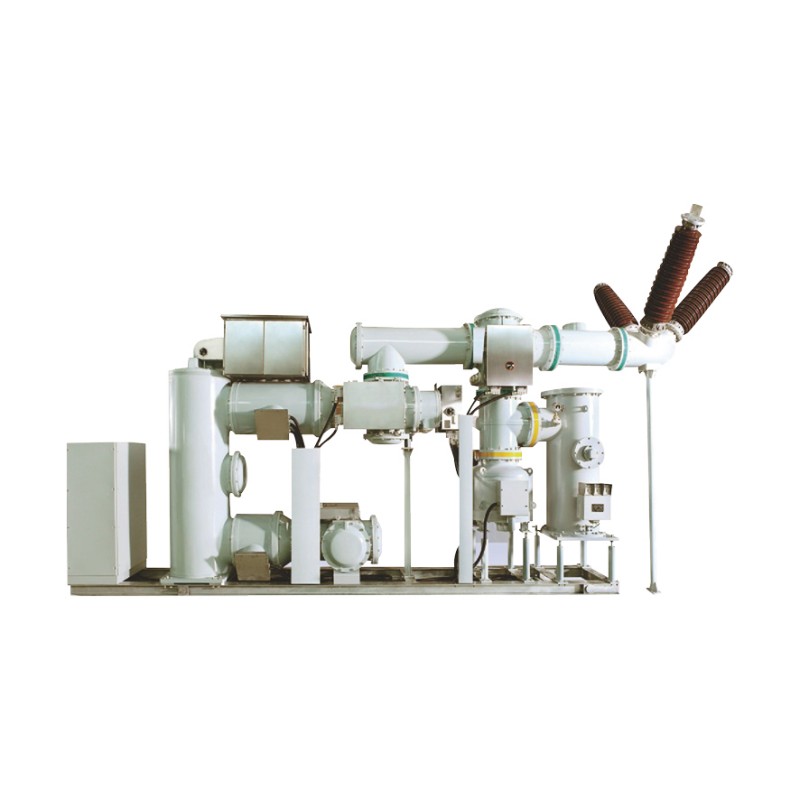

ZFW41-126.
Interrupteur modulaire à trois positions, disposition extrêmement compacte (gain de place jusqu'à 70 % par rapport à l'AIS), compatible avec la surveillance intelligente.
Sous-stations 110kV en zone urbaine, arrivées principales d'installations industrielles, centrales hydroélectriques ou thermiques.
Le choix d’un appareillage haute tension implique des considérations techniques, environnementales et économiques. Suivez ce guide et profitez de la consultation gratuite de Jinhand :
Quelle est la tension de votre système ?
12 kV, 24 kV, 40,5 kV
Quel est le courant de charge normal et de pointe ?
1250A, 2000A, 3150A
Quel est le courant de court-circuit maximum que votre système peut générer ?
Cela détermine la tenue de courte durée (Icw) et le pouvoir de coupure (Icu) requis. Jinhand propose des plages allant jusqu'à 40 kA/4 s et une coupure jusqu'à 40 kA.
Nous proposons des solutions pour les deux.
Le SIG (SRM6) est le meilleur choix pour les espaces restreints.
Le lieu est-il pollué, salé, humide ou poussiéreux ?
Les équipements isolés au solide (XGN) ou au gaz (SRM6, HBXGN) offrent une immunité supérieure.
Les conceptions standard sont pour ≤1 500 m. Pour les altitudes plus élevées, Jinhand propose des conceptions spécialement adaptées.
Il s’agit d’un dispositif de sécurité non négociable destiné à éviter une mauvaise utilisation. Tous les appareillages Jinhand comprennent un verrouillage mécanique ou mécano-électrique robuste.
Quel niveau de protection (surintensité, défaut à la terre) et de contrôle (local/à distance) est nécessaire ?
Nous intégrons des relais standards ou des unités avancées basées sur un microprocesseur.
Alors que l'AIS (KYN) peut avoir un coût initial inférieur, le GIS (SRM6) offre des économies significatives en termes d'espace (immobilier), d'installation et de maintenance au cours de sa durée de vie de plus de 30 ans.
Investir dans un appareillage avec surveillance en ligne (température, décharge partielle) peut éviter des pannes coûteuses.
Notre engagement envers la qualité se reflète dans des données concrètes. Vous trouverez ci-dessous des extraits des spécifications de nos certifications de produits et rapports de tests :
Tableau des paramètres techniques comparatifs :
| Caractéristique/Modèle | KYN28-12(AIS) | XGN-12 (solide) | SRM6-12(SIG) | Unité |
| Tension nominale | 12 | 12 | 12 | kV |
| Courant nominal (Max) | 3150 | 1250 | 630/1250 | A |
| Courant de tenue de courte durée (4 s) | 40 | 25/31,5 | 20/25 | kA |
| Courant de coupure de court-circuit | 40 | 25/31,5 | 20/25 | kA |
| Tension de tenue à la fréquence de puissance | 42/48 | 42/48 | 42/48 | kV |
| Tension d'impulsion de foudre | 75/85 | 75/85 | 75/85 | kV |
| Milieu isolant | Air | Résine époxy | SF6/Air sec | - |
| Degré de protection (boîtier) | IP4X | IP3X | P67 (réservoir) | - |
| Durée de vie de conception | >20 ans | >30 ans | >30 ans | Années |
| Cycle d'entretien | 5-8 ans | Minimal | Scellé à vie |
|
| Empreinte (relative) | 100% | ~80% | ~30-50% | % |
Remarque : varie selon le type de module.
Disjoncteurs à vide avec 10 000 opérations mécaniques.
Toutes les conceptions passent des tests rigoureux de fréquence industrielle et de choc de foudre conformément aux normes CEI/GB.
Les produits GIS ont un taux de fuite annuel <0,5 % et sont testés pour une résistance sismique jusqu'à une accélération horizontale de 0,4 g.
Nos produits sont testés dans le monde entier. Voici les commentaires non sollicités de nos partenaires :
« Après des années de coopération, les appareillages haute tension de Jinhand n'ont jamais rencontré de problèmes de qualité majeurs. Leur réponse après-vente est rapide, fournissant une assistance technique et des pièces de rechange rapides. Ils sont pour nous un fournisseur fiable à long terme.
"La collaboration avec Jinhand Electrical a dépassé nos attentes. Ils respectent systématiquement le contrat, garantissant le bon déroulement du projet, ce qui nous procure une grande tranquillité d'esprit."
Nous proposons un partenariat complet, pas seulement un produit :
Nous analysons vos besoins et fournissons des schémas schématiques, des plans d'implantation et des nomenclatures.
Soyez témoin de tests complets dans nos installations avant expédition. Nous fournissons des rapports de tests complets.
Modifications de dimensions, de calibres de jeux de barres, de revêtements spéciaux ou d'intégration de composants spécifiques à une marque.
Formation sur site ou en usine pour votre personnel d'exploitation et de maintenance.
Nous gérons le fret maritime/aérien et offrons une garantie standard de 18 mois avec une assistance technique à vie.
R : Absolument. Notre appareillage de commutation peut être équipé de relais de protection à microprocesseur intelligents, de passerelles de communication et de protocoles de prise en charge tels que CEI 61850, Modbus, DNP3.0 pour une intégration transparente.
R : Nos produits sont fabriqués conformément aux normes GB, IEC et ANSI/IEEE. Nous sommes certifiés CE et pouvons fournir des rapports d'essais de type complets provenant de laboratoires reconnus tels que le Centre national d'essais d'appareils à haute tension.
R : En tant qu’usine majeure en Chine, nous disposons d’une capacité de production importante. Les délais de configuration standard varient de 3 à 6 semaines, tandis que les solutions entièrement personnalisées peuvent prendre de 8 à 12 semaines.
R : La qualité est intégrée à notre processus. Nous utilisons des machines CNC pour une fabrication de précision, des lignes automatiques de revêtement en poudre et des tests de routine à 100 % de chaque unité. Les composants clés tels que les ampoules à vide proviennent de fournisseurs mondiaux ou nationaux réputés.
R : Oui. Nous maintenons un inventaire stratégique de pièces de rechange critiques et fournissons une assistance à vie. Notre équipe technique est disponible pour une assistance à distance ou sur site.
