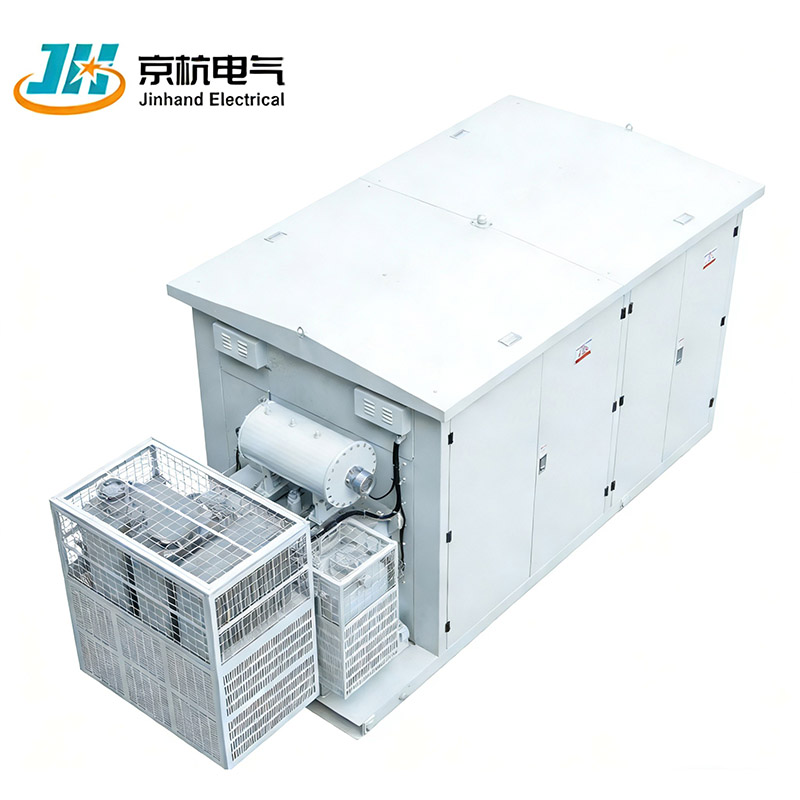

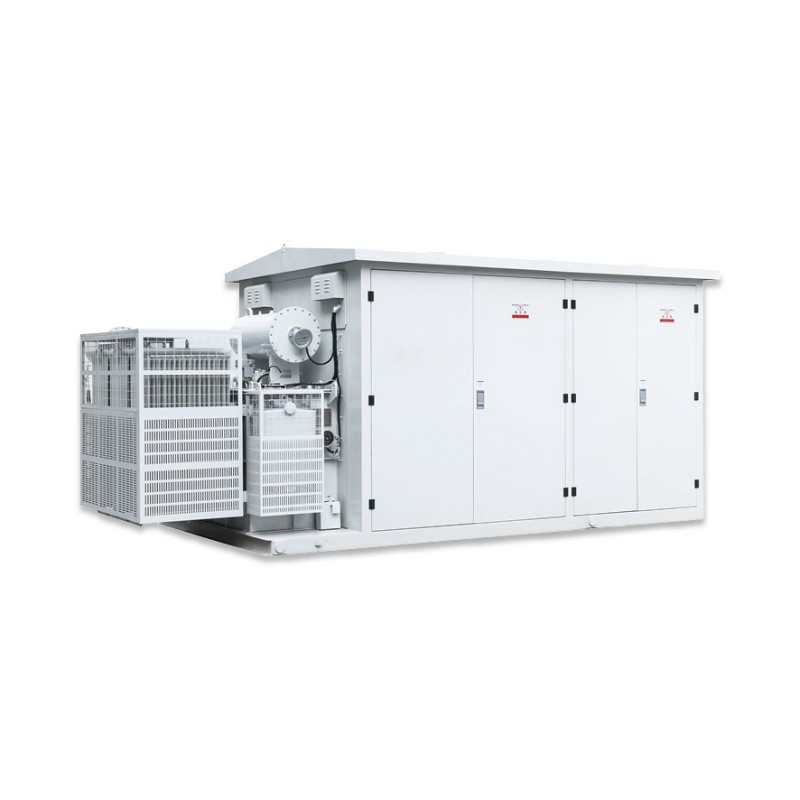

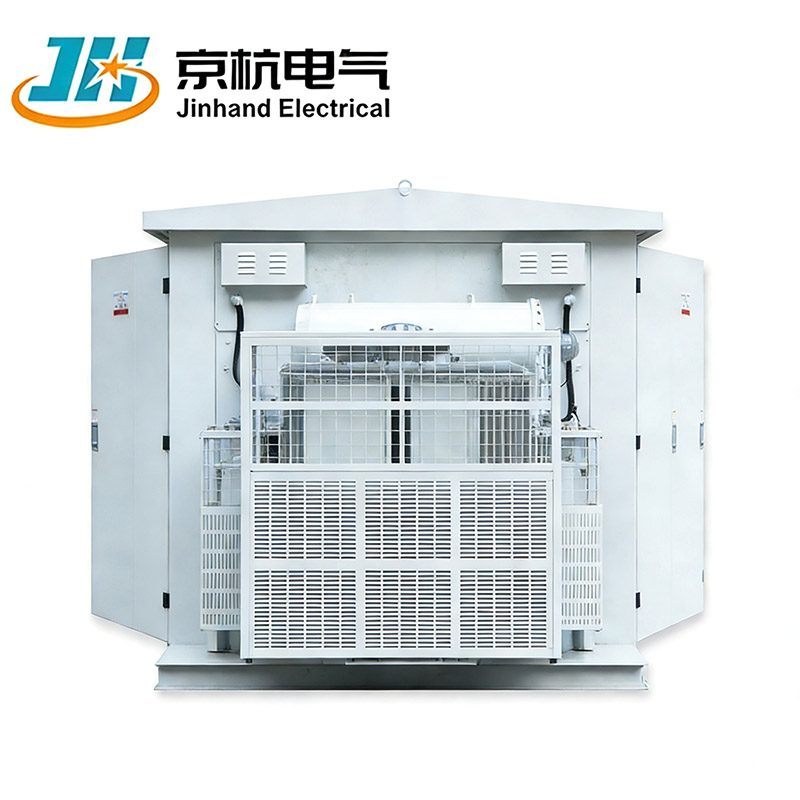

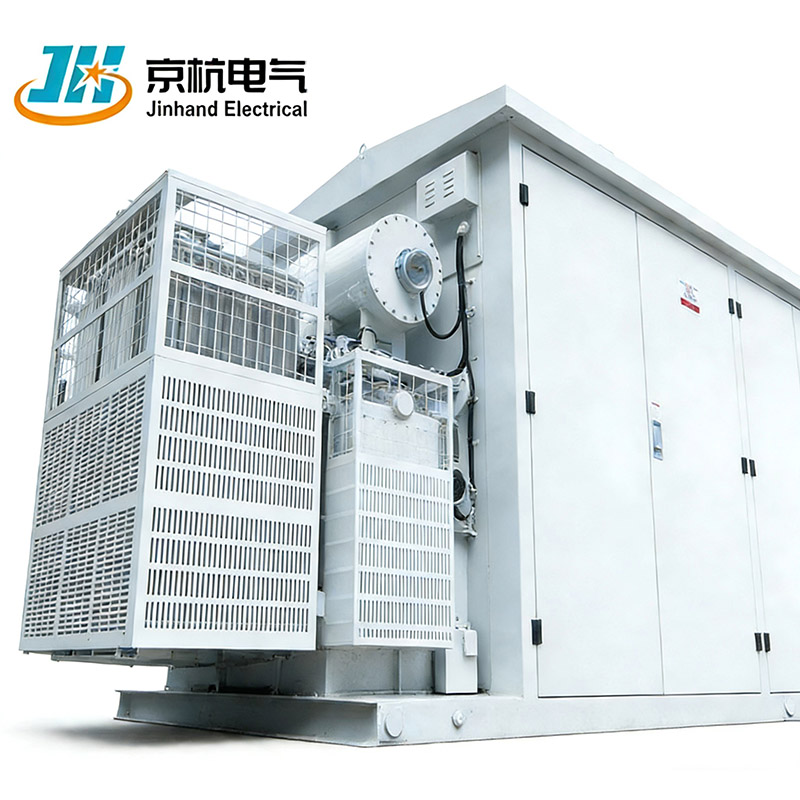

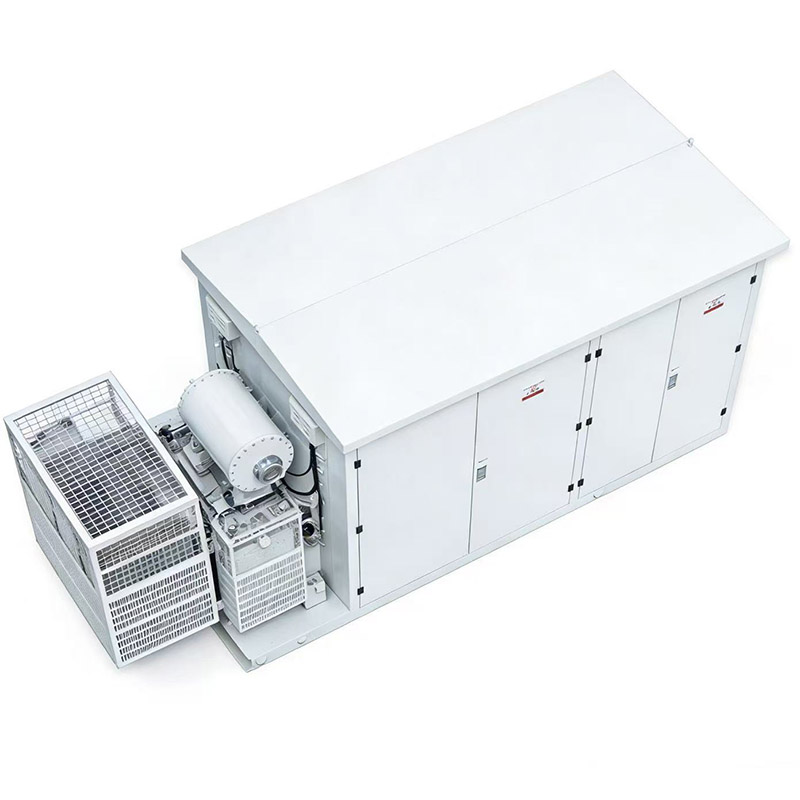

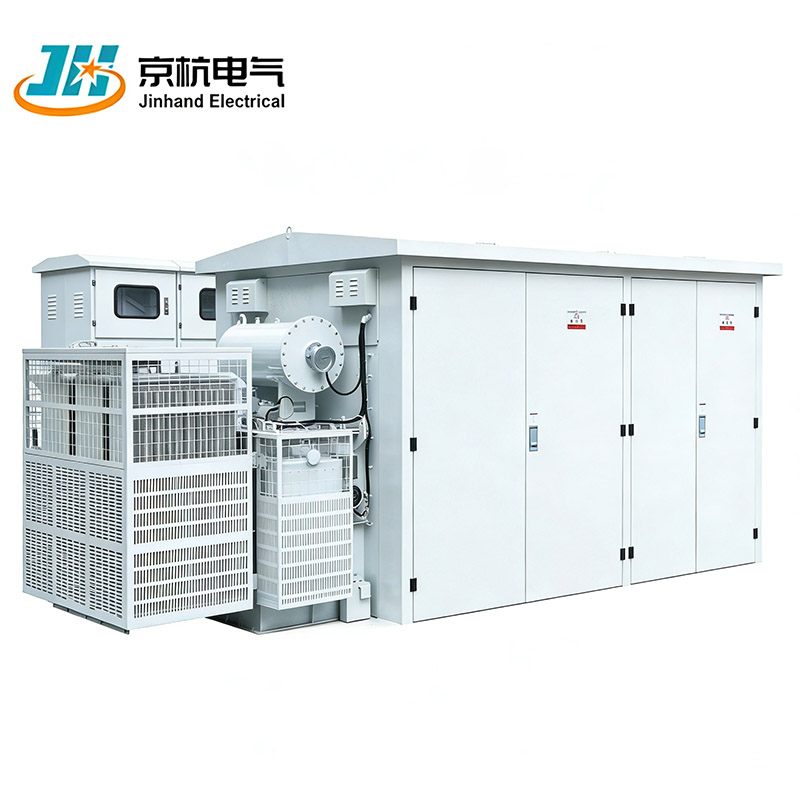

En tant que fabricant leader d'équipements électriques en Chine, Jinhand Electric Co., Ltd. possède des années d'expérience dans le secteur de l'énergie et des prix très compétitifs, ce qui nous permet de répondre idéalement à divers besoins. Notre usine est équipée d'une technologie de pointe et composée de professionnels expérimentés, produisant constamment des produits de haute qualité qui ont acquis une reconnaissance sur le marché international. Nous sommes impatients d'établir une relation de coopération durable avec vous et de devenir votre partenaire fiable en Chine. Notre produit principal, la sous-station unitaire de style américain HYB New Energy, est un excellent système de contrôle de puissance.
1. Surveillance intelligente : équipé d'une unité de surveillance intelligente qui prend en charge la surveillance, la protection, la télécommande et la surveillance vidéo, répondant aux exigences des utilisateurs en matière de gestion à distance et de suivi des données en temps réel.
2. Respectueux de l'environnement : utilise de l'huile végétale (FR3) avec un point d'inflammation élevé (au-dessus de 360°C) et un taux de dégradation naturelle de plus de 90 %, offrant une meilleure capacité de surcharge par rapport aux transformateurs à huile minérale.
3. Forte adaptabilité environnementale : dispose d'un indice de protection de coque IP54, de plusieurs conceptions anticorrosion et d'un système de déshumidification qui combine des déshumidificateurs chauffants et des ventilateurs à flux axial, lui permettant de fonctionner efficacement dans des environnements difficiles, y compris une humidité élevée et un brouillard salin important.
4. Excellentes performances électriques : les paramètres de tenue à court terme du disjoncteur à vide haute tension peuvent atteindre 31,5 kA/4 S, répondant ainsi mieux aux demandes croissantes de capacité des clients pour un transformateur à boîtier unique.
5. Conception structurelle innovante : comprend un dispositif de drainage installé sur le dessus du boîtier du transformateur pour empêcher l'accumulation de glace sur les pales, protégeant ainsi le boîtier et le radiateur du transformateur contre les dommages.
| Projet | Unité | Appareils électriques haute tension | Transformateur | Appareil basse tension |
| Tension nominale | kV | 6/10 | 6/0,410/0,4 | 0.4 |
| Capacité nominale | kVA |
|
50~1600 |
|
| Courant nominal | A | 200, 400, 630 |
|
100~3200 |
| Courant nominal de coupure en court-circuit | A | Interrupteur de charge 400-630 |
|
15 ~ 63 kA |
| kA | Le commutateur combiné dépend du fusible |
|
|
|
| Courant de tenue de courte durée nominal | kA | 16,20(4s) |
|
15(1s) |
|
|
30(1s) | |||
| Courant de tenue de crête nominal | kA | 31.5,50 |
|
30 |
|
|
63 | |||
| Tension de tenue à fréquence industrielle (1 min) | kV | Phase à terre et phase à phase 32/42 | 25/35 (immergé dans l'huile) | ≤0,3,2 |
| Fracture d'isolement 36/48 | 20/28 (type sec) | >0,3,2,5 | ||
| Tension de tenue aux chocs de foudre (crête) | kV | Phase à terre et phase à phase 60/75 | 60/75 |
|
| Fracture d'isolement 70/85 |
|
|
||
| Niveau de protection de l'armoire |
|
|
IP32 |
|
| Niveau de bruit | base de données |
|
55 |
|
| Normes exécutives |
|
GB/T 17467"Sous-station préfabriquée haute tension/basse tension" |
|
|
| DL/T537 « Conditions techniques pour la commande d'une sous-station à boîtier 6-35 KV » |
|
|
Altitude : ≤ 2000m (à préciser lors de la commande) ;
Température ambiante : -25℃ à +40℃ ;
Humidité relative : moyenne quotidienne ≤ 95 %, moyenne mensuelle ≤ 90 % ;
Niveau de résistance sismique : Accélération horizontale 0,4 m/s², accélération verticale 0,15 m/s² ;
L'emplacement d'installation ne doit présenter aucun impact grave, aucune pollution importante, aucune corrosion chimique, aucune poussière conductrice ou aucun risque d'explosion. Si les conditions d'utilisation normales ne peuvent pas être respectées, il est conseillé aux clients de consulter notre société pour résoudre le problème.
1. Unité de surveillance intelligente : fournit des fonctionnalités de surveillance, de protection, de contrôle à distance et de vidéosurveillance.
2. Isolation à l'huile végétale : l'huile FR3 utilisée dans le transformateur améliore la sécurité et la durabilité environnementale.
3. Protection IP54 : assure une résistance à la poussière et à l'eau, adaptée à diverses conditions difficiles.
Plusieurs conceptions anticorrosion : améliore la durabilité et la fiabilité opérationnelle dans les environnements corrosifs.
4. Schéma de déshumidification : combine des déshumidificateurs chauffants avec des ventilateurs à flux axial pour une gestion efficace de l'humidité.
5. Caractéristiques nominales du disjoncteur haute tension : atteint des capacités de résistance élevées à court terme, répondant ainsi aux demandes croissantes des clients.
6. Dispositif de drainage : empêche les dommages causés par la glace à la structure du transformateur.
Q1 : Quels sont les avantages des transformateurs FR3 isolés dans l’huile végétale ?
R : Les principaux avantages comprennent :
Haute sécurité : Point d'inflammation >360°C, offrant une excellente résistance au feu ;
Respectueux de l'environnement et biodégradable : taux de dégradation naturelle > 90 %, respectueux de l'environnement en cas de fuite ;
Q2 : Prend-il en charge les configurations à double transformateur ou multi-circuits ?
R : Prend en charge la personnalisation. Peut concevoir des schémas de fonctionnement parallèles pour deux transformateurs ou configurer plusieurs circuits de sortie basse tension en fonction des exigences du projet. Nous proposons une personnalisation flexible des principaux schémas de câblage électrique et des dispositions de boîtiers pour répondre aux divers besoins en matière de fiabilité et de capacité d'alimentation électrique.
Q3 : Une configuration spéciale est-elle requise pour un fonctionnement dans des régions extrêmement froides ?
R : Oui. Pour les environnements extrêmement froids, nous proposons un package de démarrage à basse température, comprenant une sélection d'huile de transformateur basse température, une puissance de chauffage d'armoire améliorée, une certification basse température pour les composants et une conception améliorée pour les dispositifs de drainage du toit et d'antigivrage, garantissant un démarrage et un fonctionnement fiables à basse température.
Q4 : Le système de surveillance intelligent peut-il s'interfacer avec des plates-formes tierces ou SCADA ?
R : Oui. L'unité de surveillance intelligente prend en charge les protocoles de communication standard et fournit des interfaces API ouvertes, permettant une intégration transparente avec le SCADA client existant, les plates-formes de gestion de l'énergie ou les services cloud tiers pour l'intégration des données et la coordination entre les systèmes.
1. Assistance à la conception : planification gratuite de l'aménagement, sélection de la capacité et conseil en adaptation environnementale.
2.Personnalisation : solutions sur mesure pour les niveaux de tension, les indices de protection, les fonctionnalités intelligentes, etc.
3. Formation et transfert : formation sur site ou en ligne couvrant le fonctionnement, la maintenance et le dépannage.
4. Support technique : assistance à distance et réponse rapide aux problèmes sur le terrain.
5. Logistique mondiale : expédition porte-à-porte, dédouanement et assistance à la conformité locale.
Notre engagement envers un savoir-faire de qualité supérieure nous a permis de nouer des partenariats durables avec des clients dans plus de 30 pays, gagnant constamment des témoignages élogieux.
Plus d’une décennie de croissance régulière a permis à Jinhand de devenir l’un des principaux fabricants et fournisseurs chinois d’équipements électriques. Notre usine a adopté une multitude de technologies et de machines avancées, et nous vous invitons à vous procurer nos produits de haute qualité à des prix raisonnables, fabriqués en Chine.
