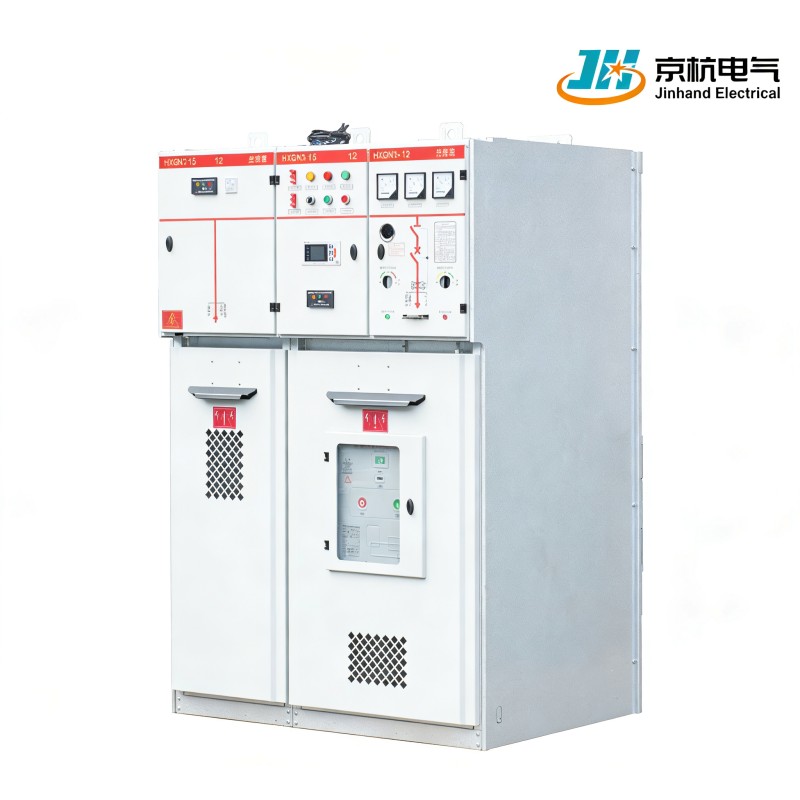

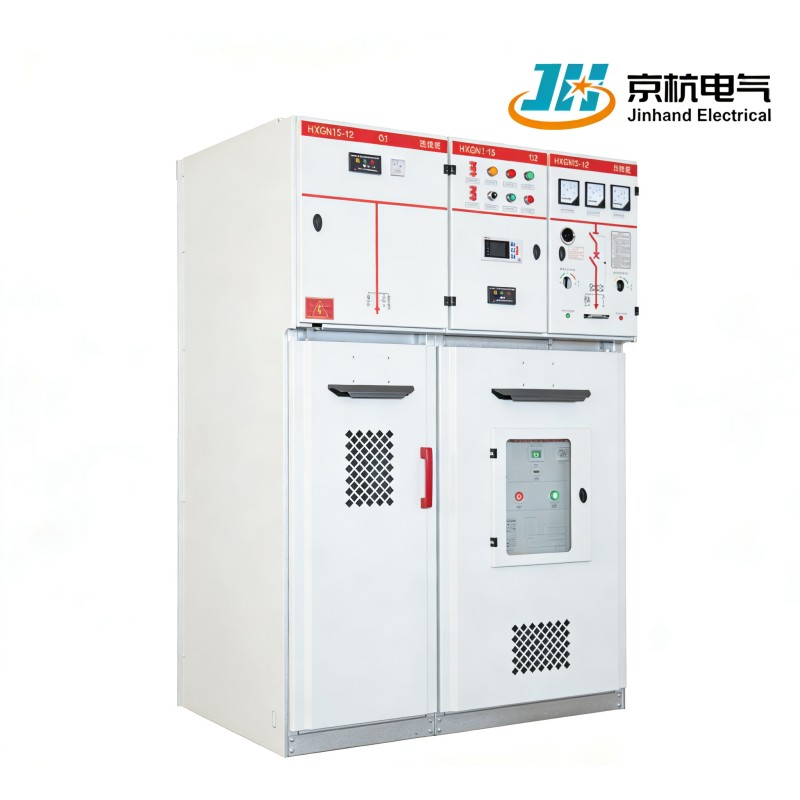

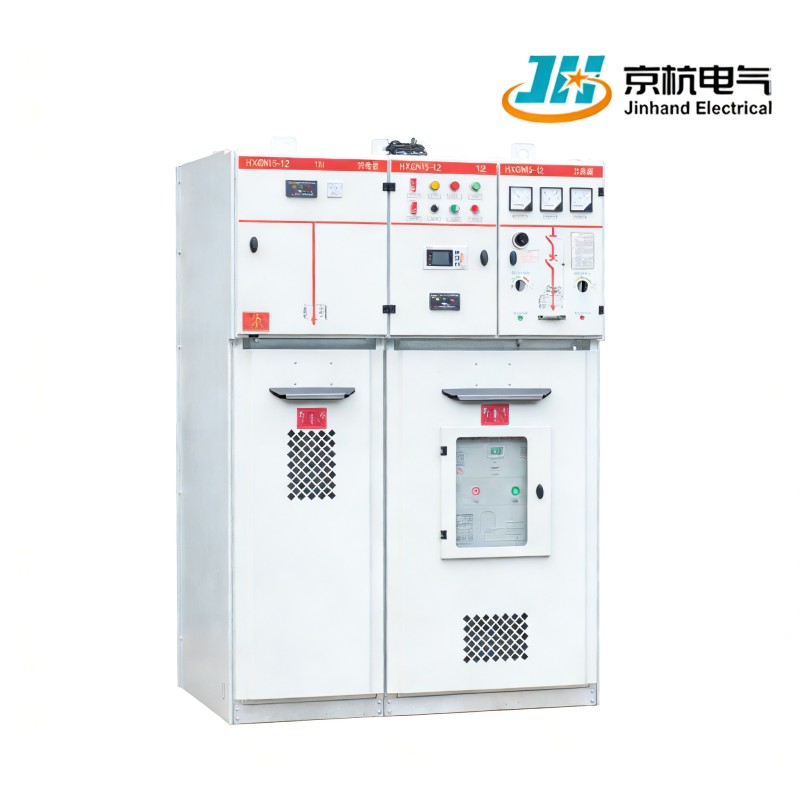

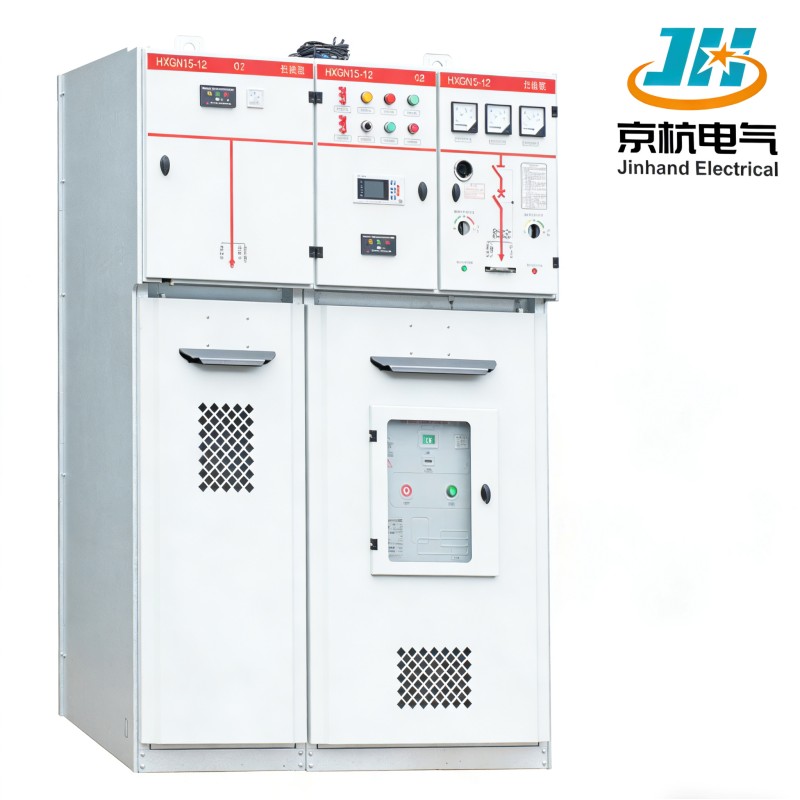

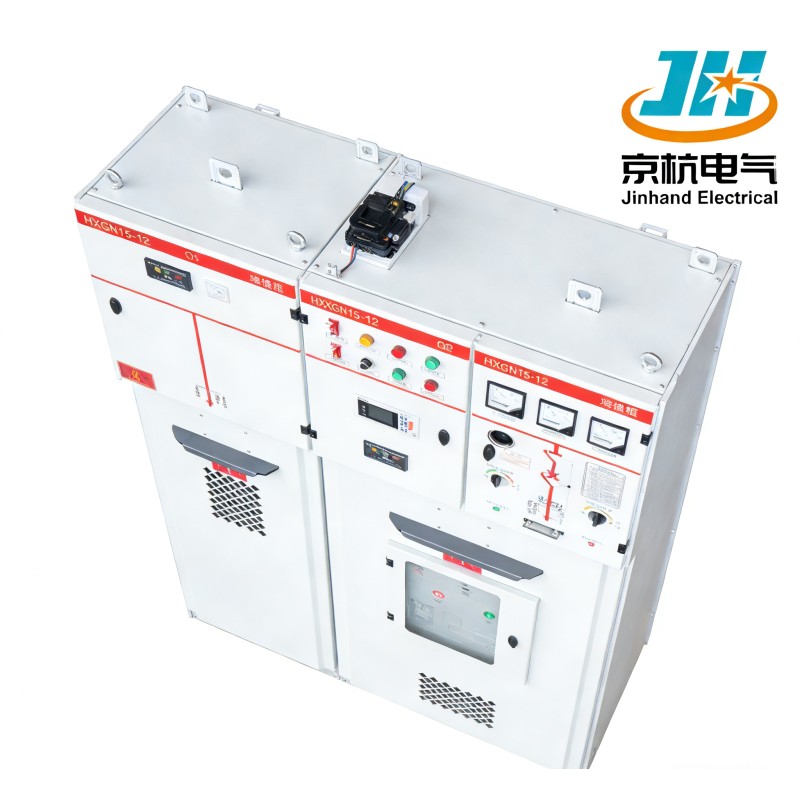

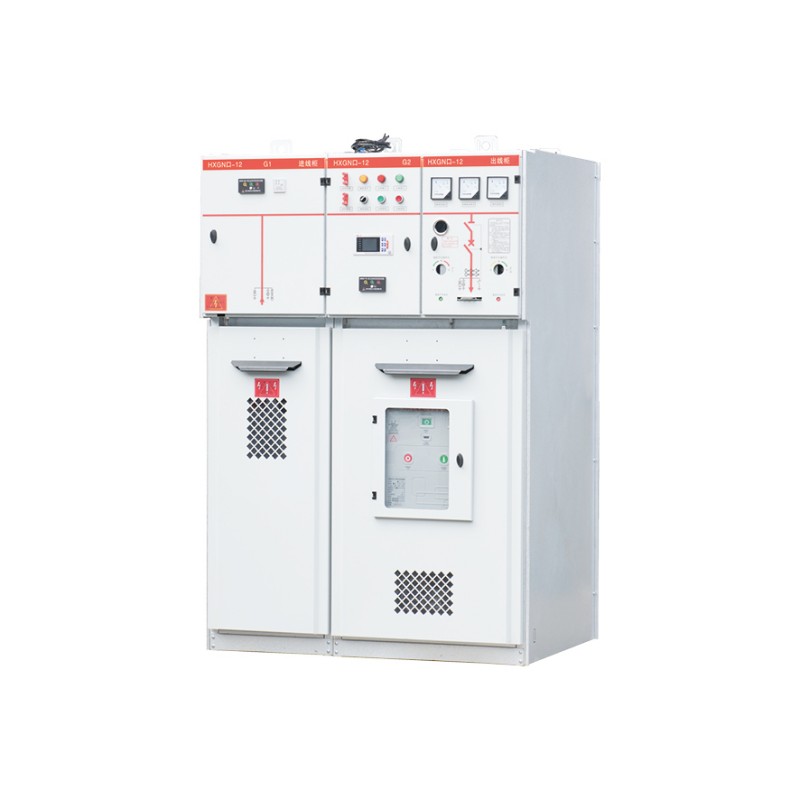

L'appareillage de commutation de l'unité principale à anneau fermé en métal AC HXGN-12, fabriqué par un fournisseur et une usine leader en Chine, est conçu pour les systèmes d'alimentation AC 50 Hz, 12 kV. Cet appareillage fiable est largement utilisé dans les réseaux de câbles industriels/civils et les terminaux électriques, y compris les sous-stations secondaires, les réseaux de distribution urbains, les aéroports, les métros et les centres commerciaux.
1. Application polyvalente : convient à un large éventail d'utilisations, y compris les petites sous-stations, les stations de commutation et les réseaux de distribution urbains.
2. Haute fiabilité : conçu pour les systèmes électriques de 12 kV, garantissant des performances fiables dans divers environnements, y compris les applications industrielles et civiles.
3. Large utilisation : Applicable dans divers secteurs tels que les centres commerciaux, les aéroports, les hôpitaux et les chemins de fer, ce qui en fait une solution flexible pour la distribution d'énergie.
4. Gestion efficace de l'énergie : prend en charge une distribution efficace de l'énergie dans les réseaux en anneau de câble et les bornes d'alimentation, améliorant ainsi l'efficacité opérationnelle.
| Projet | Unité | Paramètre |
| Tension nominale | kV | 12 |
| Fréquence nominale | Hz | 50 |
| Courant nominal du jeu de barres principal/courant nominal maximum du fusible | A | 630 125 |
| Courant nominal de tenue de courte durée du circuit principal et du circuit de mise à la terre | kA/S | 20,3 |
| Courant de tenue de crête nominal du circuit principal et du circuit de mise à la terre | kA | 50 |
| Courant nominal de fermeture de court-circuit du circuit principal et du circuit de mise à la terre | kA | 50 |
| Nombre d'interruptions de pleine capacité du commutateur de charge | Fois | 100 |
| Courant de coupure du fusible | kA | 31.5,40 |
| Courant de coupure nominal en boucle fermée | A | 630 |
| Courant de transfert nominal | A | 1600 |
| Durée de vie mécanique | Fois | 2000 |
| Tension de tenue à la fréquence industrielle de 1 min (crête) par rapport à la rupture au sol/isolée | kV | 42,48 |
| Tension de tenue aux chocs de foudre (crête), phase à phase, rupture de terre/isolation | kV | 75,85 |
| Tension de tenue à la fréquence industrielle de 1 min du circuit secondaire | kV | 2 |
| Niveau de protection |
|
IP3X |
1. Compatibilité AC 50 Hz : spécialement conçu pour les systèmes d'alimentation AC 50 Hz, 12 kV, fournissant des spécifications de performances précises.
2. Conception fermée en métal : le boîtier métallique robuste assure la durabilité et la protection contre les facteurs environnementaux.
3. Fonctionnalité intégrée : combine plusieurs fonctions en une seule unité, rationalisant les processus d'installation et de maintenance.
4. Structure compacte : conçue pour occuper un minimum d'espace tout en offrant une efficacité opérationnelle maximale.
5. Adaptabilité environnementale : convient à divers environnements, y compris les zones résidentielles urbaines, les sites industriels et les applications d'énergie renouvelable comme la production d'énergie éolienne.
1. Surveillance intelligente : capteurs intelligents en option et système de surveillance à distance pour les données en temps réel (courant, tension, température), permettant un fonctionnement à distance et un avertissement de panne.
2. Conception modulaire et extensible : la structure modulaire permet une configuration flexible et une expansion ou mise à niveau future facile.
3. Haute sécurité : un système de verrouillage complet empêche les erreurs de fonctionnement. Le boîtier métallique entièrement fermé avec indice IP3X protège contre la poussière et l'humidité.
4. Efficacité énergétique et respectueux de l'environnement : utilise des matériaux à faible perte et une conception électromagnétique optimisée pour réduire la consommation d'énergie.
5. Installation et maintenance rapides : compact et facile à installer. Les composants clés sont dotés d'une conception enfichable pour une maintenance sans outil, minimisant ainsi les temps d'arrêt.
1. Consultation technique : conception de système gratuite et conseils de sélection technique.
2. Assistance à l'installation et à la mise en service : assistance d'un ingénieur sur site disponible.
3. Services de formation : formation au fonctionnement, à la maintenance et à la sécurité pour les clients.
4. Service après-vente réactif : ligne d'assistance téléphonique 24h/24 et 7j/7 et services de dépannage à distance.
1. "Nous avons utilisé le HXGN-12 RMU dans plusieurs complexes commerciaux. Ils fonctionnent de manière stable, sont faciles à installer et le service après-vente est réactif et fiable."
—Henan Xinding Sheng Nouvelle Énergie Co., Ltd.
2. "La conception compacte est parfaite pour les salles de distribution d'énergie avec un espace limité. Les fonctionnalités intelligentes ont considérablement amélioré notre efficacité opérationnelle."
— Hebei Manjiang Construction Ingénierie Co., Ltd.
3. « Assistance professionnelle depuis l'achat jusqu'à l'installation. Les produits offrent un rapport qualité-prix élevé, répondent aux normes internationales et ont bien fonctionné dans nos projets à l'étranger. » — Zhejiang Changlan Electric Power Technology Co., Ltd.
Nous avons cultivé des partenariats solides et durables avec des clients dans plus de 30 pays en raison de notre qualité supérieure et recevons continuellement des critiques positives pour nos produits.
Après plus de dix ans de développement, Jinhand est devenu l'un des principaux fabricants et fournisseurs d'équipements électriques en Chine. Notre usine a adopté un grand nombre de technologies et de machines avancées, et nous vous encourageons à commander nos produits fabriqués en Chine de qualité supérieure à des prix raisonnables.
