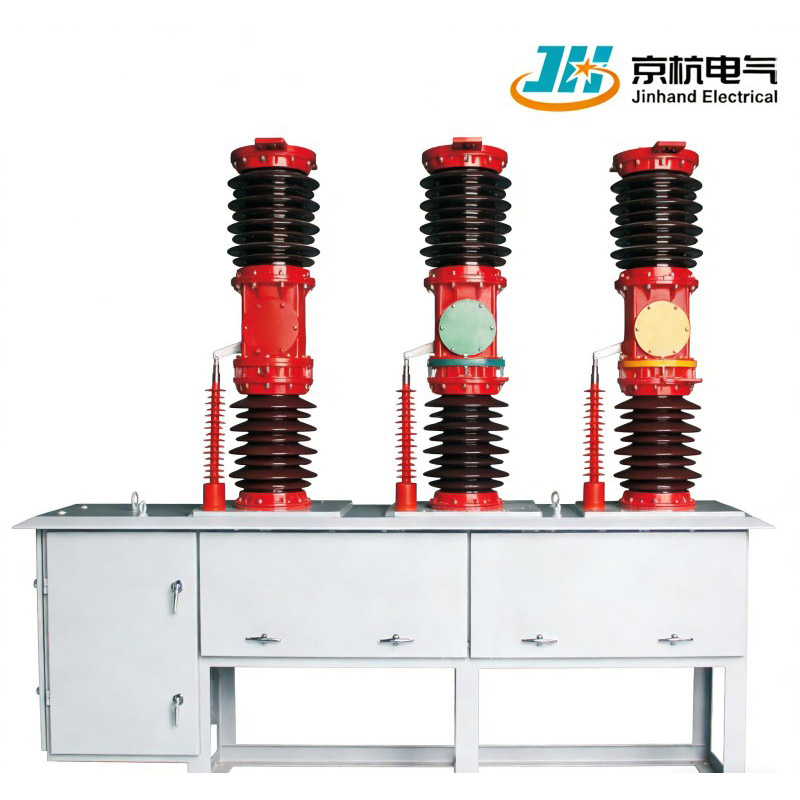

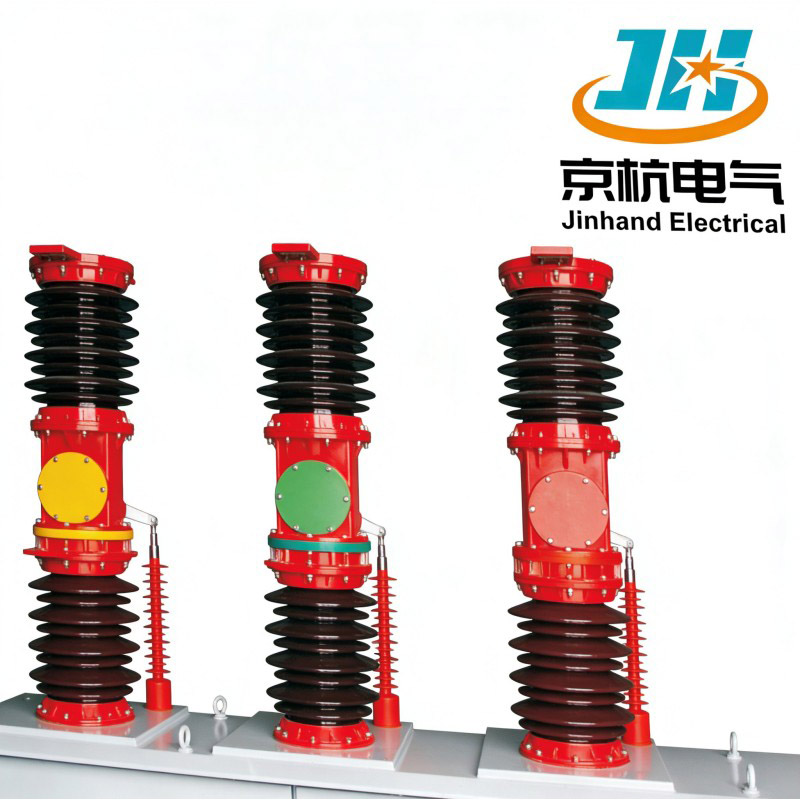

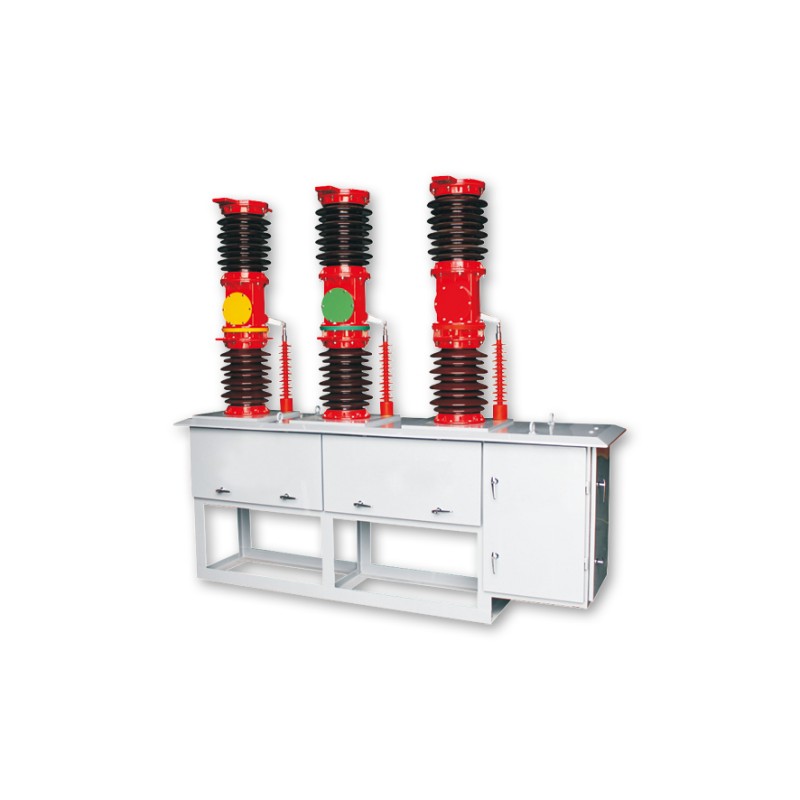

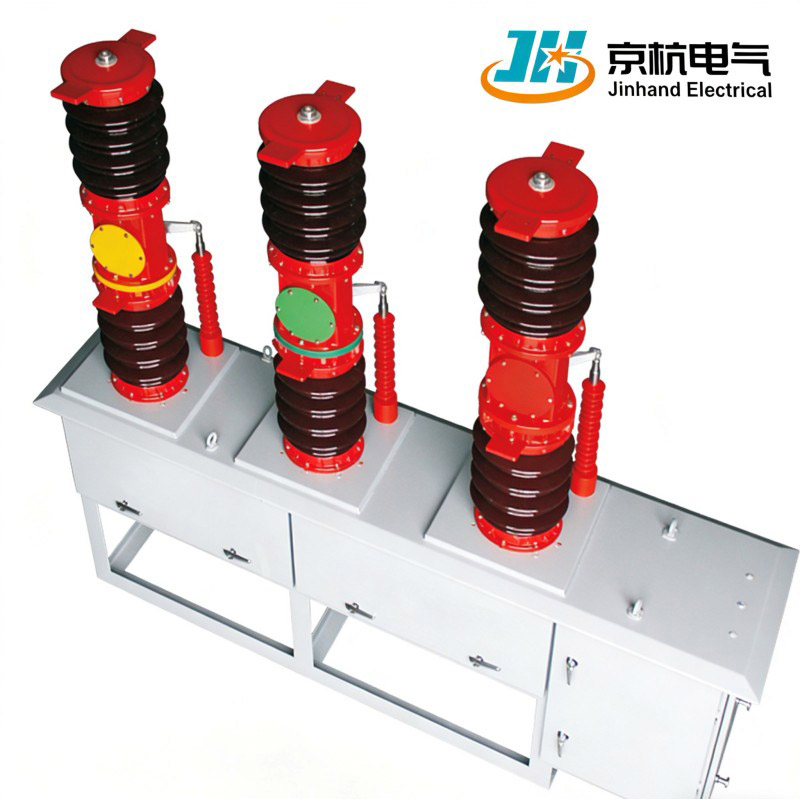

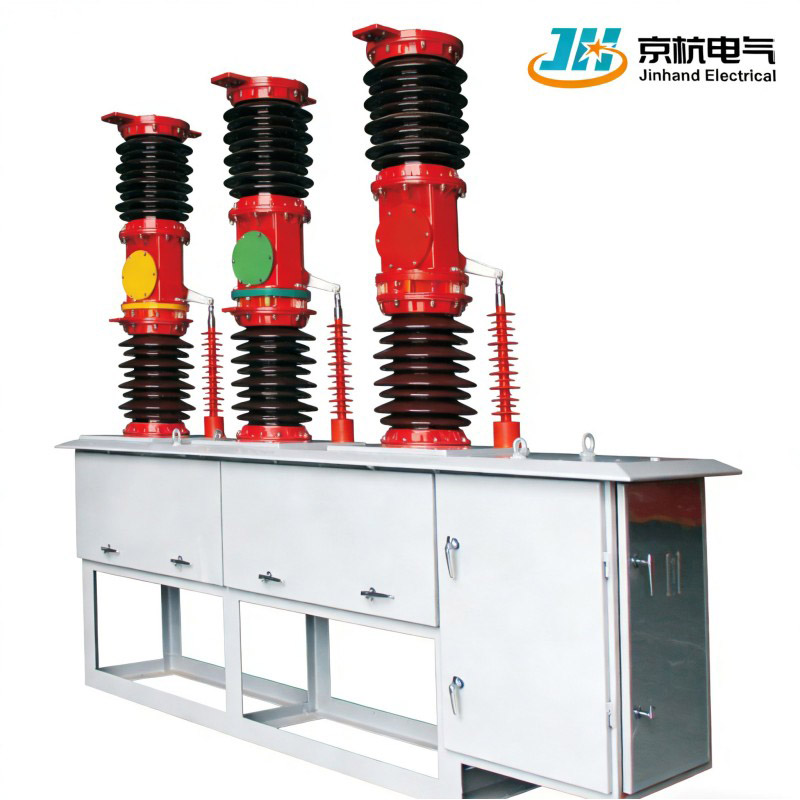

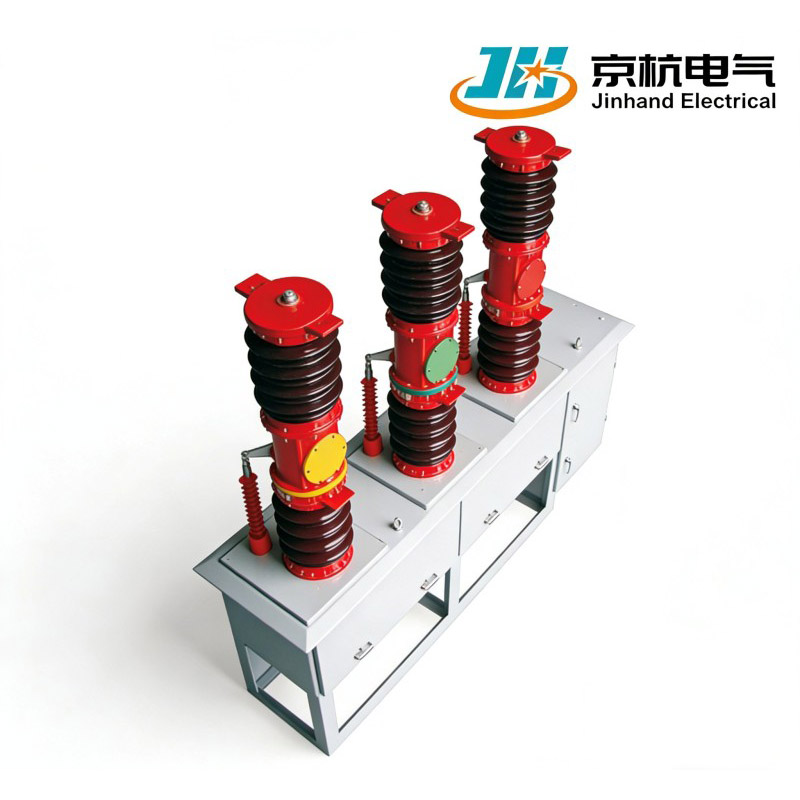

Disjoncteur à vide extérieur haute tension

Le disjoncteur à vide extérieur haute tension ZW7-40.5, fabriqué et fourni par la société chinoise Jinhand Electrical, est conçu pour les systèmes triphasés AC 50 Hz, 40,5 kV. Ce disjoncteur fabriqué directement en usine permet une commutation et une interruption fiables des courants de charge, de surcharge et de court-circuit dans les réseaux de distribution d'énergie.

Avantages

1. Protection fiable : interrompt efficacement les courants de charge, les surcharges et les courants de court-circuit, garantissant la sécurité et l'intégrité des systèmes électriques.
2. Capacité haute tension : spécialement conçu pour fonctionner à 40,5 kV, ce qui le rend adapté aux applications haute tension en extérieur.
3. Durabilité : conçu pour une utilisation en extérieur, offrant des performances robustes dans diverses conditions environnementales.

PRINCIPAUX PARAMÈTRES TECHNIQUES

Principales caractéristiques

1. Conception triphasée : optimisée pour les systèmes d'alimentation triphasés avec une fréquence alternative de 50 Hz, améliorant la compatibilité avec les réseaux électriques standard.
2. Fonctionnement polyvalent : capable de commuter et d'interrompre plusieurs types de courants, y compris les courants de charge, de surcharge et de court-circuit.
3. Technologie du vide : utilise la technologie d'interruption du vide, qui améliore la fiabilité et réduit les besoins de maintenance par rapport aux disjoncteurs traditionnels.

Points forts du produit

1. Protection haute tension en scénario complet : tension nominale de 40,5 kV, adaptée aux réseaux de distribution moyenne tension de 35 kV, avec capacité de coupure complète de charge, de surcharge et de court-circuit.
2. Longue durée de vie mécanique : durée de vie mécanique jusqu'à 10 000 opérations, adaptée aux applications fréquentes de commutation et d'automatisation.
3. Forte adaptabilité environnementale : conception de poteau à isolation solide entièrement scellée, excellente résistance à la condensation, à la pollution et au brouillard salin, adaptée aux environnements extérieurs difficiles.
4. Fonctions intelligentes intégrées : prend en charge la surveillance à distance et le contrôle local, avec des unités intelligentes de protection, de communication et de diagnostic en option pour prendre en charge les mises à niveau d'automatisation du réseau de distribution.

Optimisation des coûts opérationnels

1.Interrupteur à vide sans entretien : aucune inspection ou remplacement du moyen d'extinction d'arc requis tout au long de sa durée de vie, ce qui réduit considérablement la charge de travail et les coûts de maintenance.
2. Conception structurelle modulaire : les transformateurs de courant, les mécanismes de fonctionnement et les unités de contrôle sont conçus de manière modulaire, permettant le remplacement rapide des composants défectueux et minimisant les temps d'arrêt.
3. Surveillance intelligente de l'état : les capteurs et modules de communication intégrés prennent en charge la surveillance de la température, l'analyse des caractéristiques mécaniques en ligne et l'alerte précoce en cas de panne pour la maintenance prédictive.
4. Fonctionnement à long terme sans entretien : peu de points de lubrification, fiabilité élevée du mécanisme, ne nécessitant que des inspections de routine de base, réduisant ainsi les coûts opérationnels à long terme.

Logistique et installation

1. Conception de transport compacte : structure de boîtier commune à trois pôles, poids total d'expédition de 800 kg, adaptée au transport standard de conteneurs et de camions avec un emballage robuste et résistant aux chocs.
2. Solution d'installation rapide : fournit des supports de montage pré-assemblés et des accessoires standardisés, permettant une installation sur poteau, sur plate-forme ou sur fondation avec une connexion simple sur site.
3. Mise en service facile : équipé d'un panneau de commande local et d'interfaces de débogage, prend en charge les paramètres prédéfinis, les tests fonctionnels et la mise en service à distance pour raccourcir le temps de mise en service.
4.Support logistique mondial : s'associe à plusieurs sociétés de logistique internationales pour fournir des services d'expédition porte-à-porte, de dédouanement et de livraison sur site.

Durabilité et stabilité

1. Boîtier en acier inoxydable entièrement scellé : indice de protection IP67, résistant à la corrosion et aux UV, adapté à une humidité élevée, à une altitude élevée et aux zones côtières.
2. Haute fiabilité d'isolation : tension de tenue à la fréquence d'alimentation sèche 95 kV, humide 80 kV, tenue aux chocs de foudre 185 kV, performances d'isolation stables avec une faible décharge partielle.
3. Fonctionnement précis du mécanisme : vitesse d'ouverture moyenne 1,5 ± 0,2 m/s, vitesse de fermeture 0,7 ± 0,2 m/s, synchronisation triphasée ≤ 2 ms, assurant un fonctionnement fiable.
4. Large adaptabilité de la température : plage de température de fonctionnement de -40 ℃ à + 60 ℃, mécanisme de stockage d'énergie et contrôleur validés par des tests de cyclisme haute/basse température.

Avantages du processus de production

1. Ligne de production entièrement automatisée : utilise le soudage robotisé, l'usinage CNC et le processus APG (gélification automatique sous pression) pour les poteaux à isolation solide afin de garantir la cohérence.
2. Tests stricts en usine : chaque unité est soumise à des tests de caractéristiques mécaniques, des tests de résistance de circuit, des tests de fréquence industrielle et de tension de tenue aux impulsions, ainsi qu'une détection de décharge partielle.
3. Contrôle des matériaux et des processus : contacts en alliage cuivre-chrome, composants du mécanisme traités thermiquement et finition en surface, matériaux isolants répondant aux normes environnementales et de résistance aux intempéries.
4. Système de traçabilité de la qualité : met en œuvre un système de gestion de codes-barres pour enregistrer les sources de composants clés, les paramètres de processus et les données de test pour une traçabilité complète du cycle de vie.

Faits saillants de l'innovation

1. Poteau intelligent intégré : combine une ampoule à vide, un support d'isolation et des capteurs dans un poteau solidement isolé pour une structure compacte et une haute fiabilité.
2. Mécanisme à ressort de stockage d'énergie double: comprend un stockage d'énergie manuel/électrique, un temps de stockage court, une énergie de fermeture/ouverture stable, prend en charge une réenclenchement automatique rapide.
3. Compatibilité de communication intelligente : prend en charge plusieurs protocoles de communication, notamment IEC 61850, Modbus, DNP3.0 pour une intégration facile dans les systèmes de sous-stations intelligents.
4. Interface conviviale : équipé d'un grand écran LCD et d'un clavier, prend en charge les menus chinois/anglais, l'enregistrement des événements, la requête de défaut et le réglage des paramètres.
