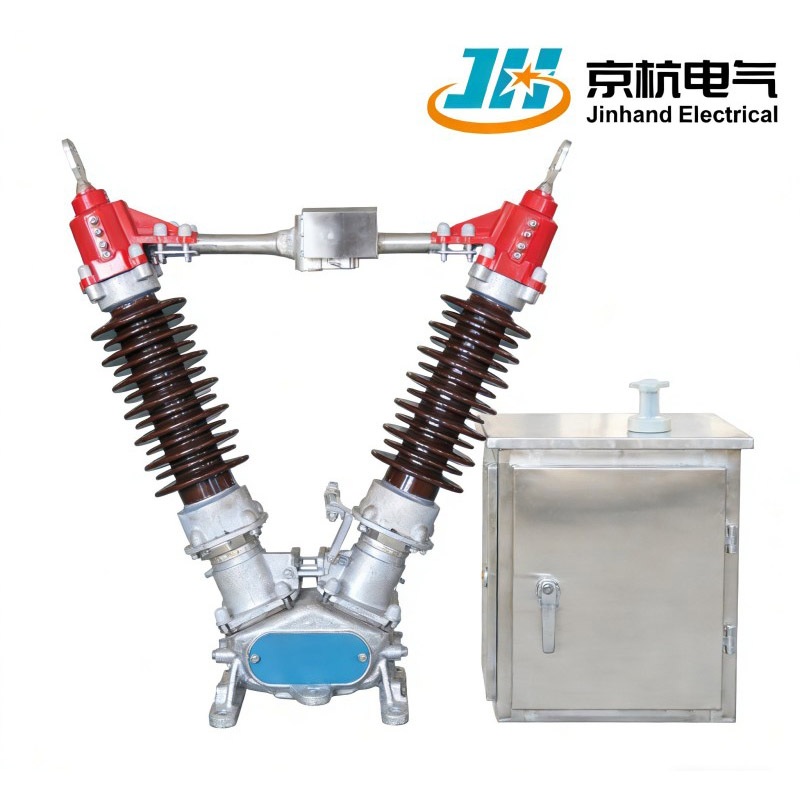

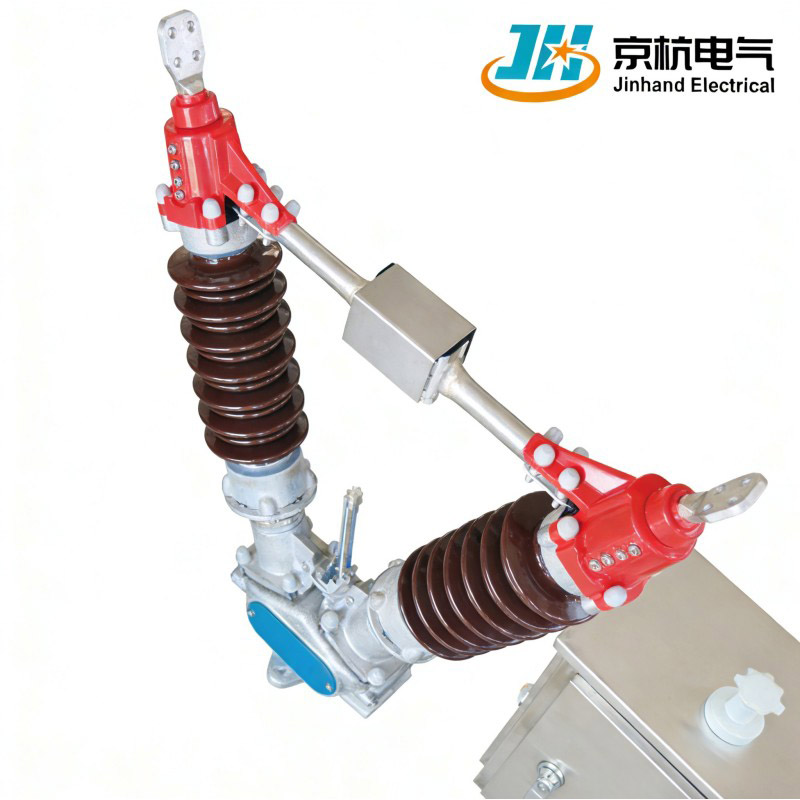

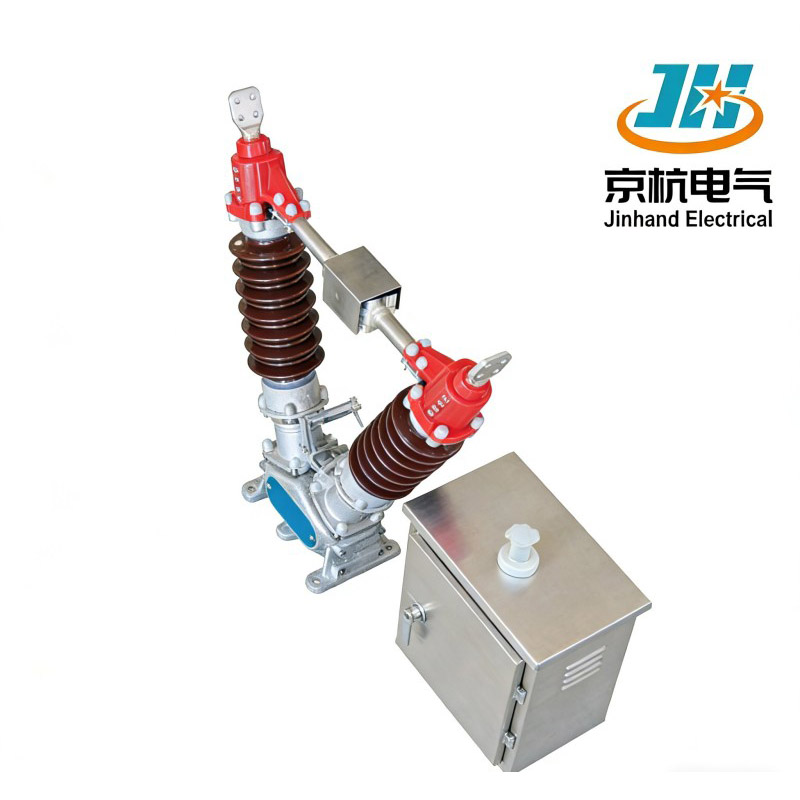

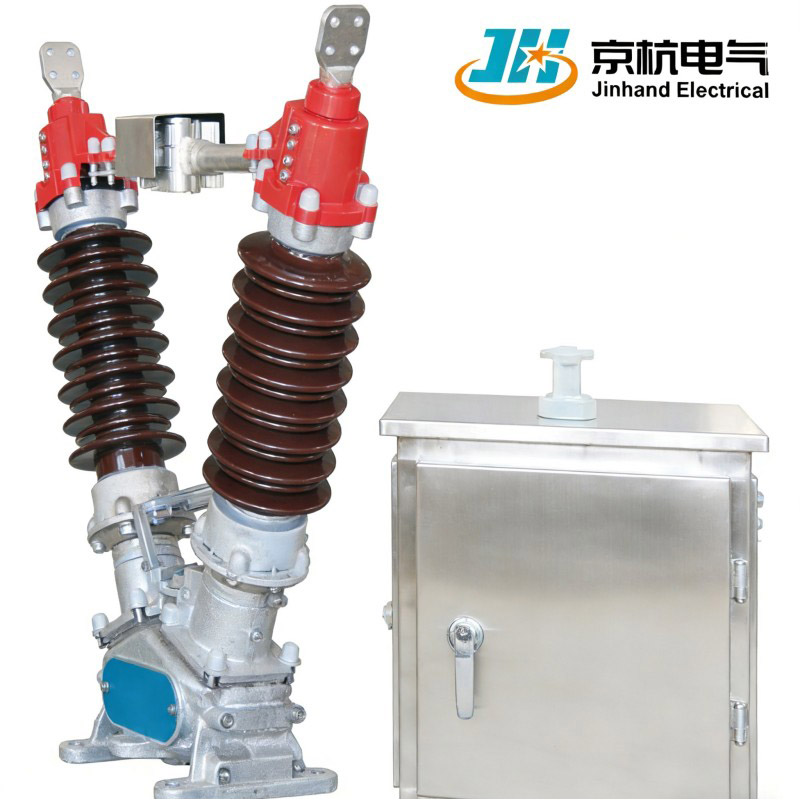

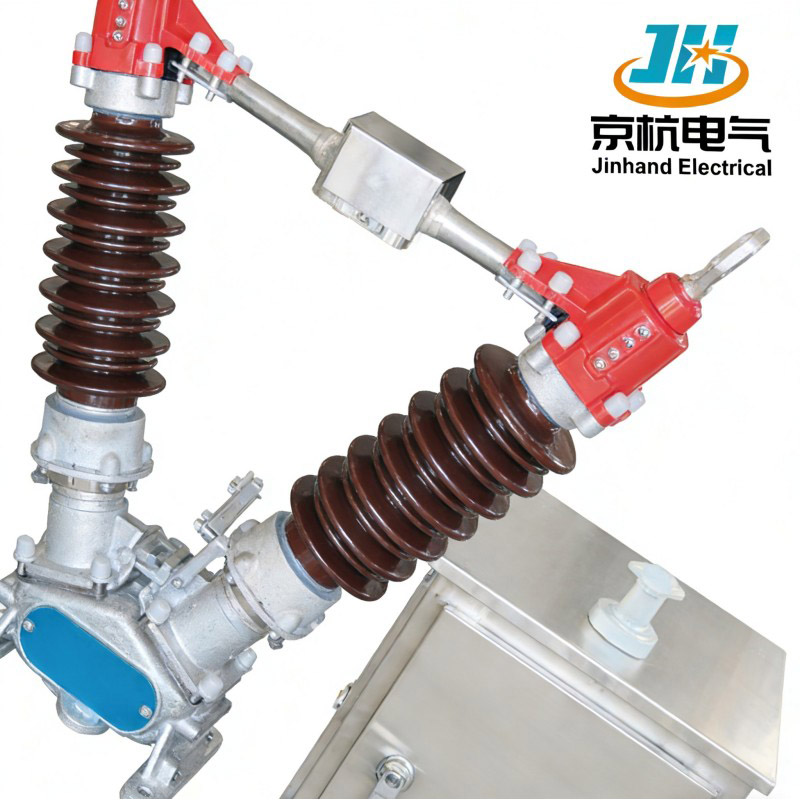

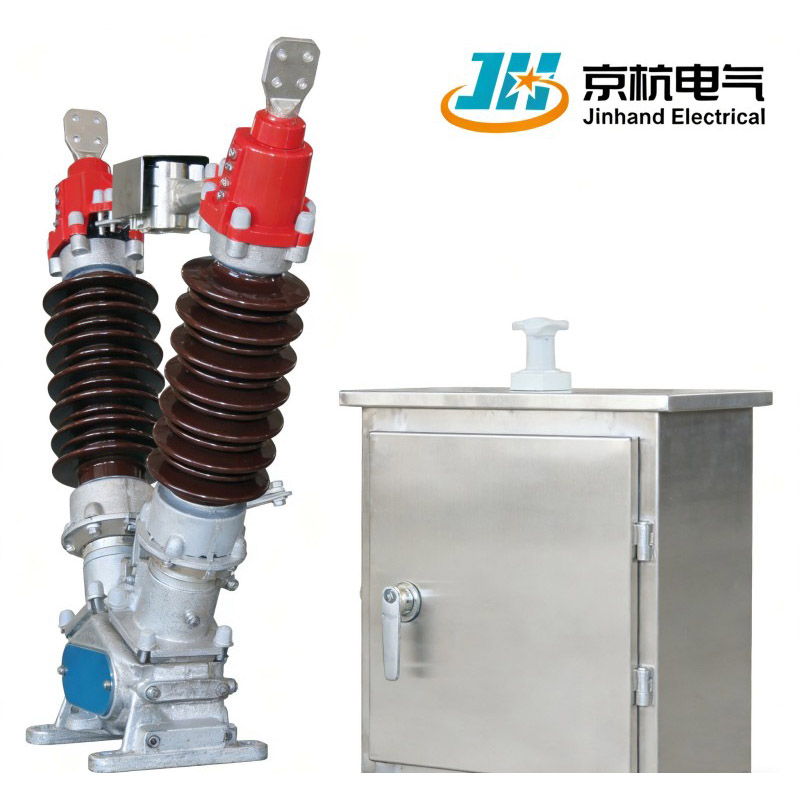

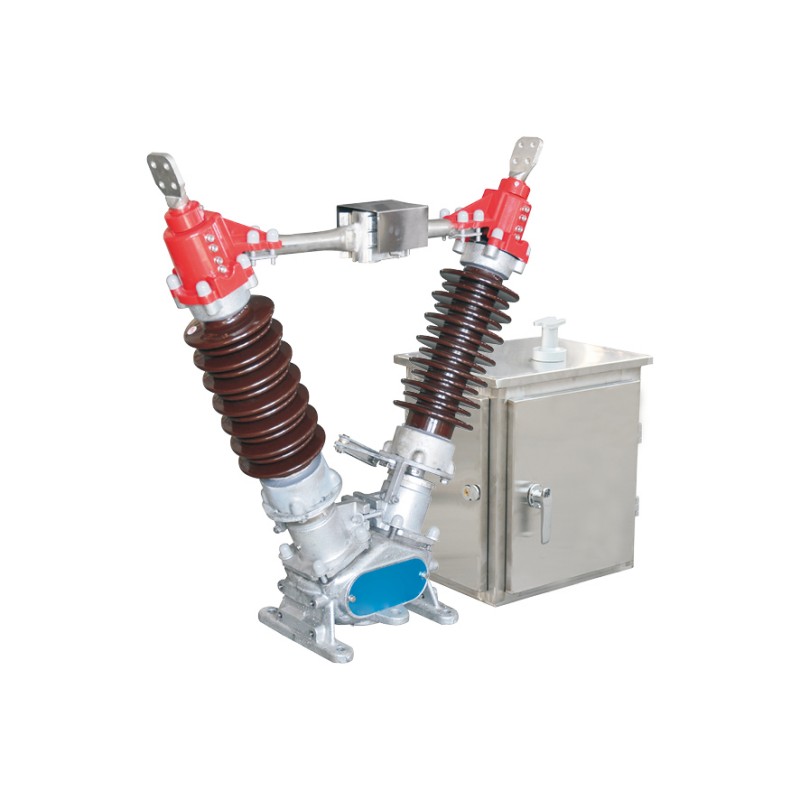

Le sectionneur CA extérieur haute tension GW5-40.5, fabriqué par Jinhand Electrical en Chine, fonctionne à 50 Hz et est idéal pour commuter des lignes haute tension sous tension et dans des conditions à vide. Cet interrupteur innovant présente une conception conviviale qui ne nécessite aucune soudure pour l'installation. Avec une structure en forme de V à double colonne pour le nettoyage automatique des contacts, des isolateurs en céramique haute résistance et des composants antirouille, il garantit des performances fiables dans les environnements difficiles. En tant que fournisseur et usine leader, Jinhand Electrical propose des solutions durables pour les applications haute tension.
1. Installation conviviale : conçu pour une installation facile sans avoir besoin de souder, simplifiant ainsi le processus d'installation.
2. Fiabilité améliorée : dispose d'une structure en forme de V à double colonne qui nettoie automatiquement les contacts, améliorant ainsi la fiabilité globale des contacts.
3.Durable et sans entretien : les pièces rotatives sont conçues pour être sans entretien, garantissant un fonctionnement durable avec un entretien minimal.
4. Fonctionnement sans rouille : construit avec des pièces en acier galvanisé à chaud et des supports d'arbre autolubrifiants sans huile pour des performances fiables et sans rouille.
5. Haute résistance à la pollution : l'isolant en céramique à haute résistance est conçu pour une forte résistance à la pollution et une adaptabilité dans les environnements difficiles.
| Projet | Unité | Paramètre | ||||
| Tension nominale | kV | 40.5 | ||||
| Fréquence nominale | Hz | 50 | ||||
| Courant nominal | A | 630 | 1250 | 2000 | ||
| Courant de tenue de courte durée nominal | kA | 20/25 | 25/31,5 | 31.5 | ||
| Courant de tenue de crête nominal | kA | 50/63 | 63/80 | 80 | ||
| Tension de tenue assignée à fréquence industrielle de courte durée | kv/min | 95/1 (phase à phase, terre à terre, test sec) | ||||
| 118/1 (phase à phase, terre à terre, test sec) | ||||||
| 95/1 (interphase, test humide) | ||||||
| Tension assignée de tenue aux chocs de foudre | kV | 185/1 (au sol) | ||||
| 215 (surface de fracture) | ||||||
| Durée nominale du courant de tenue de courte durée | S | 4 (interrupteur d'isolement), 2 (interrupteur de mise à la terre) | ||||
| Ligne de fuite | mm | ≥1256 (anti-encrassement de qualité E) | ||||
| Résistance du circuit principal | μΩ | ≤100 | ≤80 | |||
| Equipé d'un mécanisme de commande | Mécanisme de fonctionnement humain |
|
Couteau principal CS17-G5, couteau de sol CS17-G2 (avec interrupteur de mise à la terre simple/double) | |||
| Type CJ6, tension moteur AC380V ou DC220V, tension de commande AC220V ou DC220V, contacts auxiliaires 8 normalement ouverts et 8 normalement fermés (standard) | ||||||
| Mécanisme de commande du moteur électrique |
|
CS17-G5 (sans interrupteur de mise à la terre) | ||||
| Durée de vie mécanique | Fois | 2000 (interrupteur de mise à la terre du sectionneur) | ||||
1. Fréquence et utilisation : fonctionne à 50 Hz, adapté pour commuter des lignes haute tension sous tension et dans des conditions à vide, et pour isoler les équipements pendant la maintenance.
2. Gestion polyvalente du courant : capable d'ouvrir et de fermer de très petits courants de condensateur et d'inducteur, améliorant ainsi la flexibilité opérationnelle.
3. Matériau de contact avancé : doigts tactiles fabriqués à partir de matériaux à haute résistance, haute conductivité et haute élasticité pour éviter les problèmes causés par la corrosion et le chauffage.
4. Adaptabilité environnementale : conçu pour répondre aux exigences opérationnelles dans les zones de haute altitude avec de grandes lignes de fuite pour des performances d'isolation améliorées.
1. Structure de contact autonettoyante en forme de V à double colonne : nettoie automatiquement les surfaces de contact pendant l'ouverture et la fermeture, améliorant ainsi la fiabilité de la conductivité et la durée de vie opérationnelle.
2. Installation modulaire sans soudure : la conception de connexion boulonnée permet un assemblage sur site sans soudure, réduisant ainsi la complexité de l'installation et les exigences de construction.
3. Haute altitude et résistance à la pollution lourde : équipé d'une grande ligne de fuite, d'isolateurs en porcelaine à haute résistance, adaptés aux altitudes jusqu'à 3 000 mètres et aux zones polluées de classe IV.
4. Configuration facultative du commutateur de mise à la terre : prend en charge les conceptions de mise à la terre simple ou double pour répondre aux différents besoins de mise à la terre du système et améliorer la sécurité de la maintenance.
1. Pièces rotatives entièrement sans entretien : les bagues en matériaux composites autolubrifiants ne nécessitent aucun graissage périodique, ce qui réduit la charge de travail de maintenance.
2. Conception à longue durée de vie mécanique : durée de vie mécanique de 2000 opérations, avec des matériaux de contact résistants à la corrosion et au soudage, prolongeant les intervalles de maintenance.
3. Commodité de remplacement modulaire : les composants principaux tels que les isolateurs et les contacts peuvent être remplacés individuellement, réduisant ainsi les coûts globaux de maintenance.
4. Aucune alimentation auxiliaire requise (type manuel) : le mécanisme de commande manuel est entièrement mécanique, adapté aux sites sans alimentation de contrôle.
1. Emballage sectionnel pour le transport : les isolateurs en porcelaine, les mécanismes de fonctionnement et les boucles conductrices sont emballés séparément pour éviter les dommages causés par le transport et faciliter la manipulation.
2. Conseils d'assemblage sur site : fournit des dessins et des vidéos d'assemblage détaillés, avec une assistance technique à distance pour réduire le temps d'installation.
3. Base de montage adaptable : conception de base compatible avec divers poteaux en béton ou structures en acier, minimisant les besoins de modifications civiles.
4. Expérience mondiale d'exportation : les produits sont conformes aux normes CEI, accompagnés d'une documentation d'exportation et de manuels d'installation multilingues.
1. Structure anticorrosion entièrement galvanisée à chaud : tous les composants en acier sont galvanisés à chaud, avec une durée de vie résistante à la corrosion de plus de 30 ans.
2. Isolateurs en porcelaine à haute résistance : haute résistance à la flexion, excellentes performances anti-pollution en cas d'embrasement, testés par plusieurs tests de cycles thermiques et de charges mécaniques.
3. Conception de boucle conductrice optimisée : les doigts de contact en alliage de cuivre à haute élasticité assurent une pression de contact stable et une faible résistance de boucle (≤ 80 μΩ).
4. Capacité de fonctionnement à large température : convient aux températures ambiantes de -40 ℃ à + 40 ℃, avec un couple de fonctionnement stable et sans blocage.
1.Usinage CNC et assemblage automatisé : composants clés traités par usinage CNC pour une précision dimensionnelle, chaîne d'assemblage équipée d'outils à contrôle de couple.
2. Inspection de qualité complète du processus : chaque unité subit des tests de résistance de boucle, des tests de fonctionnement mécanique, des tests de fréquence industrielle et de tension de tenue aux impulsions.
3. Traitement de surface respectueux de l'environnement : utilise des processus de passivation et Dacromet sans chrome, conformes aux exigences environnementales RoHS.
4. Système de gestion de la traçabilité : chaque lot d'isolateurs et de mécanismes de fonctionnement possède un numéro de série unique pour une traçabilité complète des matières premières aux produits finis.
