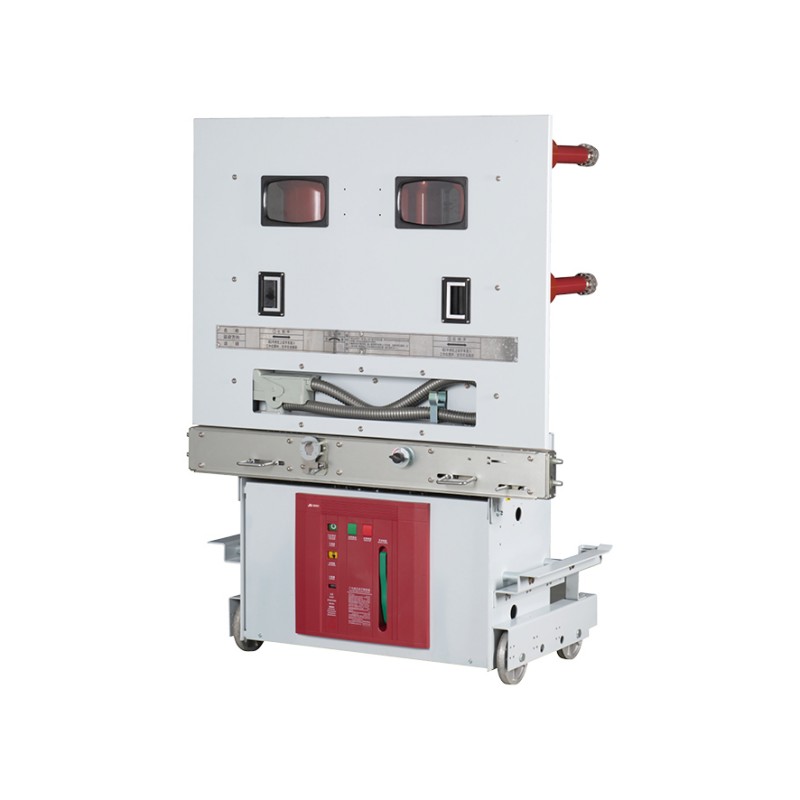

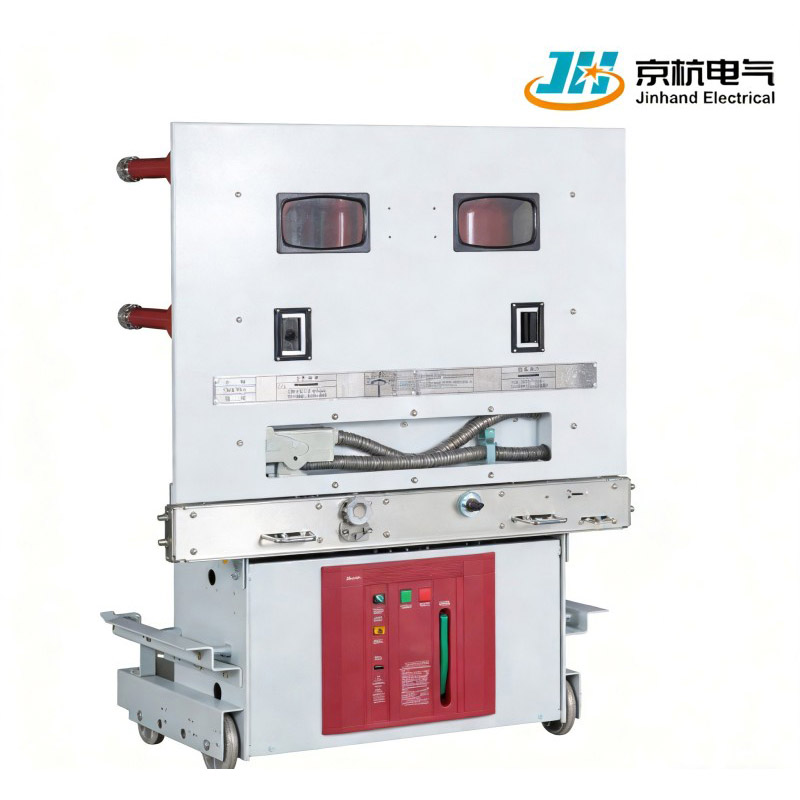

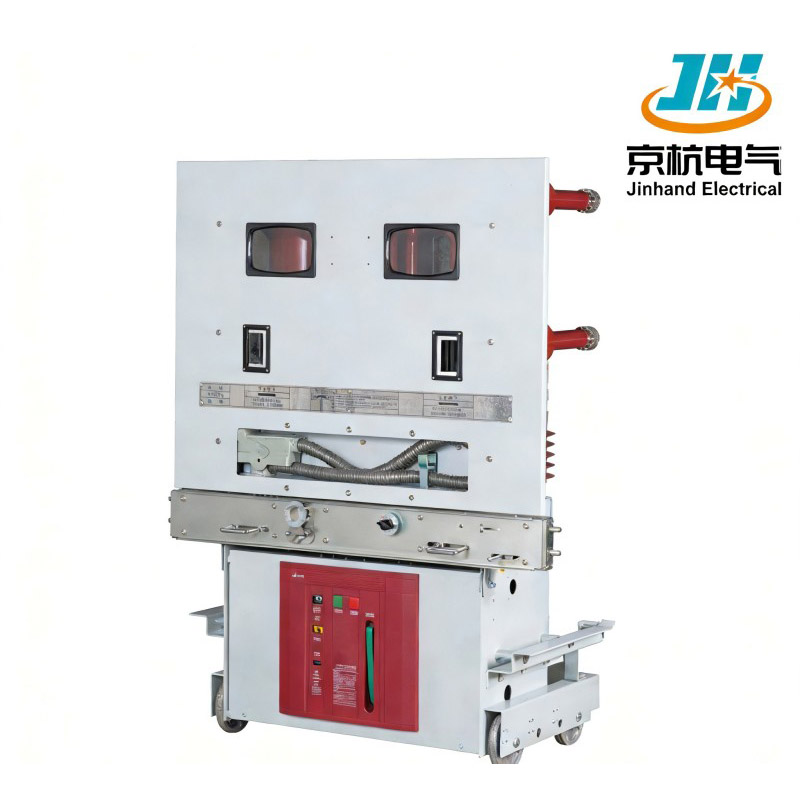

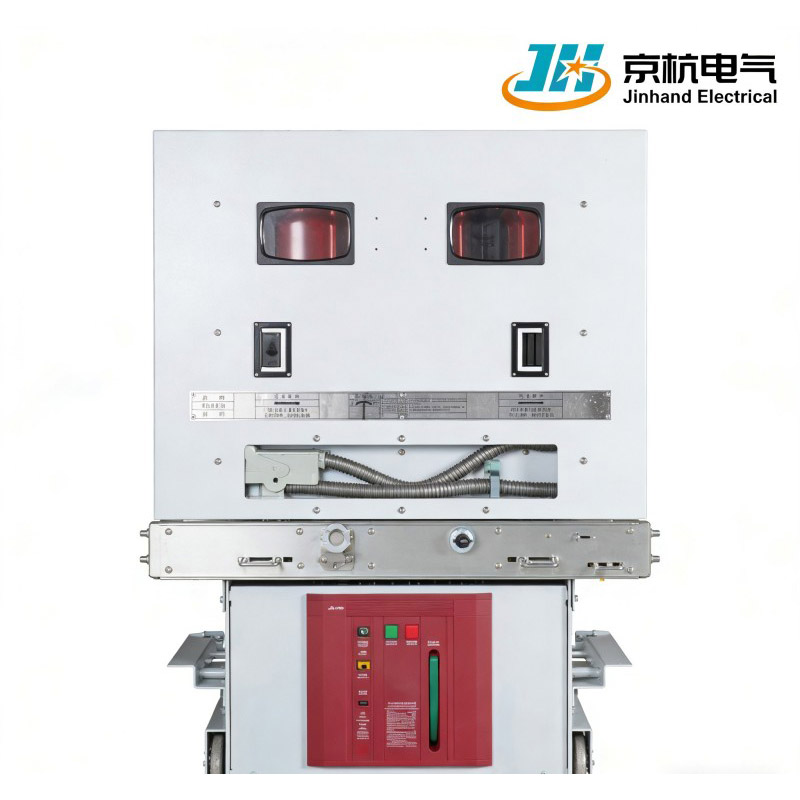

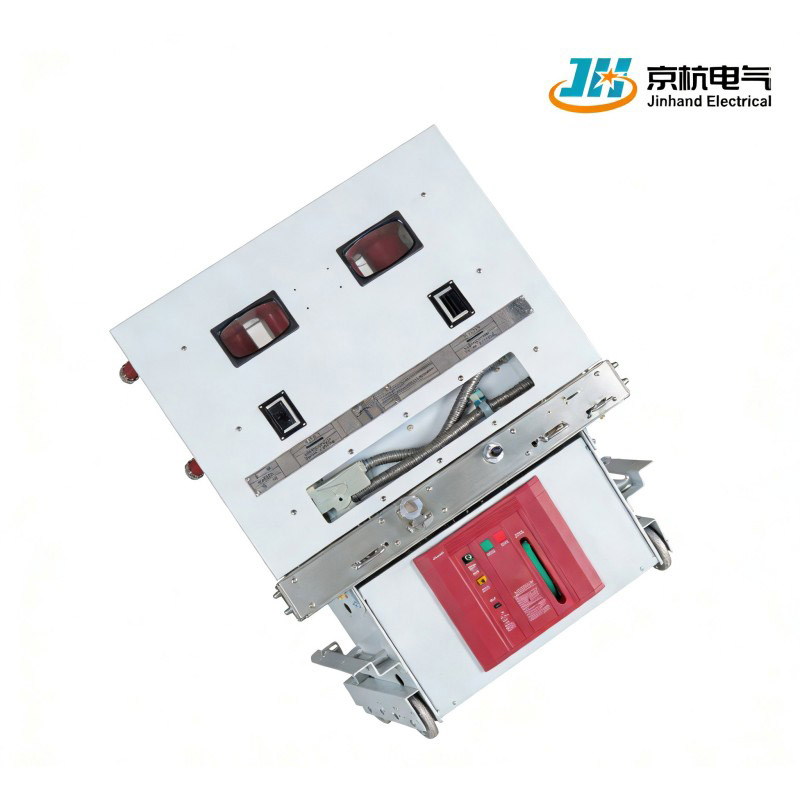

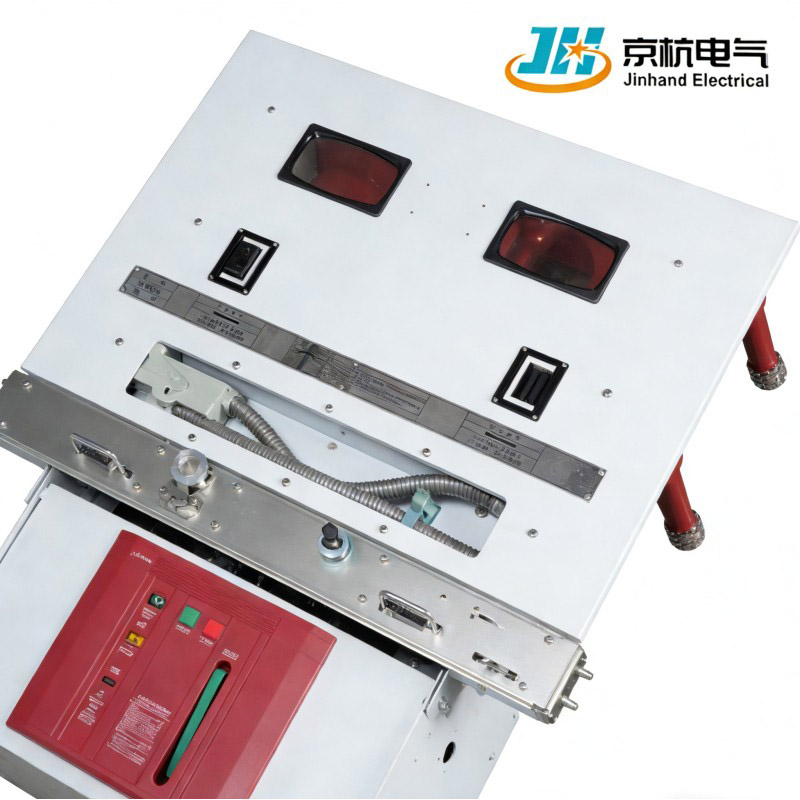

Le disjoncteur à vide haute tension d'intérieur ZN85-40.5, fabriqué par la société chinoise Jinhand Electrical, est conçu pour les applications intérieures de 40,5 kV/50 Hz. En tant qu'usine et fournisseur fiable, notre produit commute et interrompt en toute sécurité les courants de charge, de surcharge et de court-circuit, idéal pour les opérations fréquentes dans les centrales électriques et les sous-stations, avec des certifications internationales garantissant une qualité mondiale.
1. Compatibilité haute tension : conçu pour une utilisation en intérieur avec une tension nominale de 40,5 kV, adapté à diverses applications haute tension.
2. Large gamme d'applications : idéal pour une utilisation dans les entreprises industrielles et minières, les centrales électriques et les sous-stations, améliorant la flexibilité opérationnelle.
3. Capacité de fonctionnement fréquent : particulièrement adapté aux scénarios nécessitant un fonctionnement fréquent, améliorant la fiabilité dans les environnements exigeants.
| Projet | Unité | Paramètre | |
| Tension nominale | kV | 40.5 | |
| Courant nominal | A | 1250 1600 2000 | |
| Fréquence nominale | Hz | 50 | |
| Courant nominal de coupure de court-circuit | kA | 25 | 31.5 |
| Courant nominal de création de court-circuit (crête) | kA | 63 | 80 |
| Courant de tenue de courte durée évalué à 4 s | kA | 25 | 31.5 |
| Courant de tenue de crête nominal | kA | 63 | 80 |
| Tension de tenue à la fréquence de puissance 1 min | kV | 95 | |
| Tension de tenue aux impulsions de foudre (crête) | 185 | ||
| Séquence de fonctionnement nominale |
|
O-0,3 s-CO-180s-CO | |
| Nombre nominal d'opérations de coupure de court-circuit | Fois | 20 | |
| Durée de vie mécanique | Fois | 10000 | |
| Heure d'ouverture | MS | ≤80 | |
| Courant de coupure de batterie à condensateur unique | A | 630 | |
| Courant de coupure de banque de condensateurs dos à dos | A | 400 | |
| Tension de fonctionnement nominale | V | -110/~110,-220/~220 | |
1. Courant alternatif triphasé : fonctionne efficacement avec un courant alternatif triphasé à 50 Hz, assurant la compatibilité avec les systèmes électriques standard.
2. Commutation de courant de charge et de défaut : capable de commuter le courant de charge, le courant de surcharge et le courant de court-circuit, offrant une protection complète.
3. Installation intérieure : spécialement conçu pour une installation intérieure, protégeant l'équipement des facteurs environnementaux externes.
1. Application de niveau haute tension : spécialement conçu pour les systèmes moyenne-haute tension de 40,5 kV, répondant aux besoins des centrales électriques et de la distribution industrielle à grande échelle.
2. Forte capacité d'interruption : courant de coupure de court-circuit nominal jusqu'à 31,5 kA, coupant efficacement divers courants de défaut.
3. Conception d'opérations fréquentes : durée de vie mécanique de 10 000 opérations, optimisée pour les applications nécessitant un fonctionnement fréquent.
4. Commutation de batterie de condensateurs : prend en charge la commutation de batteries de condensateurs simples et dos à dos, adaptées aux systèmes de compensation de puissance réactive.
5. Certification standard internationale : le produit passe plusieurs tests standards internationaux, répondant aux exigences mondiales du système électrique.
1. Utilise des centres d'usinage CNC de haute précision pour fabriquer des composants clés, garantissant ainsi la précision dimensionnelle et la cohérence.
2. Les interrupteurs à vide utilisent des marques de renommée internationale, soumises à des contrôles de vieillissement et à des inspections aux rayons X stricts.
3. Le processus d'assemblage se déroule dans un environnement à température et humidité constantes pour garantir des performances d'isolation stables.
4. Chaque produit est soumis à des tests de type complets avant de quitter l'usine, y compris des tests d'échauffement, de caractéristiques mécaniques et d'isolation.
1. Mécanisme tampon intelligent : utilise la technologie tampon hydraulique pour réduire les impacts d'ouverture/fermeture et prolonger la durée de vie mécanique.
2. Conception à double isolation : le circuit principal et le mécanisme de fonctionnement utilisent une double isolation pour améliorer la sécurité.
3. Système de contact modulaire : prend en charge la surveillance en ligne de l’usure des contacts pour une maintenance prédictive.
4. Dispositif de verrouillage intelligent : dispose de verrouillages mécaniques et électriques complets pour éviter les erreurs de fonctionnement.
5. Conception d'adaptation à la température large: des matériaux et des processus spéciaux garantissent un fonctionnement stable à des températures extrêmes.
1. Expertise en technologie haute tension : plus de 20 ans de concentration sur la R&D et la fabrication de disjoncteurs pour des niveaux de tension de 40,5 kV et supérieurs.
2. Contrôle qualité de bout en bout : met en œuvre un suivi et des tests de qualité complets du processus, des matières premières aux produits finis.
3. Expérience de projet mondiale : les produits ont été appliqués dans des projets de centrales électriques et de réseaux dans plus de 30 pays.
4. Capacité de service de personnalisation : prend en charge une conception personnalisée personnalisée pour des paramètres spéciaux et des conditions environnementales.
5. Système de service complet : établit un réseau de service mondial, fournissant une réponse rapide et un support technique.
Q1 : Quels sont les principaux scénarios d’application des disjoncteurs 40,5 kV ?
R : Principalement utilisé dans les applications de distribution moyenne-haute tension telles que le côté 35 kV des sous-stations 110 kV, les stations abaisseurs principales dans les grandes entreprises industrielles/minières et les systèmes d'alimentation auxiliaires des centrales électriques.
Q2 : Que signifie une durée de vie mécanique de 10 000 opérations ?
R : Cela signifie que le disjoncteur peut effectuer 10 000 opérations d’ouverture/fermeture dans des conditions de fonctionnement normales. A raison de 2 opérations par jour, il peut être utilisé en continu pendant plus de 13 ans.
Q3 : Prend-il en charge les mises à niveau intelligentes ?
R : Oui, il prend en charge l'ajout de contrôleurs intelligents pour la surveillance en ligne des caractéristiques mécaniques, l'évaluation de la durée de vie électrique et les fonctions de contrôle à distance.
Q4 : Quelles conditions particulières sont requises pour l'installation ?
R : Nécessite une fondation en béton de niveau, un espace d'installation standard et des conditions de ventilation. Il est recommandé de contrôler la température ambiante entre -25°C et +40°C.
Nous avons mis en place un système de gestion logistique professionnel, utilisant des emballages résistants aux chocs et à l'humidité pour garantir un transport sûr sur de longues distances. Prend en charge diverses conditions du commerce international et fournit des services complets de documentation d’exportation, d’inspection et de déclaration en douane. Le délai de livraison standard des produits est de 45 à 60 jours, avec des canaux accélérés disponibles pour les commandes urgentes.
Après plus d'une décennie de développement, Jinhand fait désormais partie des principaux fabricants et fournisseurs d'équipements électriques en Chine. Notre usine utilise de nombreuses technologies et équipements de pointe, et nous vous encourageons à commander nos produits fabriqués en Chine de qualité supérieure à des prix compétitifs.
