Comprenant qu'il n'y a pas deux applications identiques, Jinhand propose une gamme complète de types d'appareillages basse tension. Chaque gamme de produits est conçue pour des environnements opérationnels et des exigences de performances spécifiques.
Usines et installations nécessitant une haute disponibilité, une maintenance facile et une expansion modulaire.

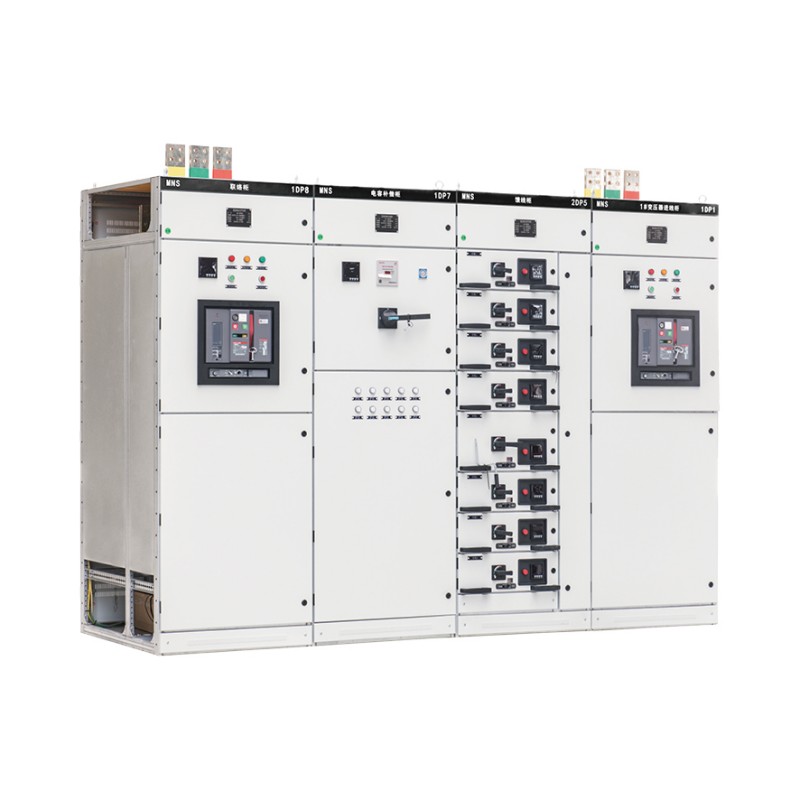

Jinhand MNSAppareillage fermé débrochable basse tensionest un excellent exemple d’excellence modulaire. Conçu pour les systèmes jusqu'à 660 V, il est réputé pour sa polyvalence dans les centrales électriques, les industries pétrochimiques et les grands bâtiments.
Tension de fonctionnement nominale : 380 V, 660 V
Courant de tenue nominal du jeu de barres principal : 100 kA/1 s (crête : 220 kA)
Conception modulaire : les modules standard assemblés en usine (FBA) garantissent une qualité constante et réduisent le temps d'installation sur site jusqu'à 30 %.
Option intelligente : prend en charge les modules de surveillance intelligents pour le suivi en temps réel du courant, de la tension, de la puissance et de l'énergie, facilitant ainsi la gestion de l'énergie basée sur les données.
Haute compatibilité : les prises débrochables standard prennent en charge les principales marques de disjoncteurs telles que Schneider, ABB et Siemens.
Applications de distribution d'énergie standard où l'optimisation des coûts est essentielle et où le remplacement fréquent des composants n'est pas nécessaire.
L'appareillage de commutation fixe comporte des composants câblés en permanence dans l'ensemble. Il offre une solution robuste et économique pour les tableaux de distribution principaux, les sous-distributions et les centres de contrôle de moteurs où la configuration est relativement statique.

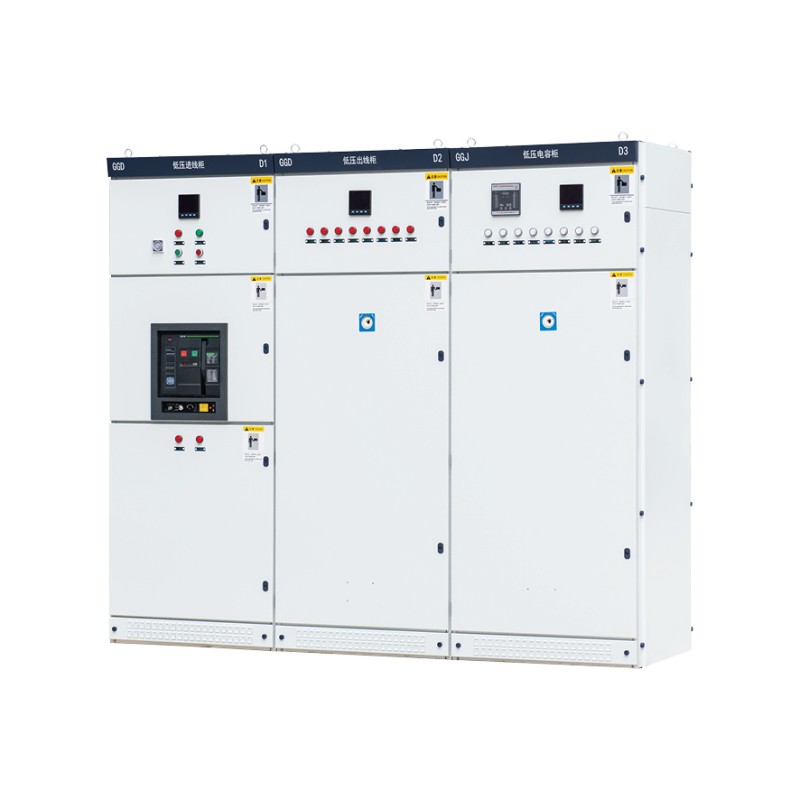

Jinhand GGDAppareillage de distribution basse tension CAest un cheval de bataille conçu pour les systèmes 50 Hz/380 V avec des courants jusqu'à 3 150 A. Sa structure séparée innovante et son pouvoir de coupure élevé en font un choix sûr et fiable.
Excellente dissipation de la chaleur : une ventilation scientifiquement conçue garantit une augmentation de la température en toute sécurité lors d'un fonctionnement à courant élevé.
Capacité de coupure élevée : un courant de coupure de court-circuit jusqu'à 50 kA assure une protection supérieure.
Interface conviviale : une grande fenêtre de visualisation et des composants disposés logiquement simplifient le fonctionnement et la surveillance.
Personnalisable : les dimensions de l'armoire et la disposition des circuits peuvent être personnalisées en fonction de votre schéma unifilaire.
Installations industrielles avec charges non linéaires (VFD, redresseurs) pour améliorer le facteur de puissance, réduire les pertes et filtrer les harmoniques.
Les industries modernes dépendent fortement d’équipements qui déforment l’alimentation électrique, entraînant un faible facteur de puissance et une pollution harmonique. Cela entraîne des pénalités pour les services publics, une surchauffe des équipements et une réduction de la capacité du système.

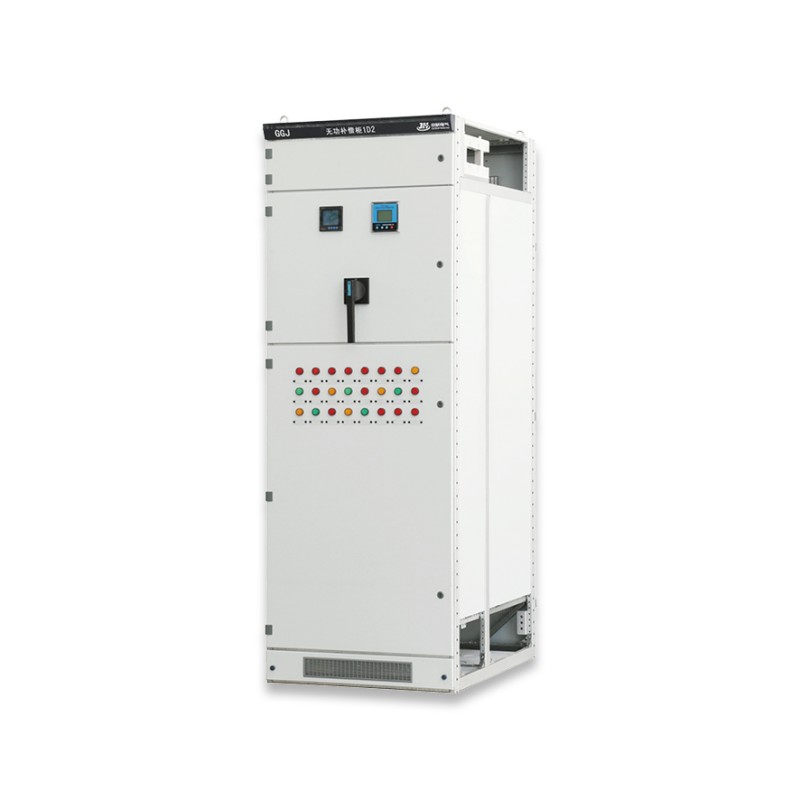

Jinhand GGJAppareillage de commutation intelligent à compensation de puissance réactive basse tensionest la solution intelligente. Il utilise des algorithmes de contrôle adaptatif pour commuter dynamiquement les batteries de condensateurs, offrant ainsi une compensation précise de la puissance réactive et un filtrage des harmoniques.
Contrôle adaptatif : utilise la logique floue/les réseaux neuronaux pour analyser les variations de charge en temps réel pour une compensation optimale.
Atténuation des harmoniques : prend en charge la compensation pure, le filtrage et les modes hybrides pour les harmoniques comme le 3ème, le 5ème et le 7ème ordre.
Commutation avancée : utilise des commutateurs à thyristors ou hybrides pour une commutation de condensateur sans courant d'appel, prolongeant ainsi la durée de vie des composants.
Surveillance intégrée : l'écran tactile intégré affiche le facteur de puissance, la tension, le courant et la distorsion harmonique totale (THD). Prend en charge Modbus et IEC 61850 pour l'intégration dans les systèmes de gestion de l'énergie.
Distribution du circuit final, contrôle de l'éclairage, montage sur poteau extérieur et distribution électrique des bâtiments résidentiels/commerciaux.
Ces enceintes abritent des dispositifs de distribution et de protection à plus petite échelle. Ils sont indispensables pour organiser et sécuriser les circuits au point d'utilisation.

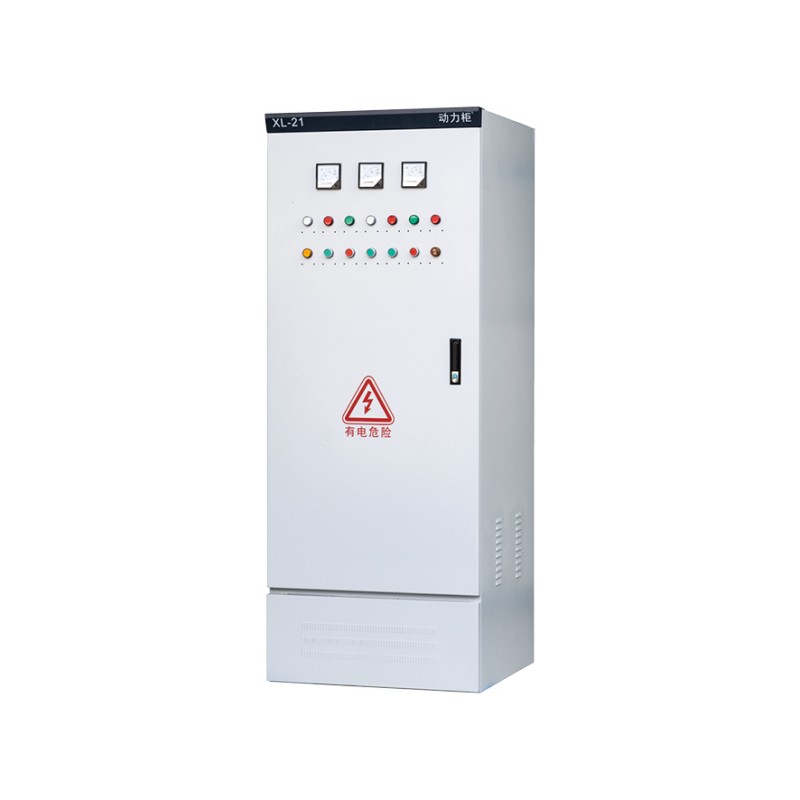

Boîtier d'alimentation XL-21 : Un boîtier en acier entièrement fermé pour la distribution d'énergie/d'éclairage industriel intérieur en dessous de 500 V. Comprend un fonctionnement à accès frontal, des composants modulaires et une fenêtre d'observation transparente.

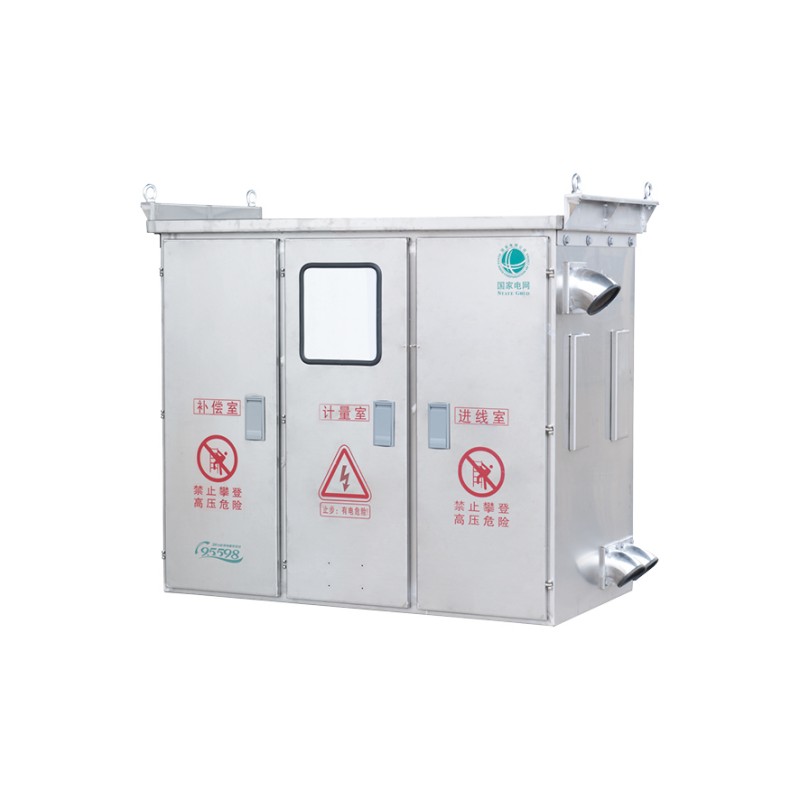

Boîte de distribution complète extérieure JP: Un boîtier multifonction IP44 intégrant comptage, départ et compensation réactive. Idéal pour les installations de transformateurs montées sur poteau dans les mises à niveau de réseaux urbains/ruraux.

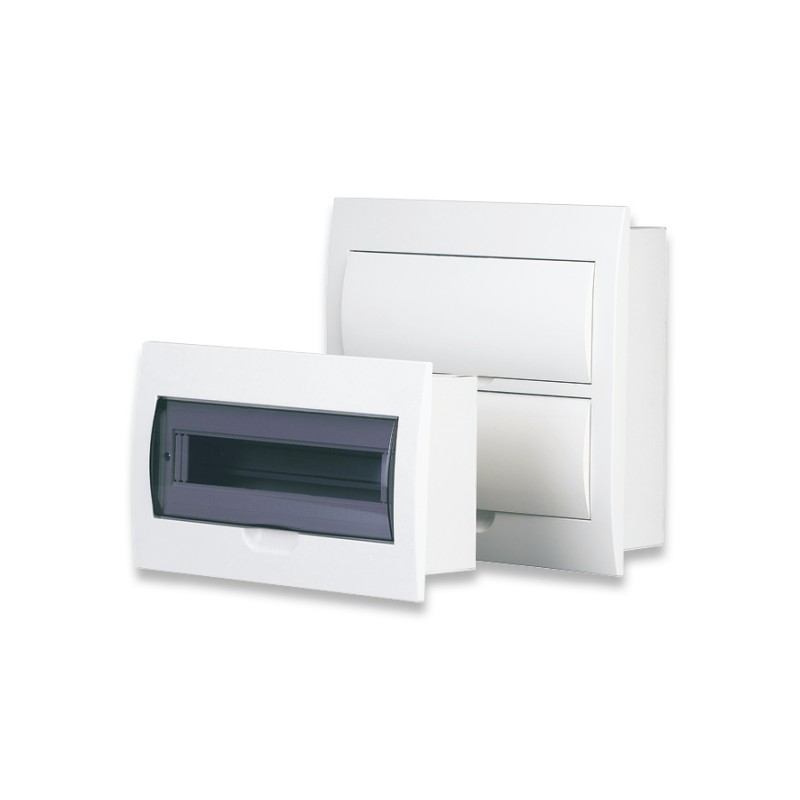

Boîtier de distribution d'éclairage PZ30 : Un boîtier modulaire et compact pour la distribution finale du circuit dans les bâtiments. Prend en charge des combinaisons flexibles de disjoncteurs et de disjoncteurs différentiels (4 à 45 circuits), avec un indice de protection IP3X et des barres omnibus en peigne isolées pour plus de sécurité.
Choisir le bon appareillage basse tension implique une évaluation approfondie de vos besoins spécifiques. Voici un cadre décisionnel :
(1) Industrie : Heavy Duty (métallurgie, mines), commercial léger (immeubles de bureaux).
(2) Emplacement : intérieur (environnement propre/sale) ou extérieur (nécessitant un indice IP élevé comme IP54).
(1) Tension et fréquence du système : (par exemple, 400 V/50 Hz, 480 V/60 Hz).
(2) Courant normal maximum : détermine la valeur nominale du jeu de barres (par exemple, 1 600 A, 4 000 A).
(3) Courant de défaut potentiel : courant de court-circuit maximal au point d'installation. Ceci est CRITIQUE pour sélectionner un appareillage offrant une tenue aux courts-circuits (Icw) et un pouvoir de coupure (Icu) adéquats. L'équipement Jinhand offre des valeurs nominales allant jusqu'à 100 kA de résistance et 50 kA de rupture.
(4) Besoins en matière de contrôle moteur : nombre et taille des moteurs, méthode de démarrage (DOL, Star-Delta, VFD).
(1) Philosophie de maintenance : avez-vous besoin d'une capacité de maintenance en direct ? (Choisissez retirable).
(2) Automatisation et surveillance : avez-vous besoin d'un contrôle à distance, d'une collecte de données ou d'une intégration avec SCADA/BMS ? L'équipement Jinhand prend en charge les automates, les compteurs intelligents et les protocoles tels que Modbus, Profibus et IEC 61850.

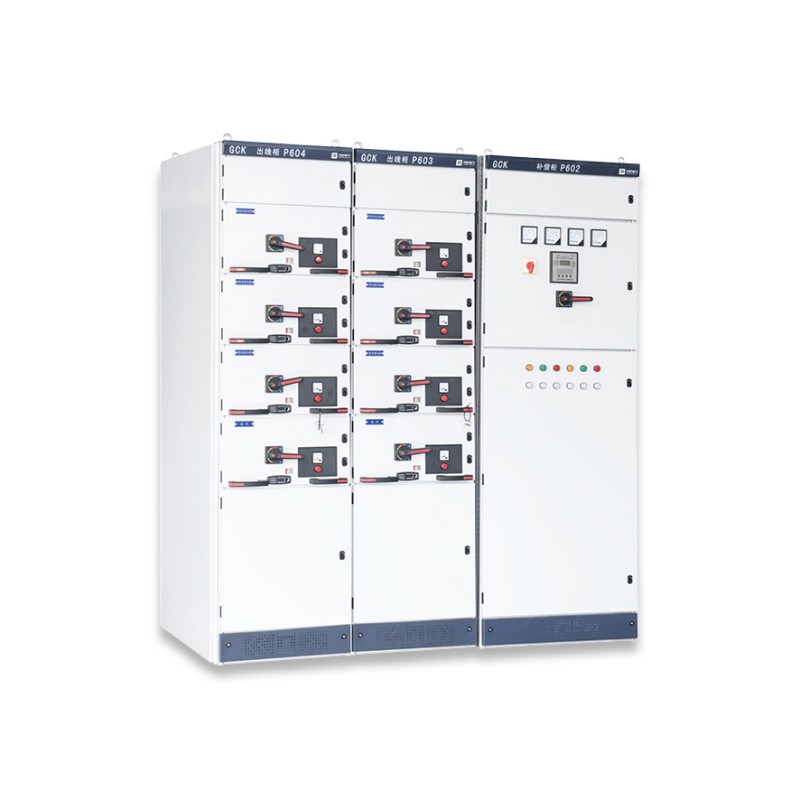

(3) Expansion future : le système devra-t-il se développer ? Les conceptions modulaires (MNS, GCS, GCK) sont idéales.
Assurez-vous que l’équipement est conforme aux normes internationales (IEC 61439) et locales pertinentes. Tous les appareillages basse tension Jinhand sont conformes aux normes GB 7251.1 et CEI, constituant une base solide pour une acceptation mondiale.
En tant que fabricant et fournisseur chinois de premier plan, Jinhand se distingue par bien plus que de simples produits :
Expérience approfondie en R&D, conception et fabrication d’équipements électriques.
Processus certifiés ISO 9001, depuis l'approvisionnement en matières premières jusqu'aux tests finaux. Tous les produits sont soumis à des tests rigoureux de tenue à la tension à fréquence industrielle (par exemple, 2 500 V/1 min pour les circuits principaux) et à des tests de vieillissement.
Notre équipe d'ingénierie fournit des conseils avant-vente, peut interpréter vos schémas électriques et propose une personnalisation non standard des dimensions, des dispositions et des fonctions spéciales.
Une logistique efficace et une expérience en matière d'expédition dans plus de 30 pays garantissent que votre projet reste dans les délais. Les délais de configuration standards sont compétitifs (15-30 jours ouvrés).
Nous fournissons des conseils d'installation, une documentation technique et une assistance réactive pour garantir le fonctionnement stable et à long terme de votre appareillage basse tension.
La sélection du bon appareillage basse tension est un investissement essentiel pour la sécurité, l’efficacité et la fiabilité de votre infrastructure électrique. En comprenant les besoins de votre application, les paramètres électriques clés et les avantages distincts des différents types d'appareillage de commutation, vous pouvez prendre une décision éclairée.

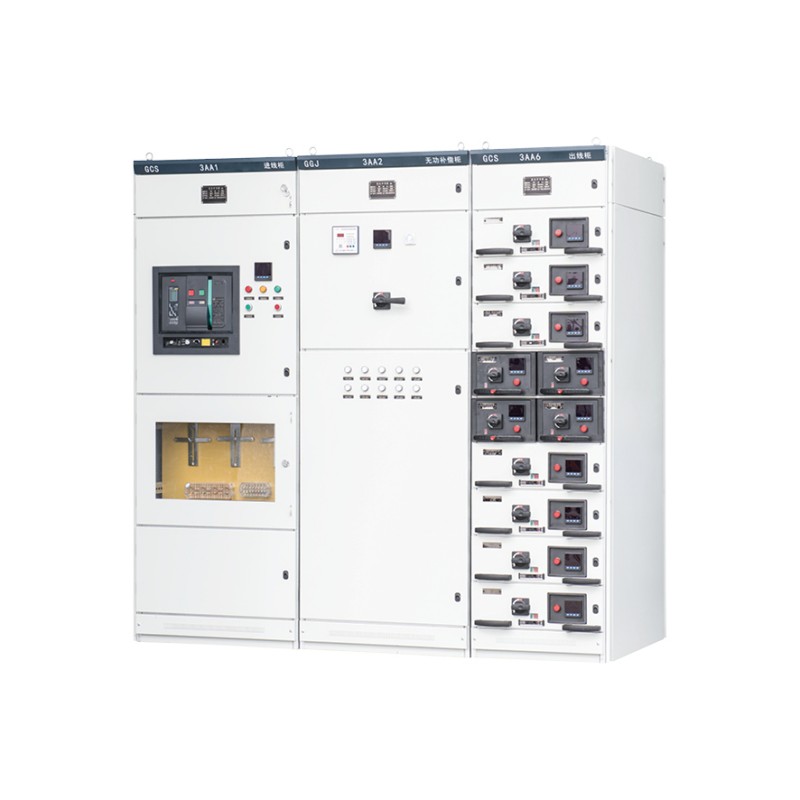

Jinhand, en tant qu'usine et fournisseur fiable en Chine, propose une gamme complète et de haute qualité, depuis les systèmes débrochables intelligents comme MNS et GCS jusqu'aux cartes fixes robustes comme GGD et aux unités de compensation spécialisées comme GGJ. Soutenu par des données techniques solides, une qualité certifiée et un engagement envers la réussite de ses clients, Jinhand fournit la base fiable que votre système de distribution d'énergie mérite.
