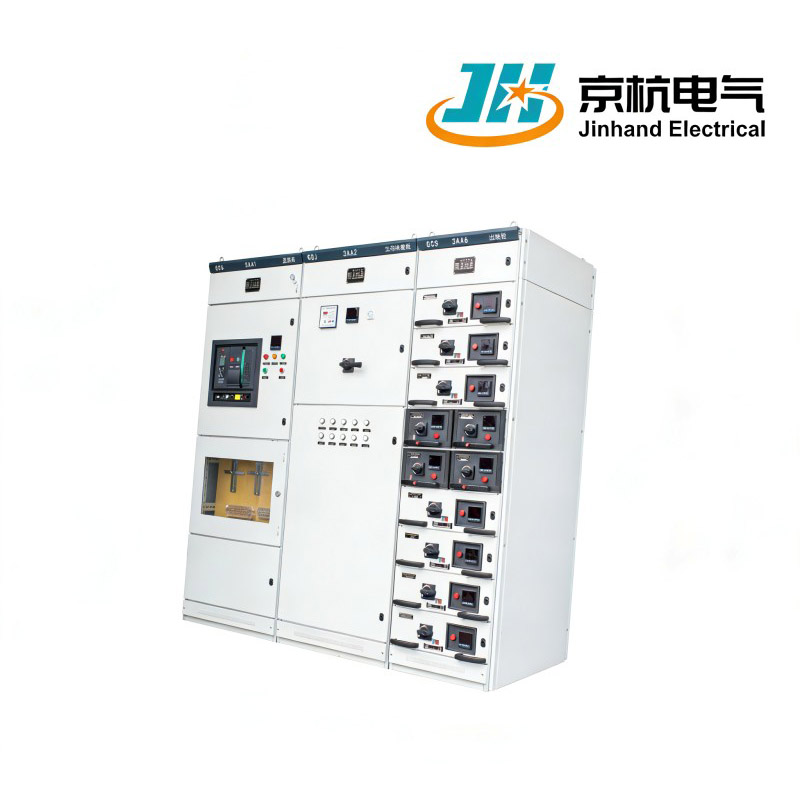

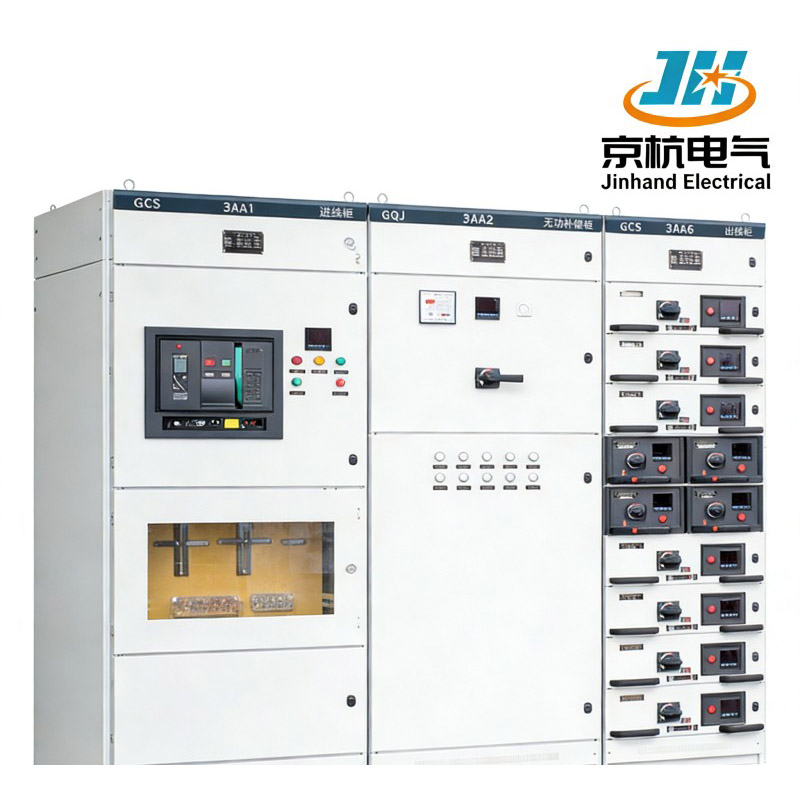

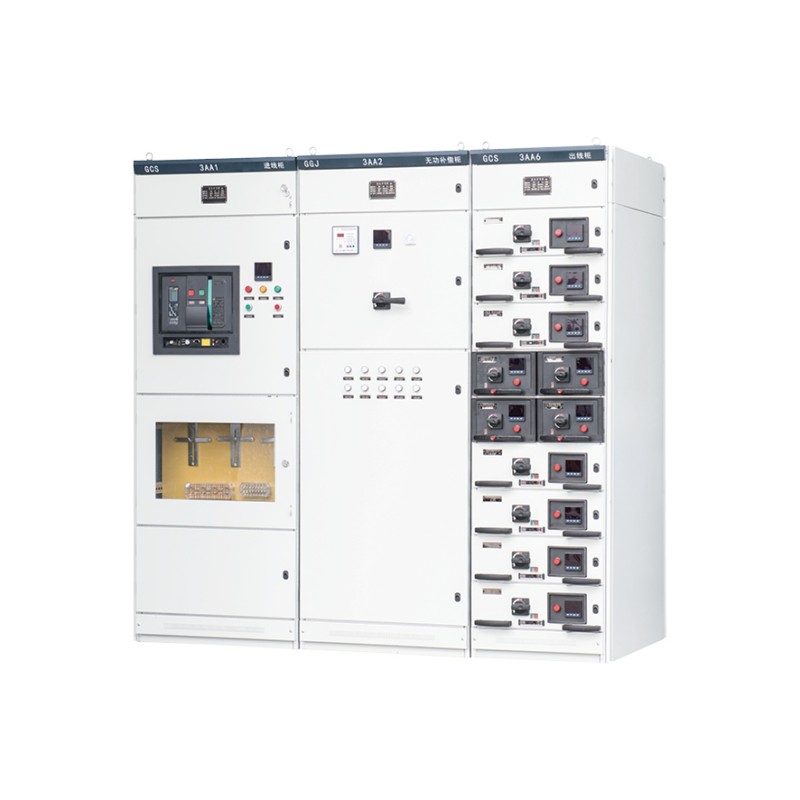

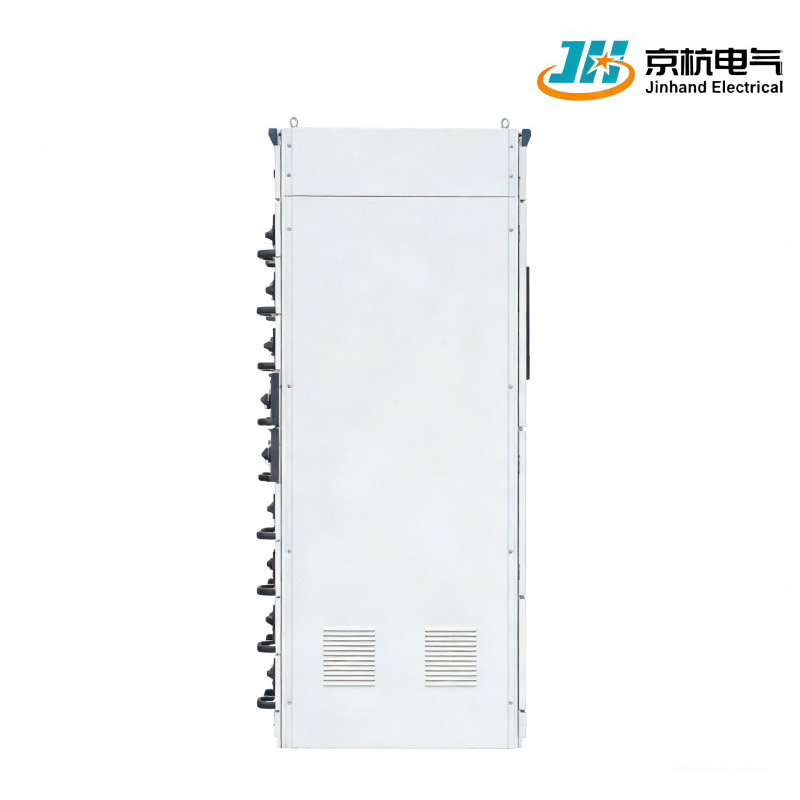

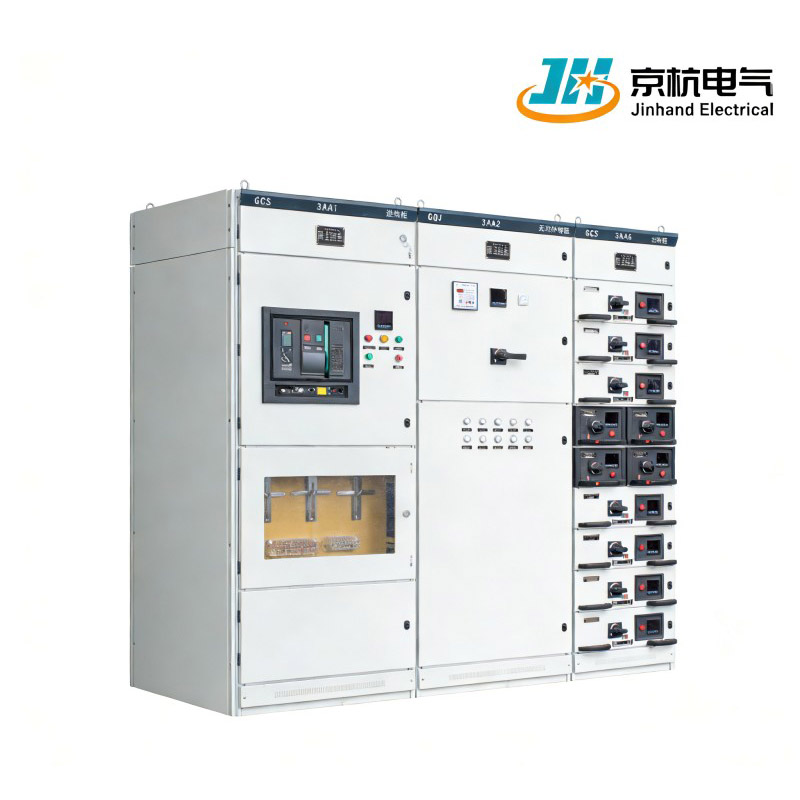

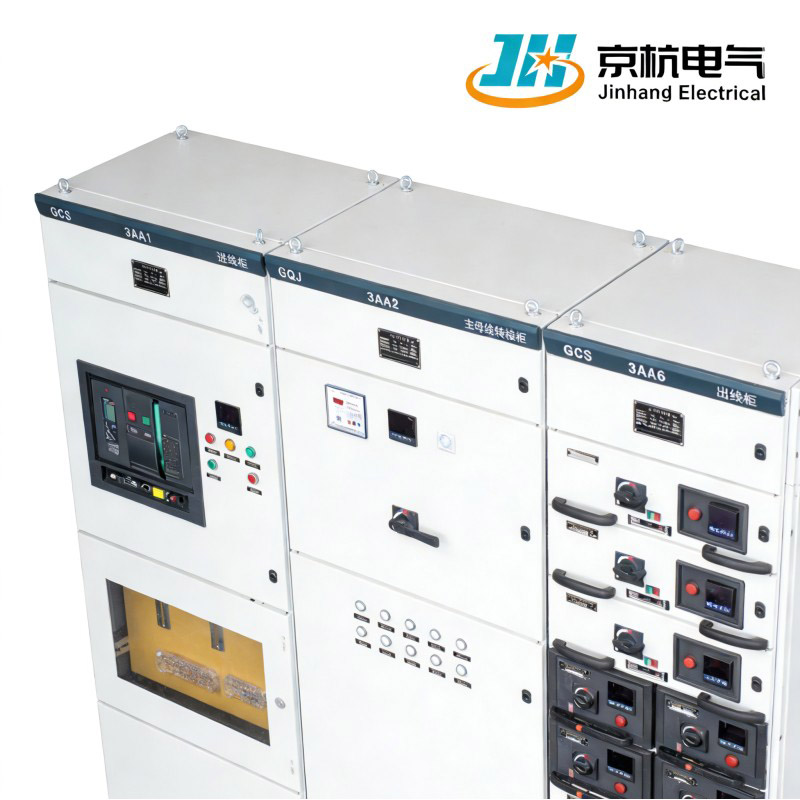

L'appareillage de commutation électrique débrochable basse tension GCS de Jinhand Electrical en Chine prend en charge les systèmes 50 (60) Hz jusqu'à 4 000 A. En tant qu'usine et fournisseur leader, nos équipements sont conçus pour la distribution automatisée de l'énergie, le contrôle des moteurs et la compensation réactive dans les industries exigeantes, avec une forte capacité de commandes groupées.
1. Large applicabilité industrielle : idéal pour diverses industries, notamment les centrales électriques, le pétrole, la chimie, la métallurgie, le textile et les immeubles de grande hauteur, garantissant une polyvalence d'application.
2. Capacité de courant élevée : prend en charge des courants nominaux allant jusqu'à 4 000 A, ce qui le rend adapté aux exigences de distribution exigeantes dans les opérations à grande échelle.
3. Compatibilité d'automatisation : conçu pour les environnements hautement automatisés, facilitant l'intégration avec les interfaces informatiques pour un contrôle et une surveillance améliorés.
| Projet | Paramètre | |
| Tension nominale du circuit principal (V) | CA 380(400),(660) | |
| Tension nominale du circuit auxiliaire (V) | CA 220, 380 (400) CC 110, 220 | |
| Fréquence nominale (Hz) | 50(60) | |
| Tension d'isolement nominale (V) | 660(1000) | |
| Courant nominal (A) | Jeu de barres horizontal | ≤4000 |
| Jeu de barres vertical (MCC) | 1000 | |
| Courant nominal de tenue de courte durée du jeu de barres (kA, 1 s) | 50,80 | |
| Courant de tenue de crête nominal du jeu de barres (kA/0,1 s) | 105 176 | |
| Tension d'essai de fréquence industrielle (V/1 min) | Circuit principal | 2500 |
| Circuit auxiliaire | 1760 | |
| Générateur | Système triphasé à quatre fils | A.B.C.PE.N |
| Système triphasé à cinq fils | A.B.C.PE.N | |
| Niveau de protection | IP30.IP40 | |
1. Prise en charge du système CA triphasé : Compatible avec les systèmes CA triphasés fonctionnant à des fréquences de 50 (60) Hz, permettant une large application dans différentes régions.
2. Options de tension multiples : évalué pour des tensions de fonctionnement de 380 V (400 V, 660 V), offrant la flexibilité nécessaire pour répondre aux exigences spécifiques du système électrique.
3. Contrôle centralisé : permet un contrôle centralisé des moteurs électriques et une compensation de puissance réactive, optimisant ainsi l'efficacité énergétique et les performances du système.
4. Conception amovible : dispose d'un mécanisme amovible pour faciliter l'entretien et le remplacement des composants, améliorant l'efficacité opérationnelle et réduisant les temps d'arrêt.
5. Performance fiable : construit pour résister aux conditions industrielles, garantissant la durabilité et la fiabilité des systèmes critiques de production et d'alimentation d'énergie.
1. Disposition à haute densité de courant : courant nominal de la barre omnibus horizontale jusqu'à 4 000 A, courant nominal de la barre omnibus verticale (MCC) 1 000 A. La structure compacte prend en charge le câblage haute densité, économisant ainsi de l'espace d'installation.
2. Distribution intelligente de l'énergie et gestion du moteur : prend en charge l'intégration PLC et la configuration des compteurs intelligents, permettant le contrôle du groupe moteur, la surveillance de l'efficacité énergétique, le diagnostic des pannes et le démarrage/arrêt à distance. Convient aux lignes de production automatisées et aux systèmes énergétiques intelligents.
3. Forte capacité de compensation de puissance réactive : peut intégrer des modules de compensation de puissance réactive dynamiques (par exemple, SVG, combinaisons condensateur-réacteur), prenant en charge la correction automatique du facteur de puissance pour améliorer la qualité du réseau et l'efficacité énergétique.
4. Expansion modulaire et flexible : utilise des unités fonctionnelles standardisées et une structure modulaire, prenant en charge diverses combinaisons d'armoires pour une extension et des mises à niveau faciles du système.
5. Haute sécurité et entretien facile : dispose de verrouillages électriques et mécaniques complets, prend en charge la maintenance en direct. Les unités à tiroirs incluent la reconnaissance de position et l'indication d'état, améliorant ainsi la sécurité opérationnelle et la commodité de maintenance.
Q1 : L'appareillage de commutation GCS est-il adapté au démarrage de moteurs lourds ?
R : Oui, il peut être configuré avec des démarreurs progressifs hautes performances ou des variateurs de fréquence pour prendre en charge un démarrage intensif et un fonctionnement fluide des moteurs haute puissance.
Q2 : prend-il en charge la communication avec les systèmes DCS/SCADA ?
R : Oui. Des gestionnaires de communication peuvent être intégrés dans l'armoire, prenant en charge des protocoles tels que Profibus-DP, Modbus TCP et Ethernet pour l'intégration et le contrôle des données avec les systèmes de niveau supérieur.
Q3 : Le niveau de protection IP40 peut-il être utilisé dans des environnements poussiéreux ?
R : IP40 protège contre les objets solides ≥1 mm de diamètre et convient aux environnements industriels généraux. Pour les zones très poussiéreuses, un niveau de protection plus élevé ou des mesures d'étanchéité supplémentaires sont recommandées.
Q4 : Prend-il en charge la commutation de transfert automatique (ATS) pour les alimentations doubles ?
R : Oui. Il peut être configuré avec une unité ATS pour obtenir une commutation transparente entre l'alimentation principale et l'alimentation de secours, garantissant ainsi une alimentation continue.
Q5 : Quel est le délai de livraison et le support de personnalisation ?
R : Les commandes de configuration standard ont un délai de livraison d'environ 20 à 30 jours ouvrables. Nous proposons des services de conception personnalisés basés sur les schémas de systèmes électriques des utilisateurs.
