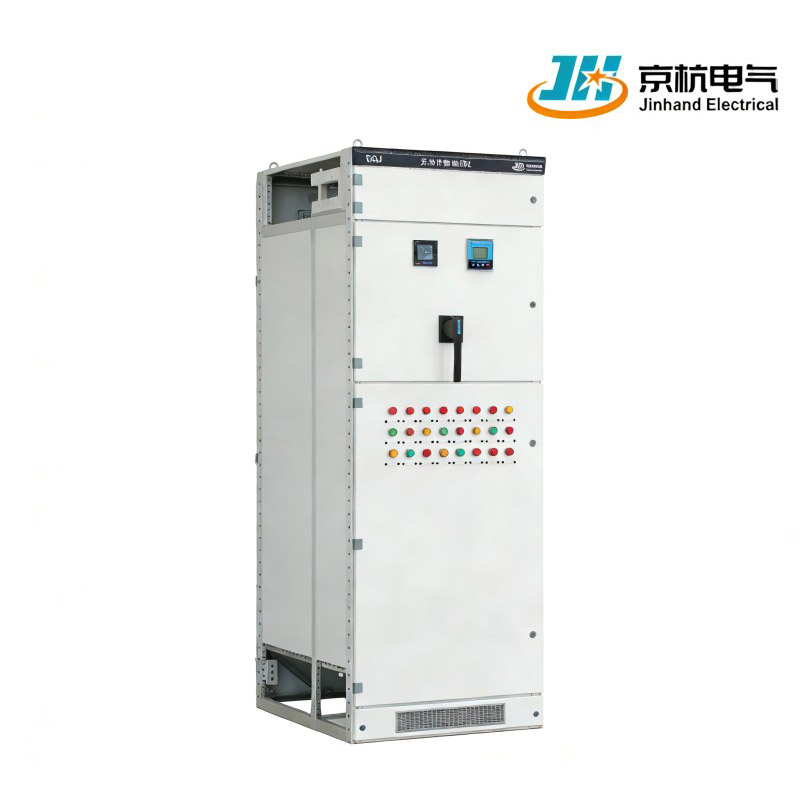

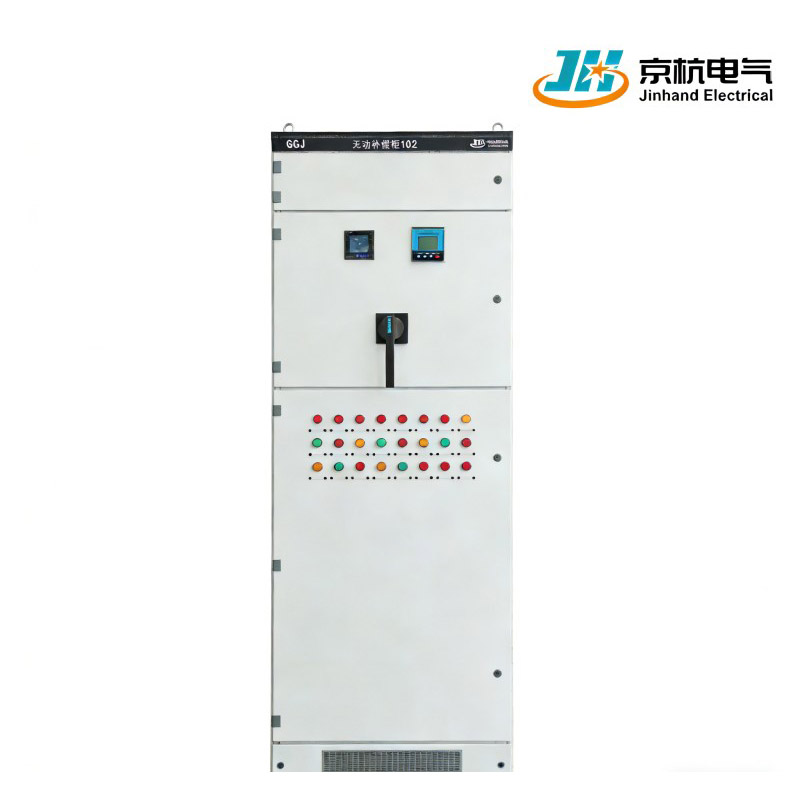

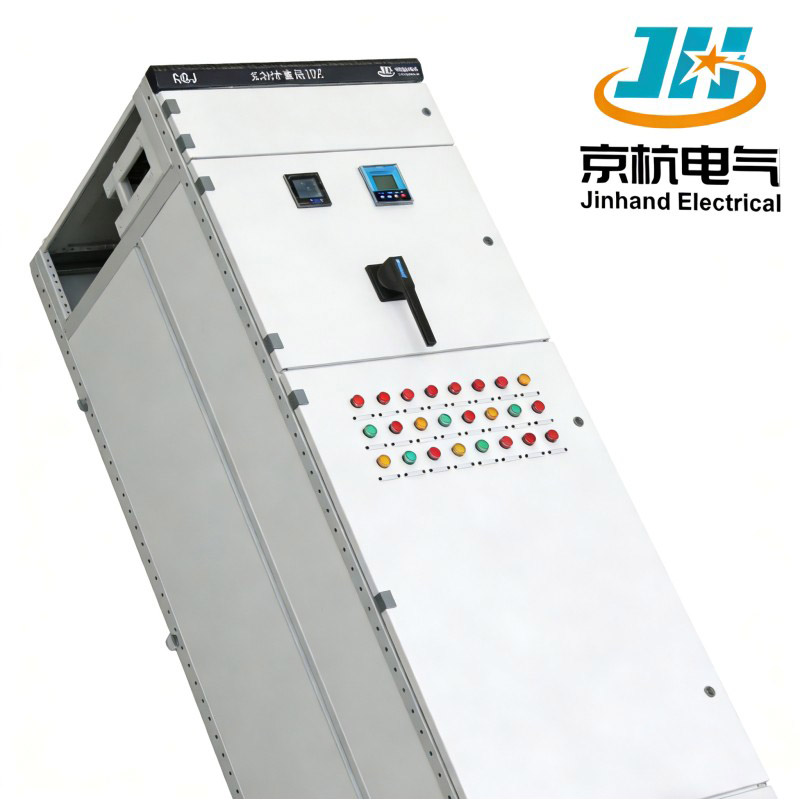

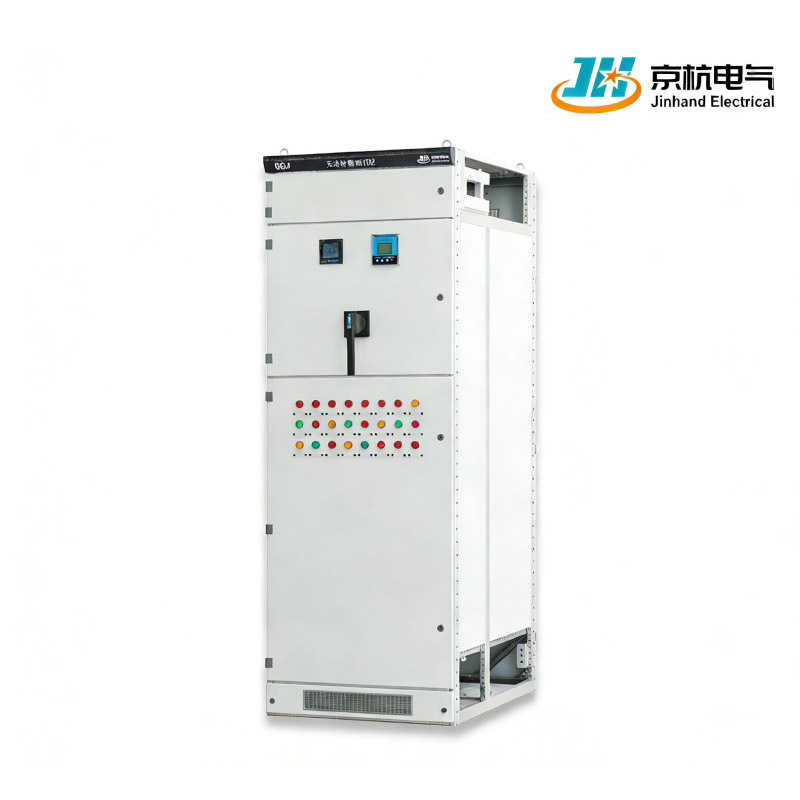

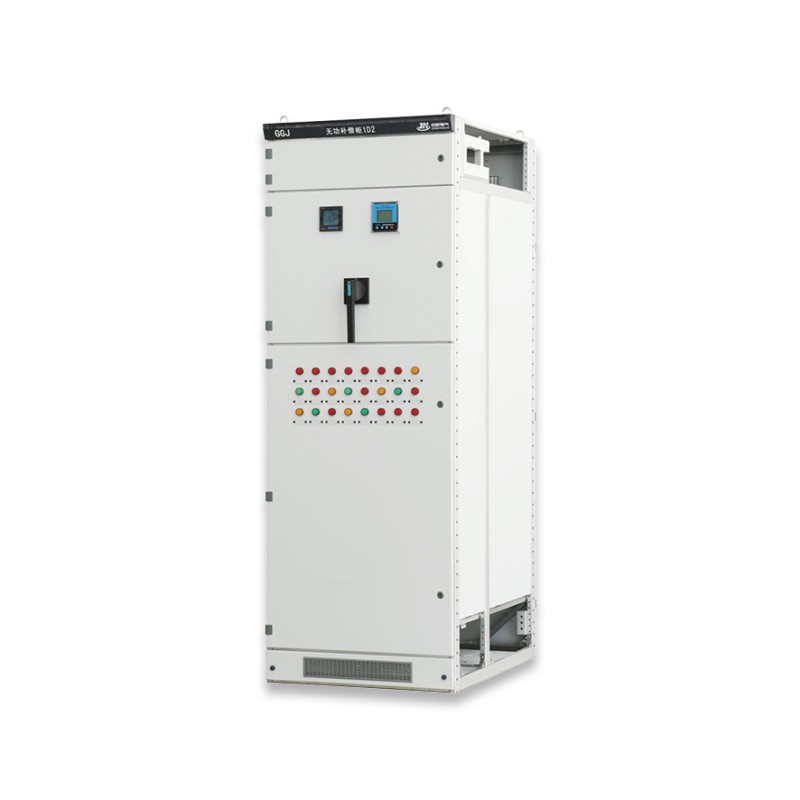

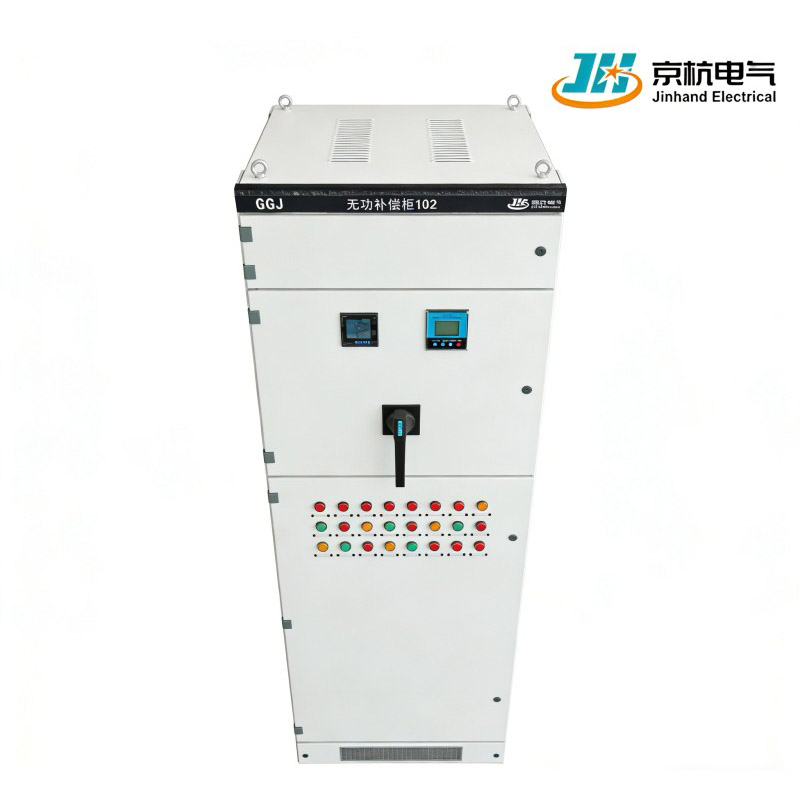

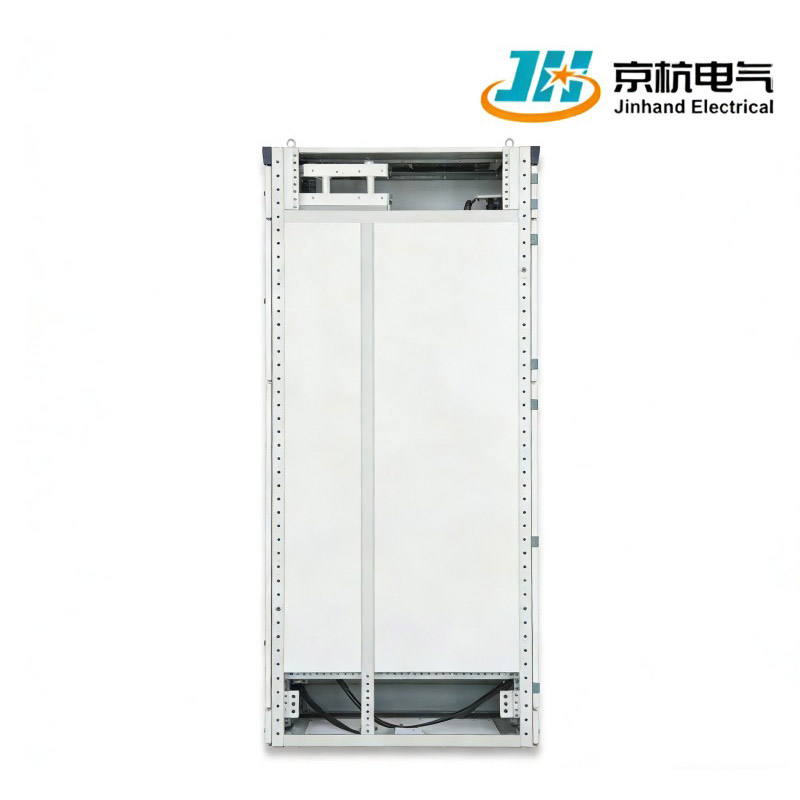

Appareillage de commutation intelligent à compensation de puissance réactive basse tension

Model:GGJ

L'appareillage de commutation intelligent à compensation de puissance réactive basse tension GGJ utilise un contrôle intelligent pour commuter automatiquement les condensateurs et filtrer les harmoniques. Il nettoie le réseau, réduit les pertes et améliore le facteur de puissance dans les systèmes électriques industriels.

envoyer une demande

Description du produit

L'appareillage intelligent de compensation de puissance réactive basse tension GGJ, fabriqué par Jinhand Electrical en Chine, est conçu pour répondre aux besoins spécifiques des réseaux électriques. Utilisant une technologie de contrôle intelligente, il automatise la compensation de puissance réactive dans des conditions harmoniques et filtre les harmoniques selon les besoins de l'utilisateur. Cela améliore la qualité de l'énergie, réduit les pertes et améliore le facteur de puissance. Adaptés aux systèmes de distribution d'énergie dans des secteurs tels que l'électricité, la métallurgie, la pétrochimie et la construction, nos équipements ont prouvé leur conception et leurs performances supérieures dans divers projets.

Avantages

1. Technologie de contrôle intelligent : intègre un contrôle intelligent avancé pour la commutation automatique de la compensation de puissance réactive, améliorant ainsi l'efficacité opérationnelle.
2. Filtrage des harmoniques : filtre efficacement les harmoniques en fonction des besoins de l'utilisateur, améliorant ainsi la qualité globale de l'énergie et réduisant la pollution du réseau.
3. Amélioration du facteur de puissance : fournit une puissance réactive capacitive au système, améliorant considérablement le facteur de puissance et réduisant les pertes d'énergie.

PRINCIPAUX PARAMÈTRES TECHNIQUES

tanφ1	Avant indemnisation	Pour obtenir le COSφ2 requis Kilomètres de condensateurs requis par charge kilowatt
tanφ1	cosφ1	cosφ2=0,7	cosφ2=0,75	cosφ2=0,8	cosφ2=0,82	cosD2=0,85	cosD2=0,87	cosφ2=0,9	cosφ2=092	cosφ2=0,95	C0Sφ2=097	cosφ2=1,00
4.9	0.2	3.88	4.02	4.15	4.2	4.28	4.33	4.41	4.47	4.57	4.65	4.9
3.87	0.25	2.85	2.99	3.12	3.17	3.25	3.31	3.39	3.45	3.54	3.62	3.87
3.18	0.3	2.16	2.3	2.43	2.48	2.56	2.61	2.7	2.75	2.85	2.93	3.18
2.68	0.35	1.66	1.79	1.93	1.98	2.06	2.11	2.19	2.25	2.35	2.43	2.68
2.29	0.4	1.27	1.41	1.54	1.59	1.67	1.72	1.81	1.87	1.96	2.04	2.29
2.16	0.42	1.14	1.28	1.41	1.46	1.54	1.59	1.68	1.74	1.83	1.91	2.16
2.04	0.44	1.02	1.16	1.29	134	1.42	1.47	1.56	1.62	1.71	1.79	2.04
1.93	0.46	0.91	1.05	1.18	1.23	1.31	1.36	1.45	15	1.6	1.68	193
1.83	0.48	0.81	0.95	1.08	1.13	1.21	1.26	1.34	1.4	1.5	1.58	1.83
1.73	0.5	0.71	0.85	0.98	1.03	1.11	1.17	1.25	1.31	1.4	1.48	1.73
1.64	0.52	0.62	0.76	0.89	0.94	1.02	1.08	1.16	1.22	1.31	1.39	1.64
1.56	0.54	0.54	0.68	0.81	0.86	0.94	0.99	1.07	1.13	123	1.31	1.56
1.48	0.56	0.46	0.6	0.73	0.78	0.86	0.91	1	1.05	1.15	123	1.48
1.4	0.58	0.38	0.52	0.65	0.71	0.78	0.84	0.92	0.98	1.08	1.15	1.4
1.33	0.6	0.31	0.45	0.58	0.64	0.71	0.77	0.85	0.91	1	108	1.33
1.27	0.62	0.25	0.38	0.52	0.57	0.65	0.7	0.78	0.84	0.94	101	127
1.2	0.64	0.18	0.32	0.45	0.5	0.58	0.63	0.72	0.77	0.87	0.95	1.2
1.14	0.66	0.12	0.26	0.39	0.44	0.85	0.57	0.65	0.71	0.81	0.89	114
1.08	0.68	0.06	0.2	0.33	0.38	0.46	0.51	0.59	0.65	0.75	0.83	1.08
1.02	0.7		0.14	0.27	0.32	0.4	0.45	0.54	0.59	0.69	0.77	1.02
0.96	0.72		0.08	0.21	0.27	0.34	0.4	0.48	0.54	0.63	0.71	0.96
0.91	0.74		0.03	0.16	0.21	0.29	0.34	0.42	0.48	0.58	0.66	0.91
0.86	0.76			0.11	0.16	0.24	0.29	0.37	0.43	0.53	0.6	0.86
0.8	0.78			0.05	0.1	0.18	0.24	0.32	0.38	0.47	0.55	0.8
0.75	0.8				0.05	0.13	0.18	0.27	0.32	0.42	0.5	0.75
0.7	0.82					0.08	0.13	0.21	0.27	0.37	0.45	0.7
0.65	0.84					0.03	0.08	0.16	0.22	0.32	0.4	0.65
0.59	0.86						0.03	0.11	0.17	0.26	0.34	0.59
0.84	0.88							0.06	0.11	0.21	0.29	0.54
0.48	0.9								0.06	0.16	0.23	0.48
0.48	0.92									0.1	0.18	0.43
0.36	0.94									0.03	0.11	0.36
0.29	0.96										0.01	0.29
0.2	0.98											0.2

Principales caractéristiques

1. Conception sur mesure pour les réseaux électriques : spécialement conçue pour répondre aux besoins de divers environnements de réseaux électriques, garantissant des performances efficaces dans les applications du monde réel.
2. Applications polyvalentes : convient pour une utilisation dans les systèmes de distribution d'énergie dans des secteurs tels que l'électricité, la métallurgie, la pétrochimie, la construction, les machines et l'exploitation minière.
3. Réduction des pertes : contribue à réduire les pertes d'énergie et à éliminer les risques harmoniques, favorisant ainsi un environnement de réseau électrique plus propre et plus efficace.

Points forts du produit

1. Algorithme de contrôle intelligent adaptatif : utilise des stratégies de contrôle adaptatives basées sur une logique floue ou des réseaux neuronaux pour analyser les variations de charge et le contenu harmonique en temps réel, optimisant dynamiquement les stratégies de commutation de condensateur pour une compensation optimale.
2. Plusieurs modes d'atténuation des harmoniques : prend en charge divers modes, notamment la compensation pure, la compensation par filtrage et la compensation hybride. Peut effectuer un filtrage actif ou passif pour les harmoniques caractéristiques telles que les 3ème, 5ème, 7ème et 11ème ordres, répondant à différentes exigences de qualité d'alimentation.
3. Protection complète de commutation de condensateur : équipé d'une protection contre les surtensions, les surintensités, les sous-tensions, la température et les limites d'harmoniques. Utilise la technologie de commutation à thyristors ou de commutation hybride pour obtenir une commutation de condensateur sans courant d'appel, prolongeant ainsi la durée de vie de l'équipement.
4. Surveillance et communication intégrées : dispose d'un écran tactile haute définition intégré pour l'affichage en temps réel des paramètres clés tels que le facteur de puissance, la tension, le courant et la distorsion harmonique totale (THD). Prend en charge la communication RS485 et Ethernet, compatible avec des protocoles tels que Modbus et IEC 61850 pour une intégration facile dans les systèmes de gestion de l'énergie.
5. Conception modulaire et extensible : utilise des modules d'alimentation et des modules de filtre standardisés, permettant un ajout ou un retrait flexible en fonction de la capacité de compensation et des besoins de filtrage. Prend en charge les extensions futures et les mises à niveau fonctionnelles.

FAQ

Q1 : L'appareillage de commutation GGJ peut-il être utilisé dans des applications comportant de nombreux entraînements à fréquence variable (VFD) ?
R : Oui. Ce produit est spécialement conçu pour gérer les harmoniques générées par des charges non linéaires telles que les VFD, offrant de fortes capacités de suppression des harmoniques et de compensation de puissance réactive.
Q2 : La stratégie de contrôle prend-elle en charge la compensation par phases ?
R : Oui. Le contrôleur intelligent permet une détection et une compensation par phases, ce qui est particulièrement adapté aux systèmes de distribution d'énergie présentant un déséquilibre de charge triphasé.
Q3 : Est-il doté de fonctions d'enregistrement de données et d'analyse de l'efficacité énergétique ?
R : Oui. L'appareil peut enregistrer des données historiques sur la qualité de l'énergie et des enregistrements de commutation de compensation, et générer des graphiques de tendance du facteur de puissance et des rapports d'analyse de la consommation d'énergie.
Q4 : Quel est le niveau de protection ? Est-il adapté aux environnements à haute température ?
R : Le niveau de protection standard est IP30, avec des niveaux plus élevés disponibles sur demande. La plage de température de fonctionnement est de -5°C à +40°C. Pour les environnements à haute température, une ventilation améliorée ou des composants à température élevée sont recommandés.
Q5 : Fournissez-vous des services de conception et de simulation pour les systèmes de compensation ?
R : Oui, nous le faisons. Sur la base des paramètres du système utilisateur et des données de test de qualité de l'énergie, nous pouvons fournir une conception de système de compensation et une analyse de simulation pour garantir une configuration rationnelle et obtenir les résultats souhaités.
