Appareillage de commutation débrochable basse tension

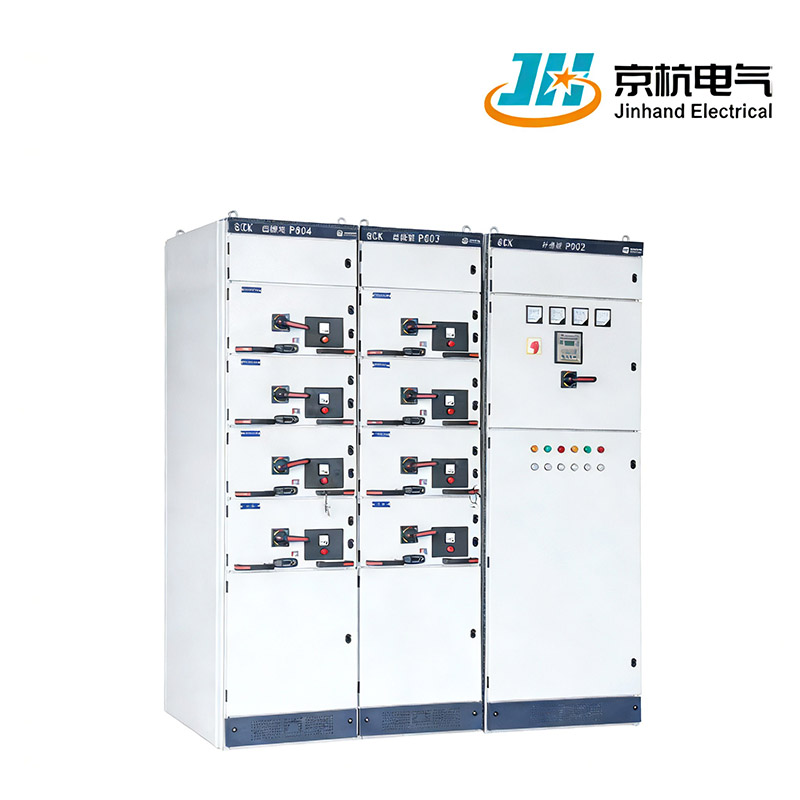

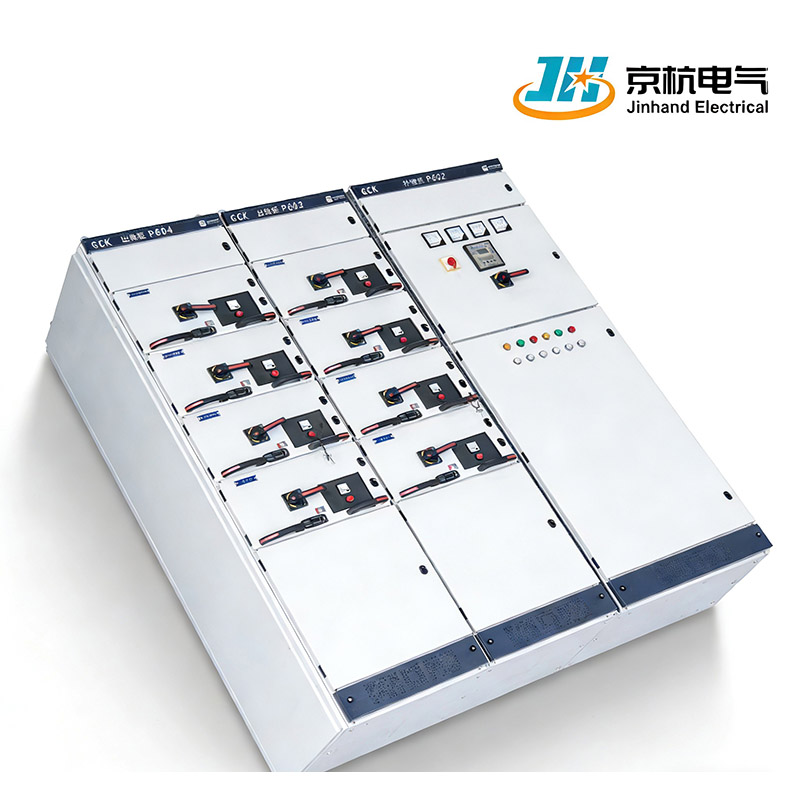

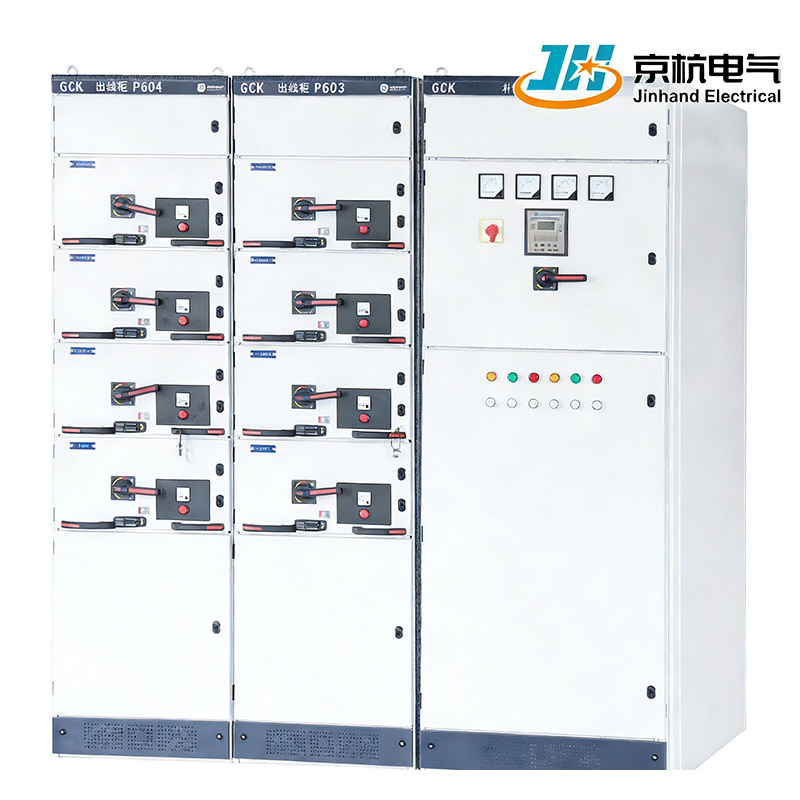

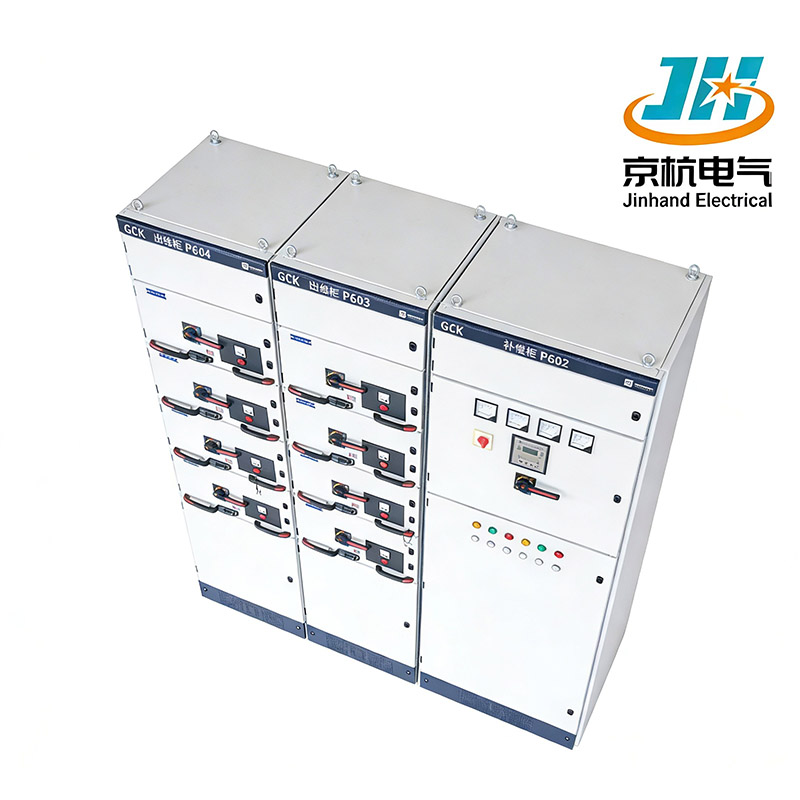

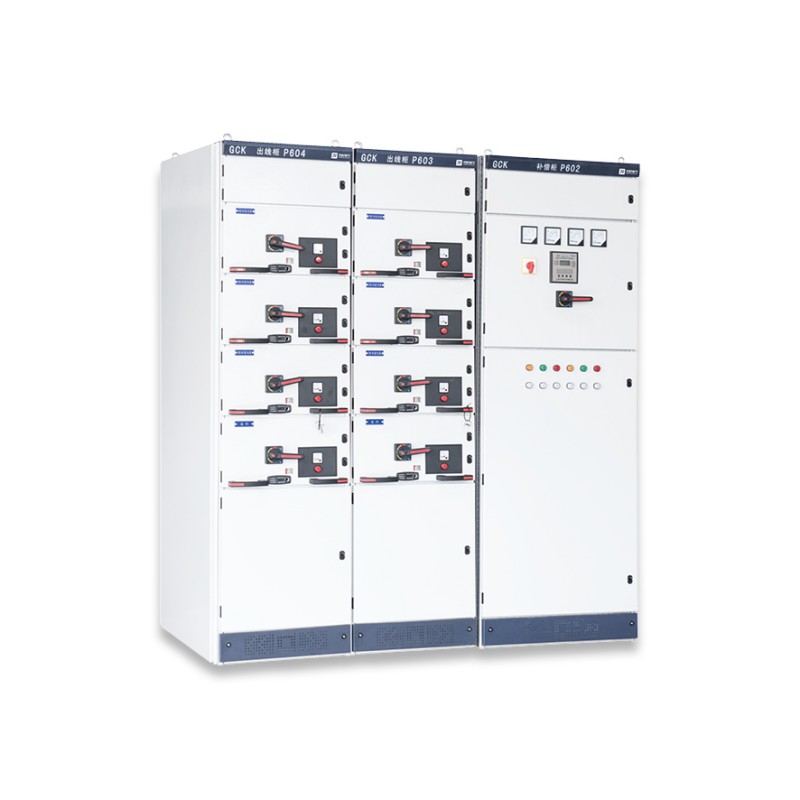

L'appareillage de commutation débrochable basse tension GCK, fabriqué par la société chinoise Jinhand Electrical, combine des unités PC et MCC pour les systèmes AC 50 Hz jusqu'à 660 V/3 150 A. En tant qu'usine et fournisseur leader, notre conception protégée par brevet offre une distribution d'énergie et un contrôle de moteur fiables pour les applications industrielles et électriques.

Avantages

1. Application polyvalente : conçu pour être utilisé dans les centrales électriques, les sous-stations et les entreprises industrielles, ce qui le rend adapté à un large éventail de besoins de distribution d'énergie.
2. Haute capacité : capable de gérer un courant de fonctionnement maximum de 3 150 A et une tension allant jusqu'à 660 V, garantissant des performances robustes dans des environnements exigeants.
3. Double fonctionnalité : combine un centre de distribution d'énergie (PC) et un centre de contrôle moteur (MCC) en une seule unité, rationalisant les opérations et réduisant les besoins en espace.

CONDITIONS ENVIRONNEMENTALES DE FONCTIONNEMENT

Principales caractéristiques

1. Système de distribution AC 50 Hz : spécialement conçu pour les systèmes AC 50 Hz, assurant la compatibilité avec l'infrastructure électrique standard.
2. Conversion et contrôle de l'énergie : facilite la conversion et le contrôle efficaces de la distribution d'énergie pour les applications d'alimentation, de moteur et d'éclairage.
3. Conception amovible : dispose d'un mécanisme amovible qui permet une maintenance et un remplacement faciles des composants, améliorant ainsi l'efficacité opérationnelle.
4. Construction robuste : construit pour résister aux rigueurs des environnements industriels, garantissant une fiabilité et une durabilité à long terme.
5. Sécurité améliorée : intègre des fonctionnalités de sécurité pour protéger contre les surcharges et les courts-circuits, offrant un fonctionnement sécurisé dans diverses applications.

Points forts du produit

1. Disposition PC + MCC intégrée : combine la distribution d'énergie et le contrôle du moteur dans une architecture compacte et intégrée, économisant considérablement de l'espace dans la salle de distribution et réduisant les coûts de câblage.
2. Capacité de coupure élevée et performances de tenue aux courts-circuits : courant de tenue de courte durée évalué par la barre omnibus horizontale jusqu'à 80 kA, courant de tenue de crête 176 kA. Le jeu de barres vertical offre également une capacité de tenue de 50 kA/110 kA, garantissant un fonctionnement stable dans des conditions extrêmes telles que les courts-circuits.
3.Unités à tiroirs modulaires : les unités à tiroirs standard sont disponibles en cinq tailles : 1/2, 1, 2, 3 et 4 unités. Prend en charge le remplacement à chaud pour une maintenance rapide et des ajustements fonctionnels, améliorant ainsi la disponibilité du système.
4. Interface de surveillance et de contrôle intelligente : les compteurs d'énergie intelligents en option et les modules de gestion des communications prennent en charge la surveillance en temps réel des paramètres électriques. Compatible avec les systèmes d'automatisation via des protocoles tels que Modbus et Profibus pour la surveillance à distance et la gestion de l'énergie.
5. Verrouillage de sécurité à plusieurs niveaux : dispose de quatre positions : « Service », « Test », « Isolé » et « Retiré ». Équipé de doubles verrouillages mécaniques et électriques pour éviter les erreurs de fonctionnement et assurer la sécurité du personnel.

FAQ

Q1 : L'appareillage GCK peut-il être utilisé dans des zones à haute altitude ?
R : Oui. Il peut fonctionner normalement à des altitudes allant jusqu'à 2 000 mètres. Pour les altitudes supérieures à 2 000 mètres, une conception de déclassement conforme aux normes est requise et nous pouvons fournir des solutions correspondantes.
Q2 : Prend-il en charge plusieurs méthodes de démarrage de moteur ?
R : Oui. Il peut être configuré avec diverses unités de commande de moteur telles que des démarreurs directs, des démarreurs étoile-triangle, des démarreurs progressifs et des variateurs de fréquence, selon les besoins.
Q3 : Le niveau de protection IP40 est-il adapté aux environnements humides ?
R : IP40 convient aux environnements industriels généraux et protège contre les objets solides ≥1 mm. Pour les environnements humides ou poussiéreux, un niveau de protection plus élevé ou des mesures de contrôle environnemental supplémentaires sont recommandés.
Q4 : Prend-il en charge l’extension de l’armoire via une disposition parallèle ?
R : Oui. L'armoire adopte une conception modulaire standardisée, prenant en charge plusieurs armoires en parallèle pour faciliter l'extension du système et la combinaison fonctionnelle.
Q5 : Quel est le délai de livraison typique ? Les personnalisations sont-elles acceptées ?
R : Les commandes de configuration standard ont un délai de livraison d'environ 15 à 25 jours ouvrables. Nous prenons en charge les personnalisations non standard, y compris les dimensions spéciales, les couleurs, les configurations fonctionnelles, etc., sous réserve de négociation du schéma.
