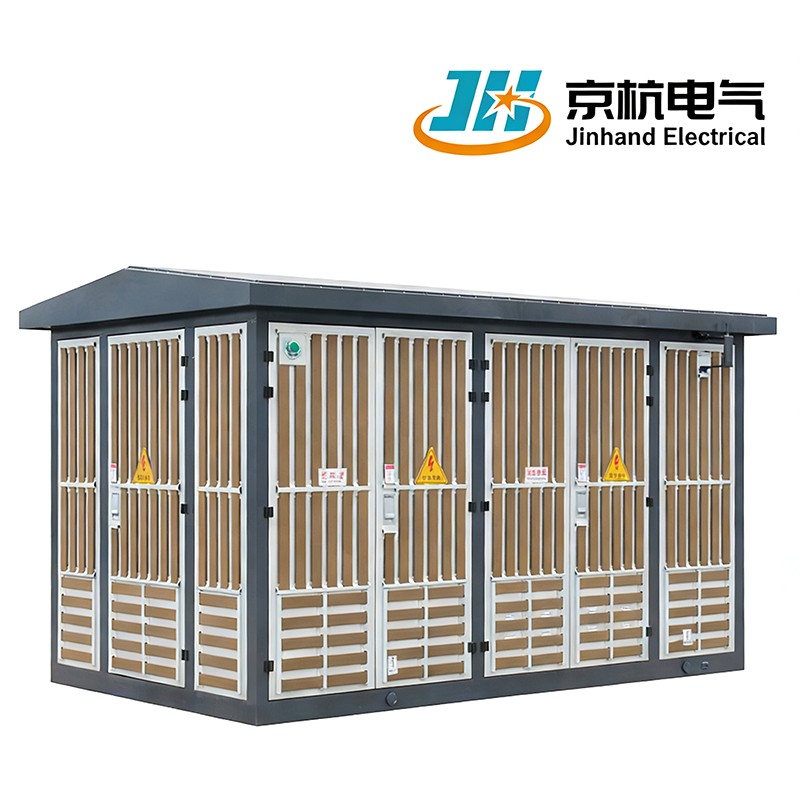

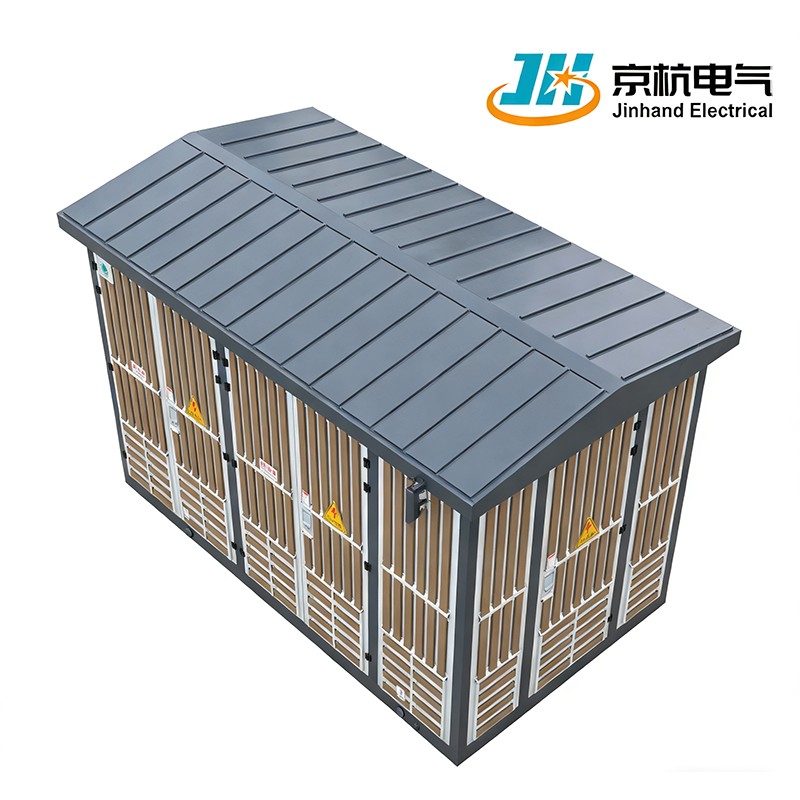

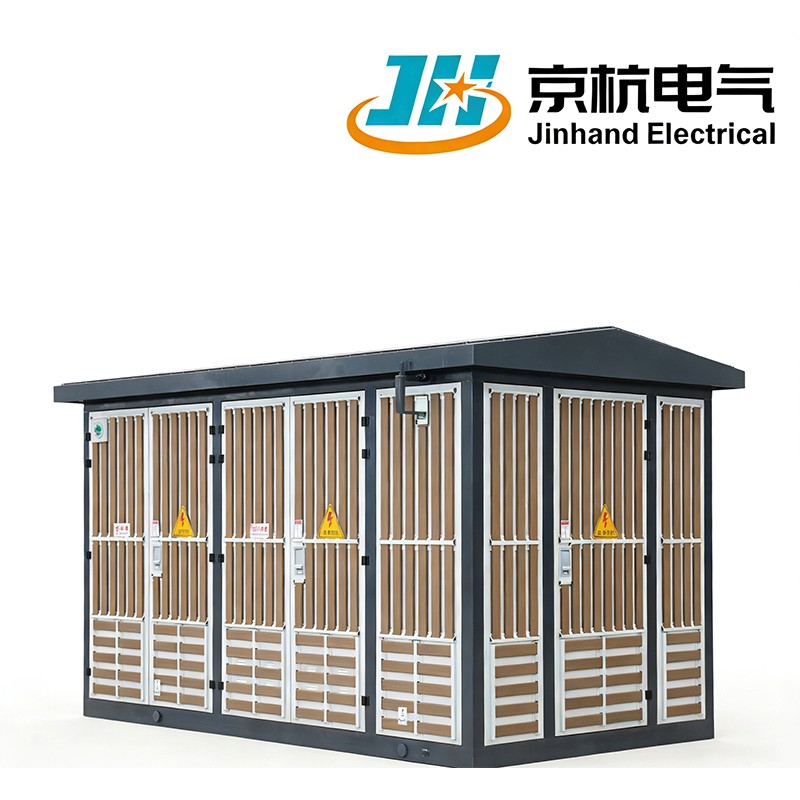

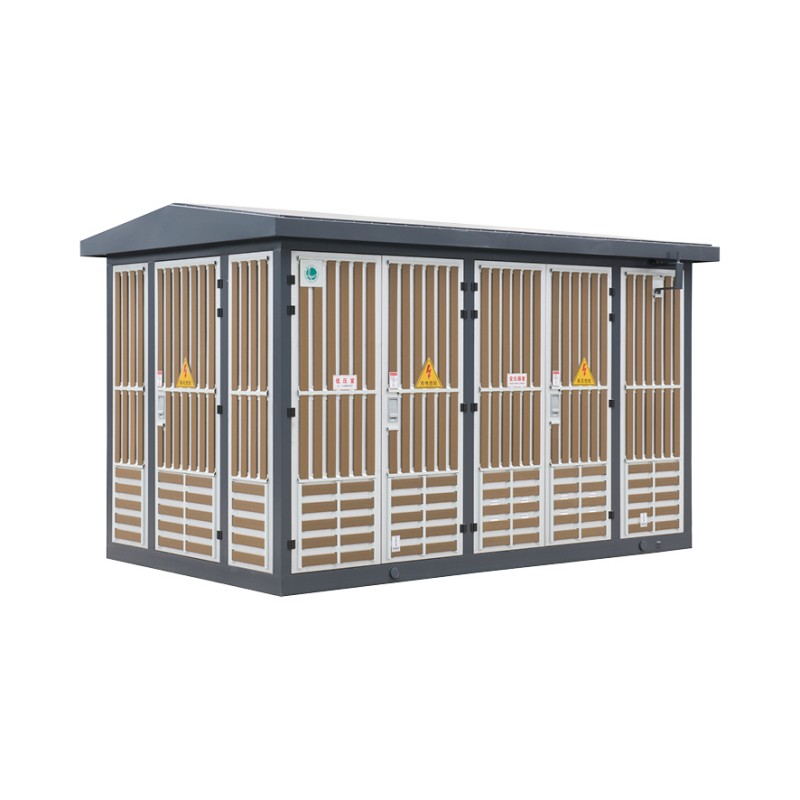

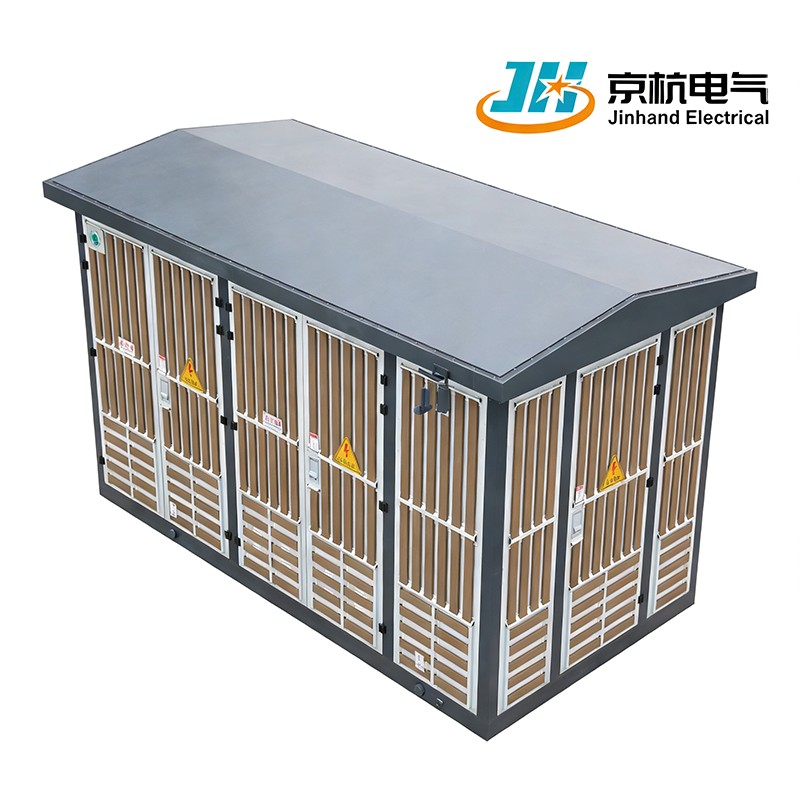

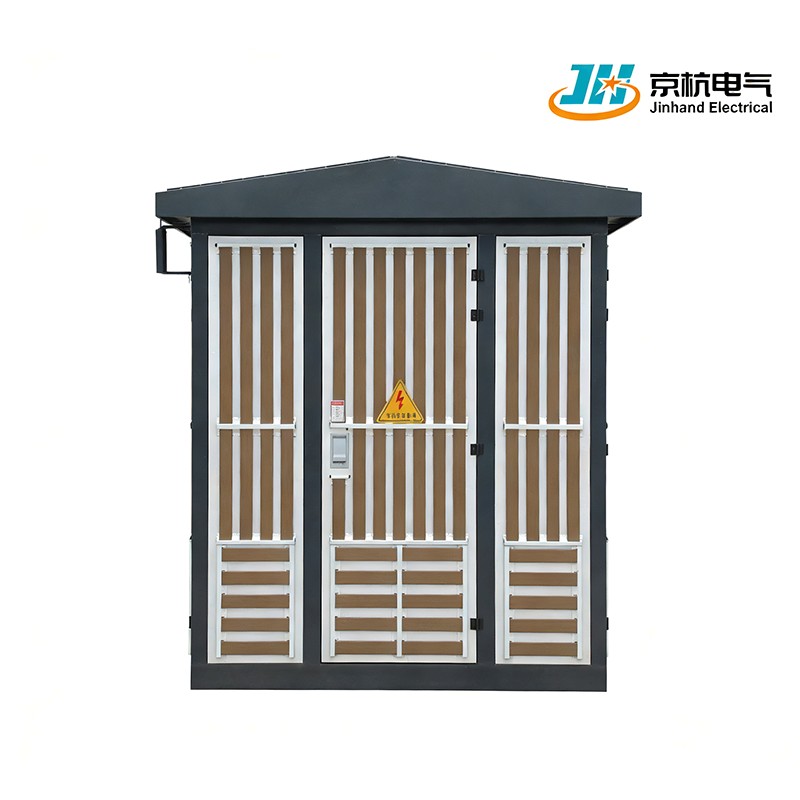

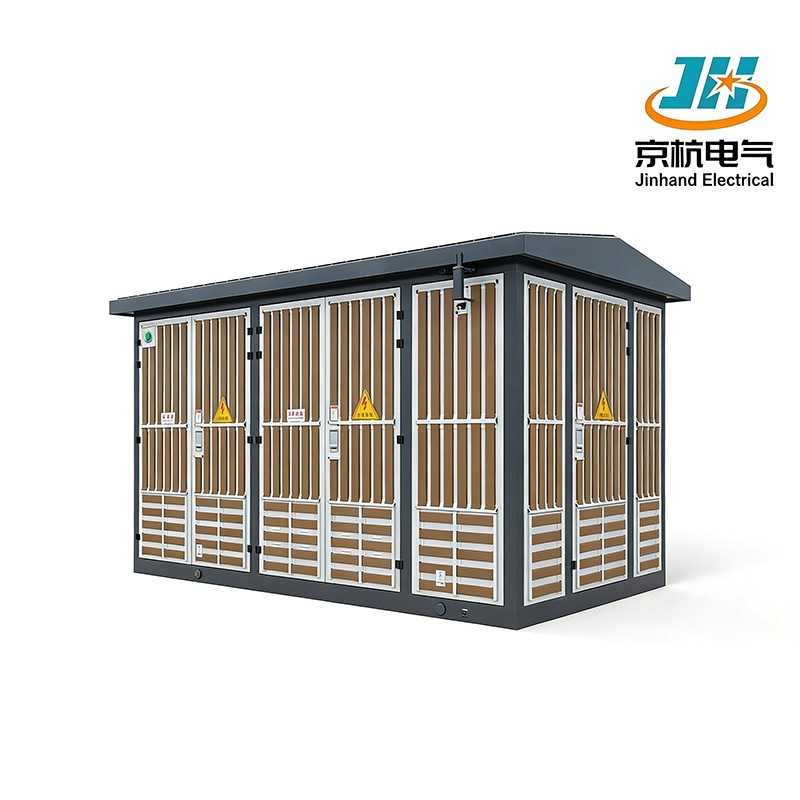

Jinhand Electric Co., Ltd. s'engage à fournir à ses clients des équipements électriques efficaces et fiables, en tirant parti de notre riche expérience industrielle pour soutenir la réussite commerciale. En tant que principal fournisseur d'équipements électriques en Chine, notre usine est équipée d'installations de production avancées et de mesures de contrôle de qualité strictes pour garantir que nos produits répondent aux besoins des clients. La sous-station préfabriquée en tension est une solution exceptionnelle de distribution d’énergie intérieure adaptée à divers scénarios d’application.
1. Conformité aux normes : entièrement conforme à la norme GB17467 « Sous-station préfabriquée haute tension/basse tension », garantissant fiabilité et sécurité.
2. Applications polyvalentes : convient à divers environnements, notamment la distribution d'énergie publique urbaine, les entreprises industrielles et minières, les bâtiments urbains, les communautés résidentielles, les champs de pétrole, les quais, les hôtels, les parcs et les chantiers de construction.
3. Options d'alimentation flexibles : capable de réaliser un réseau en anneau ou une alimentation de terminal, offrant une flexibilité dans la distribution d'énergie.
| Article | Unité | Appareils électriques à haute tension | Transformateur | Appareils électriques basse tension |
| Tension nominale | kV | 6/10 | 60/0,410/0,4 | 0.4 |
| Capacité nominale | kVA |
|
50~1600 |
|
| Courant nominal | A | 200, 400, 630 |
|
100~3200 |
| Courant assigné de coupure en court-circuit | A | Interrupteur de charge 400-600 |
|
15 ~ 63 kA |
| kA | Le commutateur combiné dépend du fusible |
|
||
| Courant de tenue de courte durée nominal | kA | 16,20(4s) |
|
15(1s) |
|
|
30(1s) | |||
| Courant de tenue de crête nominal | kA | 31.5,50 |
|
30 |
|
|
63 | |||
| Tension de tenue à la fréquence industrielle (1 min) | kV | Phase à terre et phase à phase 32/42 | 25/35 Immersion dans l'huile | ≤0,3,2 |
| fracture d'isolement 36/48 | 20/28Sec | >0,3,2,5 | ||
| Tension de tenue aux chocs de foudre (crête) | kV | Phase à terre et phase à phase 60/75 | 60/75 |
|
| Fracture d'isolement 70/85 |
|
|||
| Niveau de bruit | ab |
|
IP23 |
|
Remarque : lorsque la capacité du transformateur est inférieure à 200 KVA, les éléments 5 et 6 ne sont pas requis.
1. Conception préfabriquée : conçue comme une sous-station préfabriquée, facilitant une installation facile et réduisant le temps de construction sur site.
2. Intégration haute et basse tension : intègre des systèmes haute tension et basse tension, permettant une gestion efficace de l'énergie.
3. Durabilité et fiabilité : construit pour résister à des conditions environnementales difficiles, garantissant des performances à long terme et un entretien minimal.
1. Structure préfabriquée intégrée : l'assemblage préfabriqué et modulaire en usine réduit le temps et les coûts de construction sur site, améliorant ainsi l'efficacité de la réalisation du projet.
2. Conception intégrée haute tension et basse tension : les équipements électriques et les transformateurs haute tension et basse tension sont disposés dans une disposition compacte et intégrée, économisant de l'espace et adapté aux sites à superficie limitée.
3. Configuration de capacité flexible : la capacité du transformateur varie de 50 à 1 600 kVA pour répondre aux différentes exigences de charge électrique, avec prise en charge de solutions personnalisées.
4. Haute protection et forte adaptabilité : l'indice de protection élevé du boîtier permet une adaptation aux environnements extérieurs difficiles, adapté à divers environnements tels que les parcs industriels, les zones résidentielles, les ports et les champs pétrolifères.
5. Surveillance intelligente en option : prend en charge l'ajout de modules de surveillance intelligents pour la surveillance en temps réel de la température, du courant, de la tension et d'autres paramètres.
Q1 : La sous-station préfabriquée est-elle adaptée aux zones de haute altitude ?
R : Oui, la conception du produit prend en compte l'adaptabilité à l'altitude et prend en charge un fonctionnement normal dans des zones allant jusqu'à 2 000 mètres au-dessus du niveau de la mer. Des conceptions personnalisées sont disponibles pour les altitudes plus élevées.
Q2 : prend-il en charge les modes d'alimentation du réseau en anneau et du terminal ?
R : Oui. Il peut être configuré soit pour un réseau en anneau, soit pour l'alimentation électrique des terminaux en fonction des exigences du système de distribution, offrant ainsi une flexibilité pour différentes structures de réseau.
Q3 : L’installation nécessite-t-elle des fondations spéciales ?
R : Les exigences en matière de fondation sont simples, généralement une base plate en béton. Nous fournissons des dessins de fondations et des conseils d’installation pour une construction rapide et facile.
Q4 : Inclut-il une protection contre la foudre et une mise à la terre ?
R : Oui, le produit est doté de dispositifs de protection contre la foudre intégrés et d'un système de mise à la terre dédié, conformes aux normes nationales de sécurité électrique.
Q5 : La maintenance nécessite-t-elle du personnel spécialisé ?
R : L'entretien quotidien est simple et la conception modulaire facilite l'inspection et la réparation. Nous fournissons des manuels de formation opérationnelle et de maintenance, et pouvons également conclure des contrats de services de maintenance.
Notre engagement envers la qualité nous a non seulement aidé à établir des relations commerciales solides et à long terme sur six continents, mais également une multitude d'avis élogieux.
Après plus de dix ans de développement progressif, Jinhand est devenu l'un des principaux fabricants et fournisseurs d'équipements électriques en Chine. Notre usine est équipée d'une multitude de technologies et de machines de pointe, et nous vous encourageons à commander nos produits fabriqués en Chine de qualité supérieure à des prix raisonnables.
