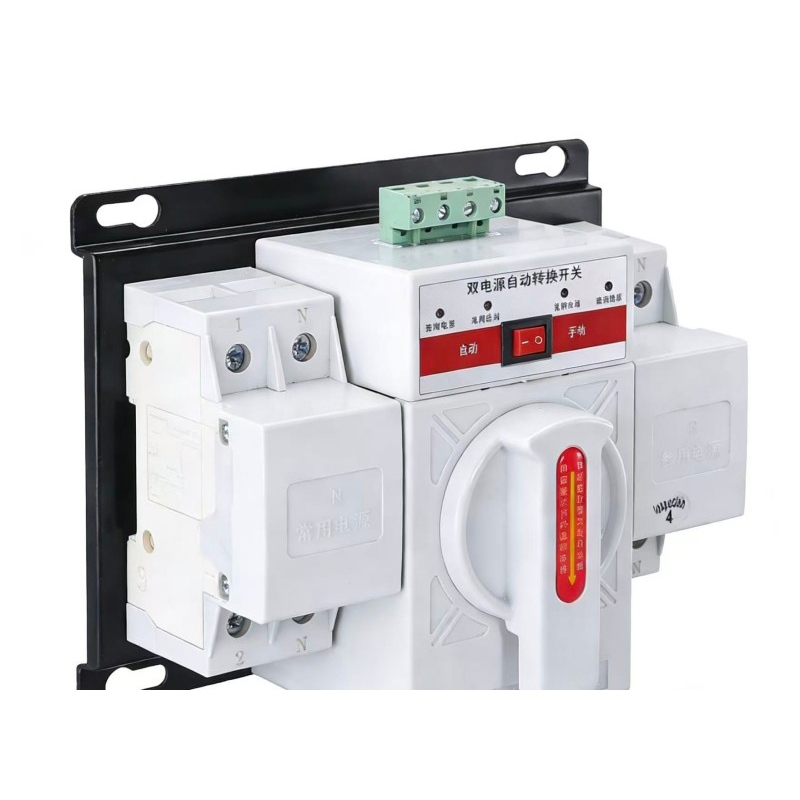

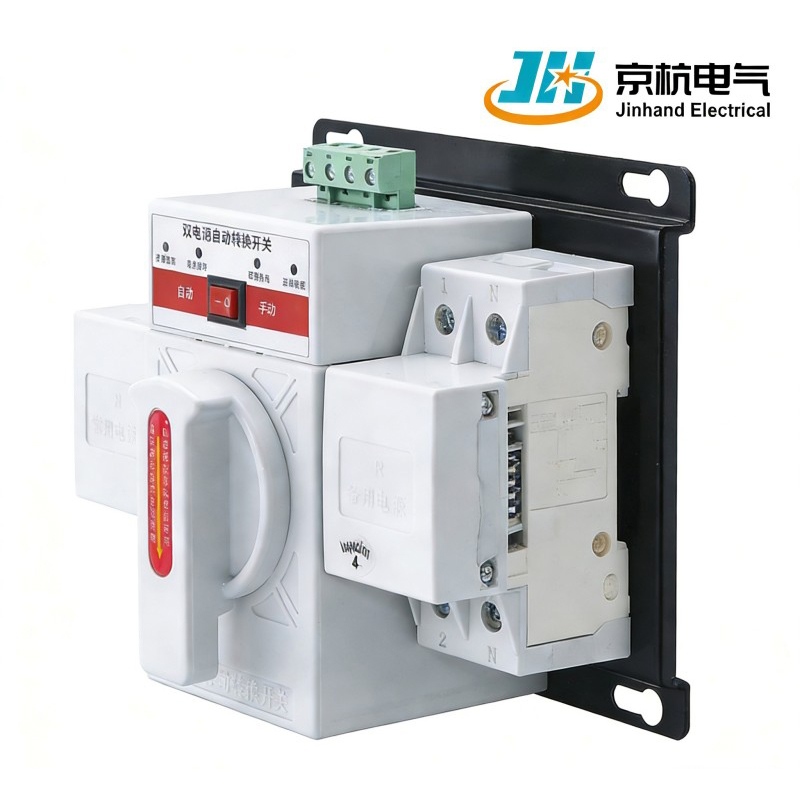

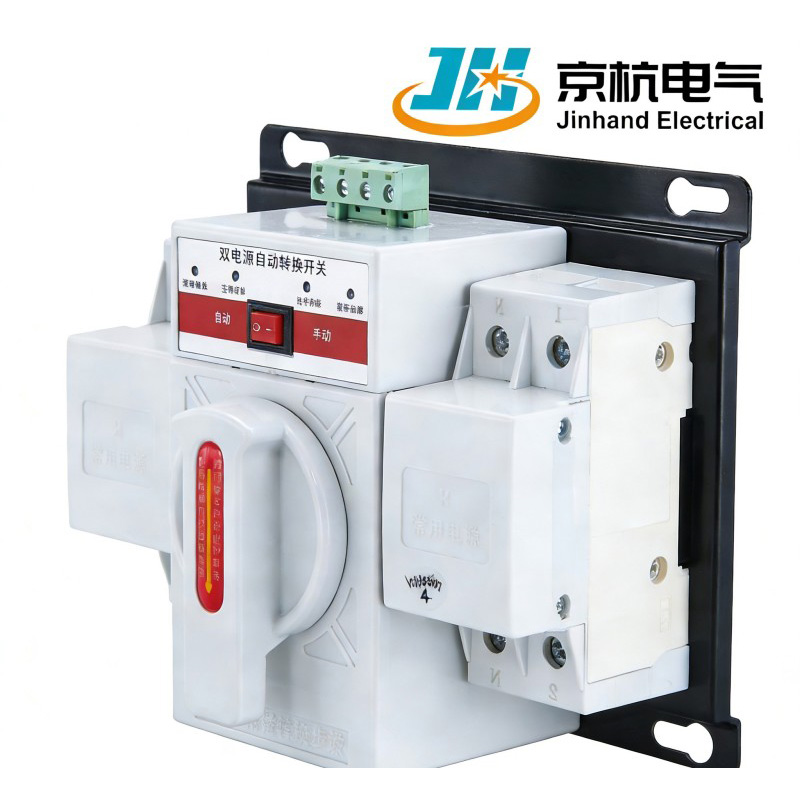

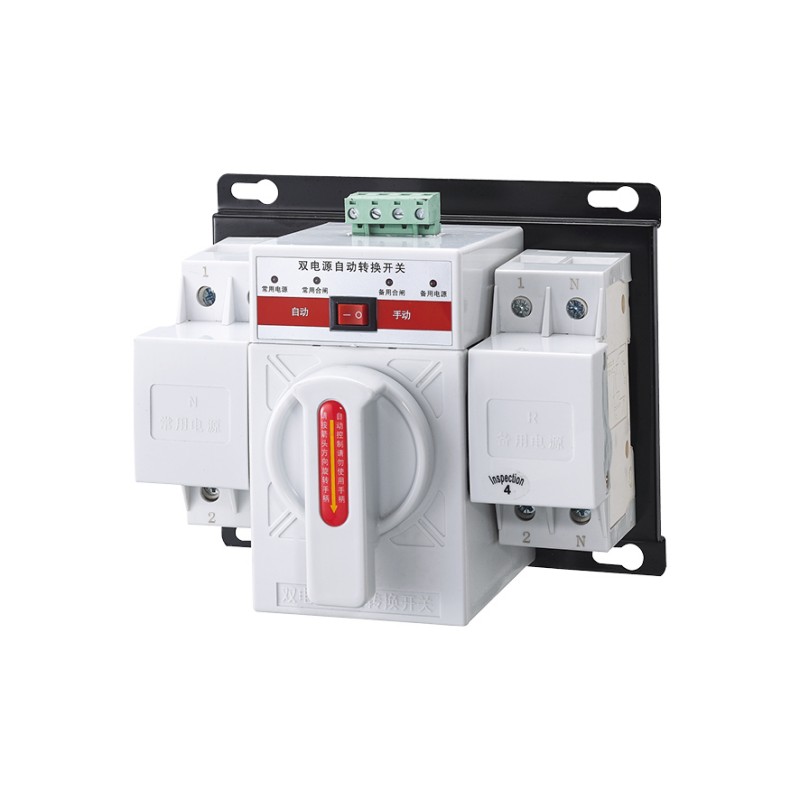

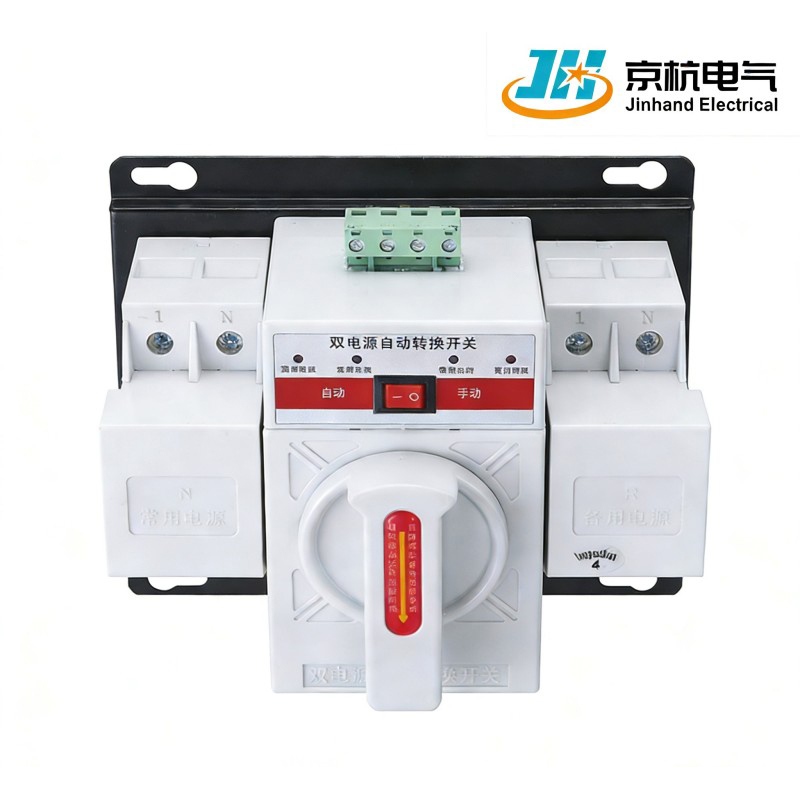

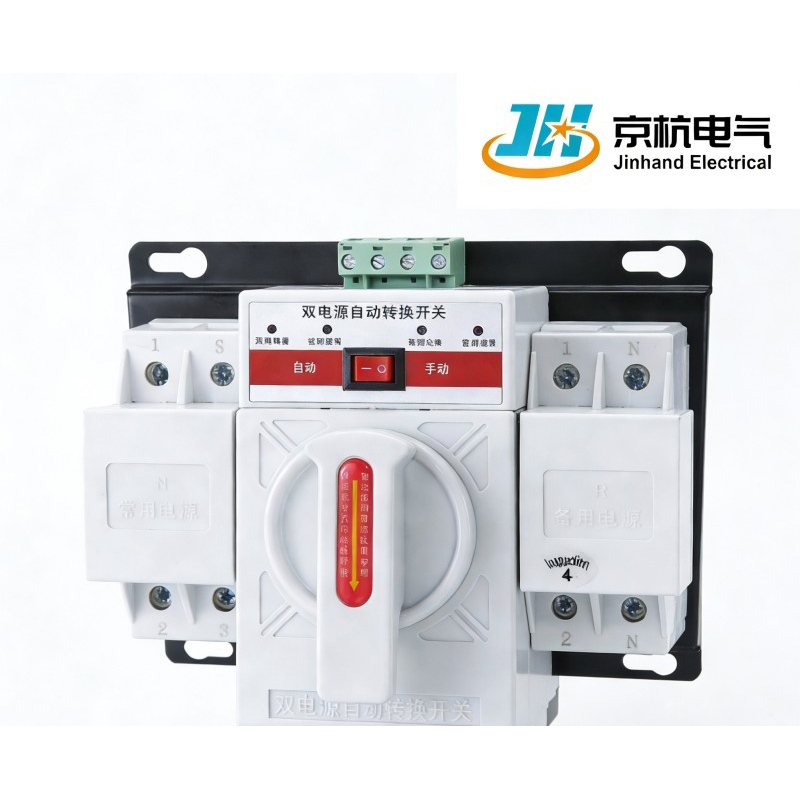

Le commutateur de transfert automatique JHQ1 pour double alimentation de Jinhand Electrical est conçu pour les systèmes à double circuit fonctionnant à 50 Hz ou 60 Hz CA, avec des tensions de 220 V ou 380 V et des courants jusqu'à 63 A. Ce commutateur compact permet une commutation sélective de la source d'alimentation et offre une protection contre les courts-circuits, les surcharges et les sous-tensions. Doté d'un entraînement à moteur unique pour un fonctionnement fluide et de verrouillages mécaniques pour la sécurité, ce produit fiable est disponible auprès d'un fabricant et fournisseur de confiance en Chine.
1. Commutation sélective : permet aux utilisateurs de basculer entre deux sources d'alimentation selon les besoins, améliorant ainsi la flexibilité opérationnelle.
2. Sécurité et protection : offre une protection complète contre les courts-circuits, les surcharges, les sous-tensions et les pertes de tension, garantissant la sécurité des systèmes d'alimentation.
3. Conformité à la protection incendie : convient aux environnements qui nécessitent une conformité en matière de sécurité incendie, tels que les immeubles de bureaux, les hôpitaux et les centres commerciaux.
4. Longue durée de vie : conçu pour la durabilité et la fiabilité, ce qui entraîne une durée de vie opérationnelle plus longue.
5. Fonctionnement silencieux : le mécanisme d'entraînement à moteur unique garantit un fonctionnement fluide et sans bruit avec une force d'impact minimale.
1. État normal de l'alimentation principale : lorsque l'alimentation principale fonctionne normalement et que le commutateur de fonction est réglé sur la position automatique, le disjoncteur de secours s'ouvre tandis que le disjoncteur principal se ferme. Cela garantit que l’alimentation principale est connectée à la charge.
2. Détection d'interruption de tension : S'il y a une interruption de tension dans une ou les trois phases de l'alimentation principale, le commutateur de transfert automatique (ATS) détecte cette condition anormale.
3. Transfert de charge : l'ATS transfère la charge de l'alimentation principale à l'alimentation de secours, à condition que l'alimentation de secours dispose d'une tension normale.
4. Restauration de l'alimentation : Une fois que l'alimentation principale revient à des niveaux de tension normaux, l'ATS rebascule automatiquement la charge de l'alimentation de secours à l'alimentation principale.
5. Fonctions clés
Commutation automatique : assure un transfert de charge transparent en fonction de l'état de l'alimentation électrique pour maintenir un fonctionnement continu.
Surveillance en temps réel : surveille en permanence la tension de l'alimentation pour garantir la stabilité et la sécurité du système.
Fiabilité : Fournit une assurance d’alimentation de secours pour éviter les perturbations dues aux pannes de courant principales.
1. Spécifications nominales : fonctionne à AC 50 Hz ou 60 Hz avec des tensions nominales de 220 V ou 380 V et prend en charge des courants jusqu'à 63 A.
2. Conception compacte: présente une taille compacte et une structure simple, rendant l'installation et le fonctionnement simples.
3. Options de configuration : disponibles en configurations 3P (triphasé) et 4P (quatre phases) pour répondre à divers besoins d'application.
4. Mécanisme de verrouillage : équipé de verrouillages mécaniques et électriques pour une commutation fiable entre les sources d'alimentation principale et de secours.
5. Modes manuel et automatique : prend en charge les modes de commutation manuels et automatiques, offrant une polyvalence de fonctionnement.
6. Indication d'état : comprend des bornes de câblage pour les connexions utilisateur et des indicateurs sur l'A.T.S. panneau pour afficher l’état ouvert ou fermé des disjoncteurs.
7. Conformité aux normes : répond à la norme GB/T 14048.11, garantissant le respect des réglementations de sécurité et de performance.
1. Commutation automatique intelligente : passe automatiquement à l'alimentation de secours en cas de panne de courant principale et revient lorsque cela est normal, assurant une alimentation continue.
2. Protection sélective à double alimentation : prend en charge la protection contre les surcharges, les courts-circuits et les sous-tensions pour les sources principales et de secours avec des fonctions de déclenchement indépendantes.
3. Modes de fonctionnement multiples : prend en charge les modes automatique, manuel et de contrôle à distance pour répondre à divers besoins d'application.
4. Conception modulaire compacte : la structure peu encombrante permet une installation flexible dans des boîtes de distribution standard.
1. Auto-diagnostic et surveillance de l'état : la détection de tension intégrée et l'auto-diagnostic des défauts réduisent le besoin d'inspections manuelles.
2. Conception de maintenance modulaire : le contrôleur, le moteur d'entraînement et le mécanisme de fonctionnement sont modulaires pour un remplacement rapide des composants défectueux.
3. Conception longue durée : durée de vie mécanique jusqu'à 10 000 cycles, durée de vie électrique 5 000 cycles, réduisant les coûts de remplacement et de maintenance.
4. Faible consommation d'énergie en veille : faible consommation d'énergie au ralenti et fonctionnement économe en énergie.
1. Conception structurelle à haute résistance : boîtier en plastique technique renforcé ignifuge ; pièces métalliques internes nickelées pour une résistance à la corrosion et à l'usure.
2. Large plage d'adaptation de tension : large plage de surveillance de tension pour les sources principales et de secours, résistante aux fluctuations et aux interférences du réseau.
3. Capacité de fonctionnement à large température : température de fonctionnement de -25 ℃ à + 55 ℃, adaptée à différents climats.
4. Résistance aux vibrations et aux chocs : réussit les tests de vibrations et de chocs mécaniques, adaptés aux environnements tels que les salles de serveurs et les ateliers.
1. Chaîne d'assemblage entièrement automatisée : les processus clés tels que l'assemblage de moteurs, le soudage par contact et les tests de contrôleurs sont automatisés.
2. Double test fonctionnel : chaque unité est soumise à des tests de performance électrique et à des tests de liaison mécanique.
3. Contrôle de qualité strict : met en œuvre le système de gestion de la qualité ISO 9001 avec une inspection à 100 % des composants critiques.
4. Système de gestion de la traçabilité : chaque produit possède un numéro de série unique pour une traçabilité complète du processus.
1. Prend-il en charge la commutation entre le générateur et l'alimentation du réseau ?
Oui, peut être réglé en mode priorité réseau ou priorité générateur avec temps de commutation réglable.
2. Y a-t-il une coupure de courant pendant la commutation ?
La conception « pause avant fabrication » entraîne une brève interruption, généralement ≤ 100 ms.
3. Prend-il en charge la surveillance à distance ?
Les modules de communication en option prennent en charge la surveillance et le contrôle de l'état à distance.
4. Quelles sont les exigences en matière d'ordre des phases lors de l'installation ?
Les séquences des phases d'alimentation principale et de secours doivent être identiques ; sinon, la commutation pourrait échouer ou endommager l'équipement.
1. "Sélection de la série JHQ1 pour plusieurs projets d'onduleurs de centres de données. Commutation fiable, fonctionnement stable, garantissant efficacement une alimentation continue pour les charges critiques."
2. "Structure de produit compacte, fonctions complètes, particulièrement adaptée aux hôpitaux, aux institutions financières et à d'autres endroits ayant des exigences élevées en matière de fiabilité de l'alimentation électrique."
