Disjoncteur intelligent à boîtier moulé

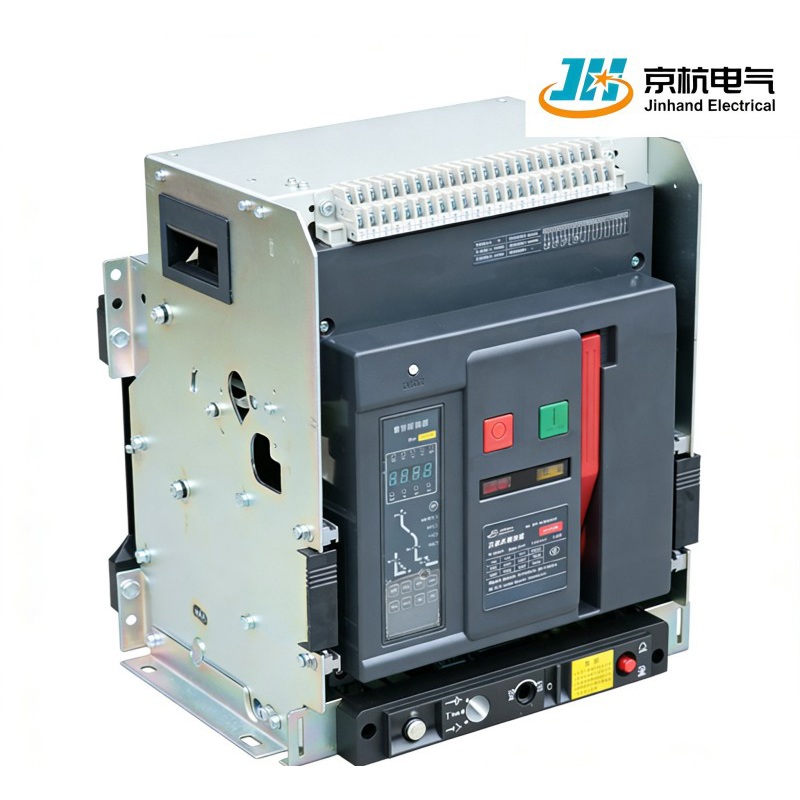

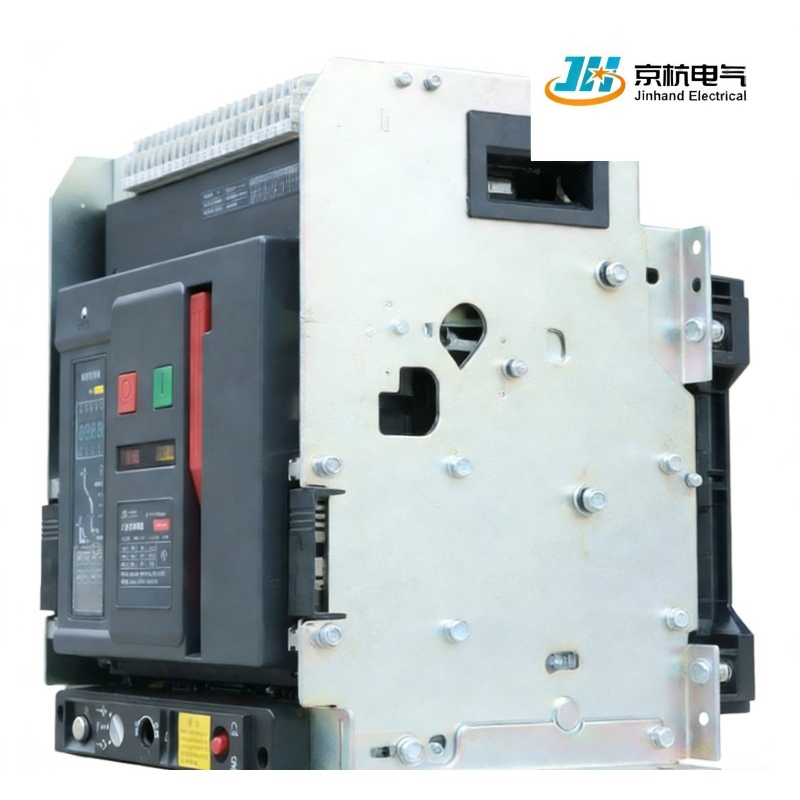

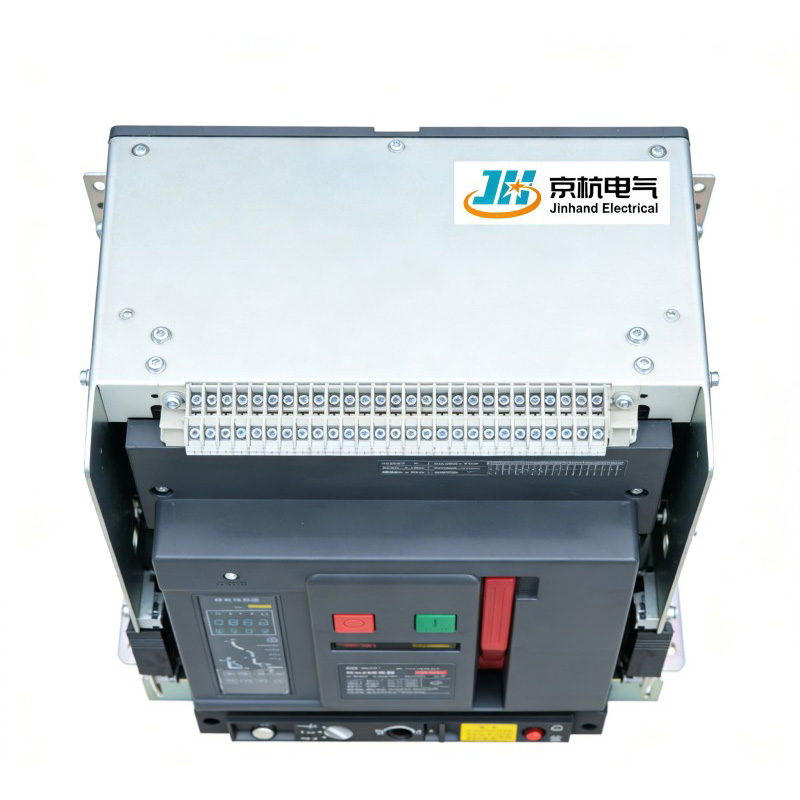

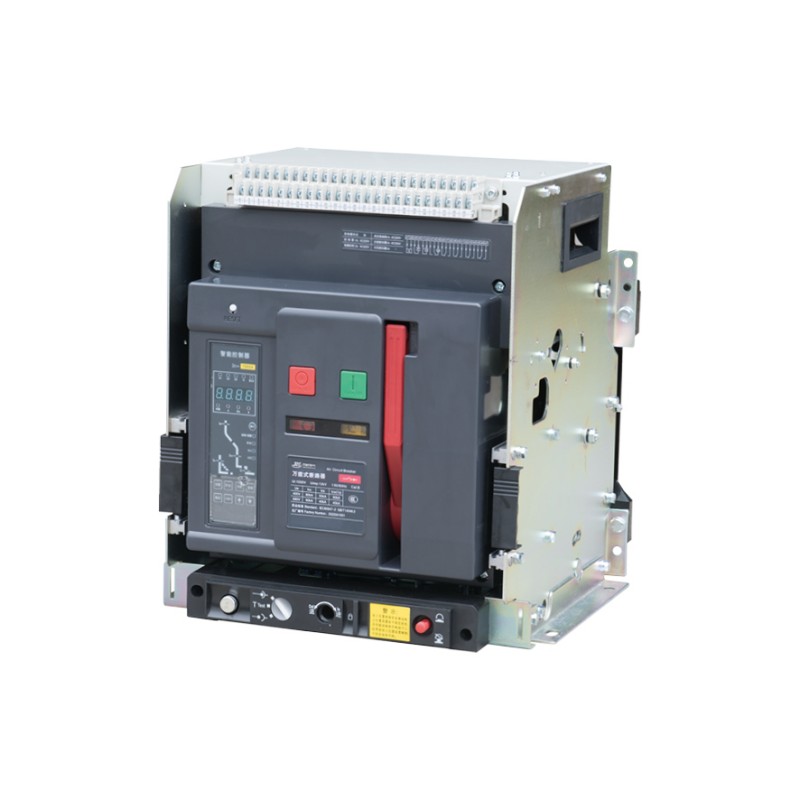

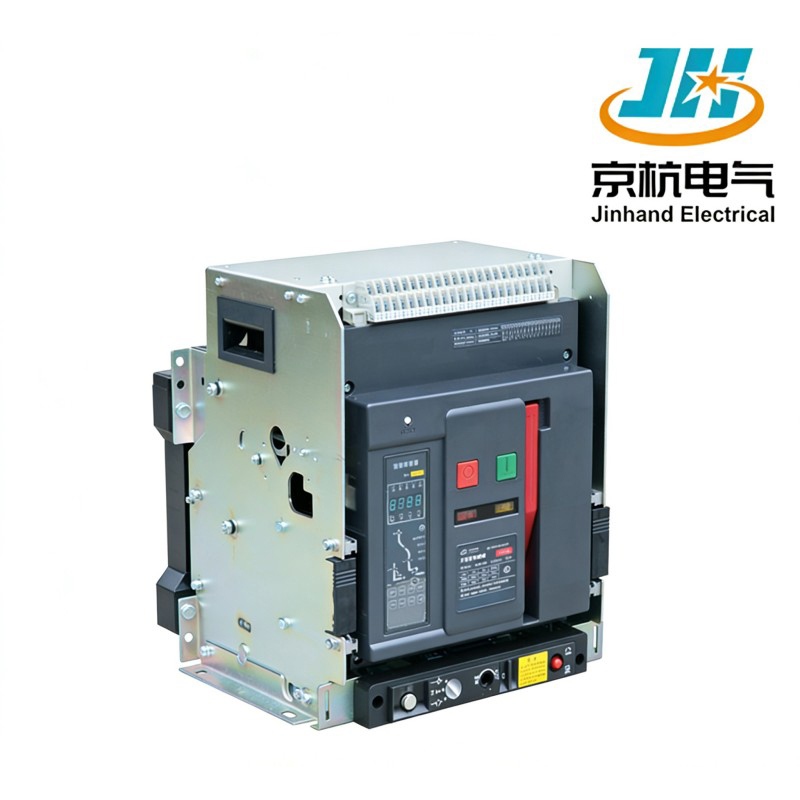

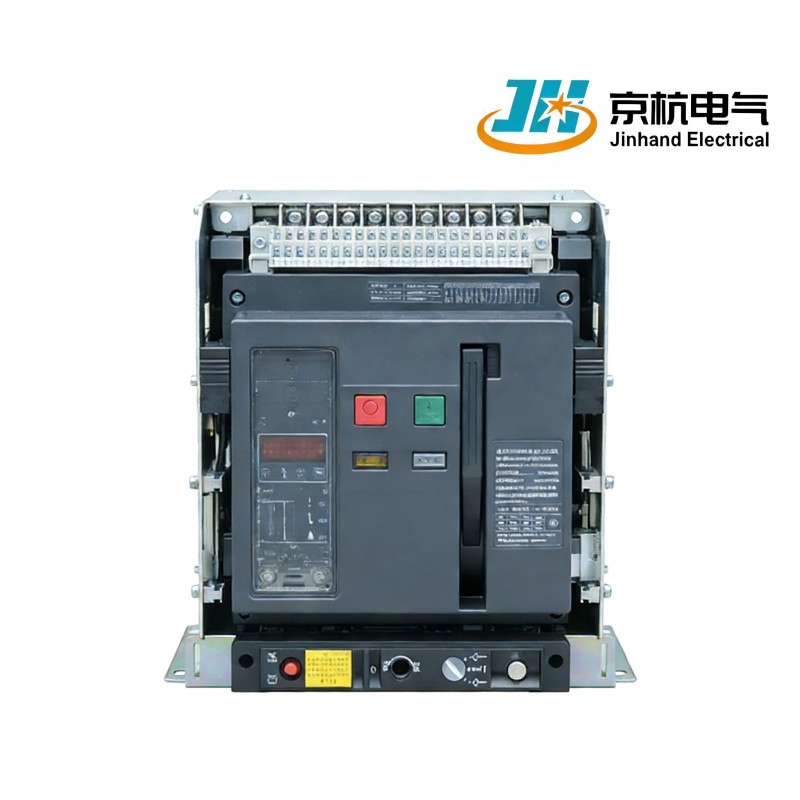

Le disjoncteur intelligent à boîtier moulé JHW1 de Jinhand Electrical en Chine offre une protection polyvalente pour les réseaux AC 50 Hz/60 Hz jusqu'à 1 140 V et 6 300 A. Cette solution fournie directement en usine offre une protection intelligente contre les surcharges, les courts-circuits, les sous-tensions et les défauts à la terre avec déclenchement sélectif et automatisation à distance via une interface de communication ouverte. En tant que fabricant et fournisseur fiable, nous garantissons une distribution d’énergie fiable et une sécurité opérationnelle améliorée.

Avantages

1. Protection intelligente : dispose d'un déclenchement sélectif précis pour améliorer la fiabilité de l'alimentation électrique et éviter les pannes inutiles.
2. Large plage de courant : prend en charge les courants nominaux de 200 A à 6 300 A, ce qui le rend adapté à divers besoins de distribution d'énergie.
3. Fonctionnalité à distance : équipé d'une interface de communication ouverte pour le contrôle à distance, la signalisation, la mesure et le réglage, facilitant l'intégration avec les systèmes d'automatisation.

PRINCIPAUX PARAMÈTRES TECHNIQUES

Principales caractéristiques

1. Spécifications nominales : convient aux réseaux de distribution d'énergie AC 50 Hz/60 Hz avec des tensions nominales allant jusqu'à 400 V à 1 140 V.
2. Protection complète contre les défauts : protège contre les surcharges, les sous-tensions, les courts-circuits et les défauts de terre monophasés, protégeant les lignes et équipements électriques.
3. Tension de tenue aux impulsions élevée : capable de résister à des impulsions de 8 000 V à 2 000 mètres d'altitude, réglable pour différentes altitudes (maximum 12 000 V).
4. Fonctionnalité de l'isolateur : peut fonctionner comme un isolateur lorsqu'il n'est pas équipé d'un contrôleur intelligent ou de capteurs, garantissant ainsi la polyvalence des applications.

Points forts du produit

1. Protection intelligente de la plage de courant complète : couvre toute la plage de courant de 200 A à 6 300 A, intégrant une protection contre les surcharges, les courts-circuits, les sous-tensions et les défauts à la terre.
2. Déclenchement sélectif intelligent : comporte une discrimination temps-courant pour une coordination sélective entre la protection en amont et en aval, minimisant les zones de panne de courant et améliorant la continuité de l'alimentation électrique.
3. Interface de communication ouverte : prend en charge des protocoles tels que Modbus, Profibus et DeviceNet, permettant la surveillance à distance, le réglage des paramètres et le diagnostic des défauts.
4. Capacité de coupure élevée : capacité de coupure maximale en court-circuit jusqu'à 120 kA (systèmes 400 V), adaptée aux environnements de distribution d'énergie exigeants.

Optimisation des coûts opérationnels

1. Alertes intelligentes et surveillance de l'état : les capteurs intégrés pour l'enregistrement de la température, du courant et des formes d'onde de défaut prennent en charge la maintenance prédictive et réduisent les pannes inattendues.
2. Conception modulaire Plug-and-Play : les contrôleurs intelligents, les modules de communication et les contacts auxiliaires sont enfichables pour un remplacement rapide, minimisant ainsi les temps d'arrêt pour maintenance.
3. Longue durée de vie électrique et mécanique : durée de vie électrique jusqu'à 7 500 opérations, durée de vie mécanique jusqu'à 15 000 opérations, réduisant considérablement la fréquence de remplacement.
4. Fonction de surveillance de la qualité de l'énergie : module d'analyse de la qualité de l'énergie en option pour la surveillance en temps réel des harmoniques et des fluctuations de tension, facilitant ainsi la gestion de l'efficacité énergétique.

Logistique et installation

1. Emballage compact standardisé : emballage de qualité industrielle résistant aux chocs et à l'humidité avec un étiquetage clair, adapté à l'expédition par palettes ou par conteneurs.
2. Conception prête à l'installation : préconfigurée et fonctionnellement testée avant expédition, prend en charge le rail DIN ou le montage fixe avec des bornes clairement marquées.
3. Options de montage flexibles : prend en charge l'installation verticale ou horizontale, compatible avec divers panneaux de distribution, unités débrochables et appareillage de commutation à compartiment fixe.
4. Réseau logistique mondial : s'associe à des prestataires logistiques professionnels pour la livraison porte à porte, le dédouanement et l'assistance localisée.

Durabilité et stabilité

1. Conception à indice de protection élevé : indice de protection du boîtier jusqu'à IP40 (IP54 lorsqu'il est installé dans des armoires), résistant à la poussière et aux doigts, adapté aux environnements industriels.
2. Performances électriques à haute altitude : maintient une tension de tenue aux impulsions de 8 000 V à 2 000 mètres d'altitude, réglable jusqu'à 12 000 V pour les applications à haute altitude.
3. Large plage de températures de fonctionnement : fonctionnement fiable de -25 ℃ à + 70 ℃, avec une plage de températures de stockage encore plus large pour une adaptabilité au climat mondial.
4. Forte immunité aux interférences : la compatibilité électromagnétique est conforme à la norme CEI 60947-2, résistante aux surtensions et aux interférences transitoires rapides.

Avantages du processus de production

1. Lignes d'assemblage et de test entièrement automatisées : les processus clés utilisent un assemblage robotique avec inspection visuelle et marquage laser intégrés.
2. Validation rigoureuse des tests de type : chaque série de produits est soumise à des tests de type complets, notamment des tests d'élévation de température, de résistance à court terme, de durée de vie et de CEM.
3. Application de matériaux respectueux de l'environnement : boîtier en plastique à haute résistance, ignifuge et résistant à l'arc ; les pièces métalliques internes sont plaquées argent ou étamé.
4. Traçabilité complète de la qualité du processus : le système MES permet un enregistrement et une traçabilité complets des données, des matières premières aux produits finis.

FAQ

1.Est-il adapté aux systèmes DC ?
Cette série est conçue uniquement pour les systèmes AC ; des modèles de disjoncteurs CC dédiés sont requis pour les applications CC.
2.Le contrôleur intelligent peut-il être mis à niveau sur site ?
Prend en charge les mises à niveau en ligne du micrologiciel via des interfaces de communication ou des ports USB.
3. Des considérations sur la dissipation thermique sont-elles nécessaires lors de l’installation ?
Un espace de ventilation adéquat au-dessus et en dessous est recommandé ; évitez les regroupements denses de plusieurs unités pour garantir la dissipation thermique et les performances.
4. Prend-il en charge une protection équilibrée à quatre pôles ?
Les modèles à quatre pôles offrent des options de courant nominal au pôle neutre de 50 % ou 100 %, avec prise en charge de la protection sur tous les pôles.
5.Les interfaces de communication sont-elles isolées ?
Les interfaces de communication disposent d'une isolation par optocoupleur pour une forte immunité aux interférences et une transmission longue distance.
