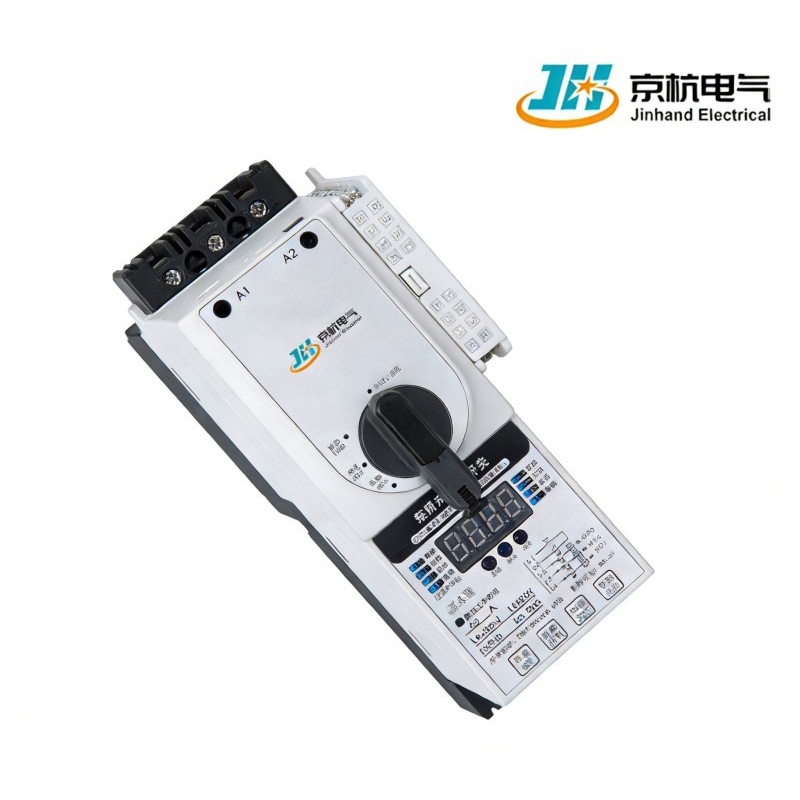

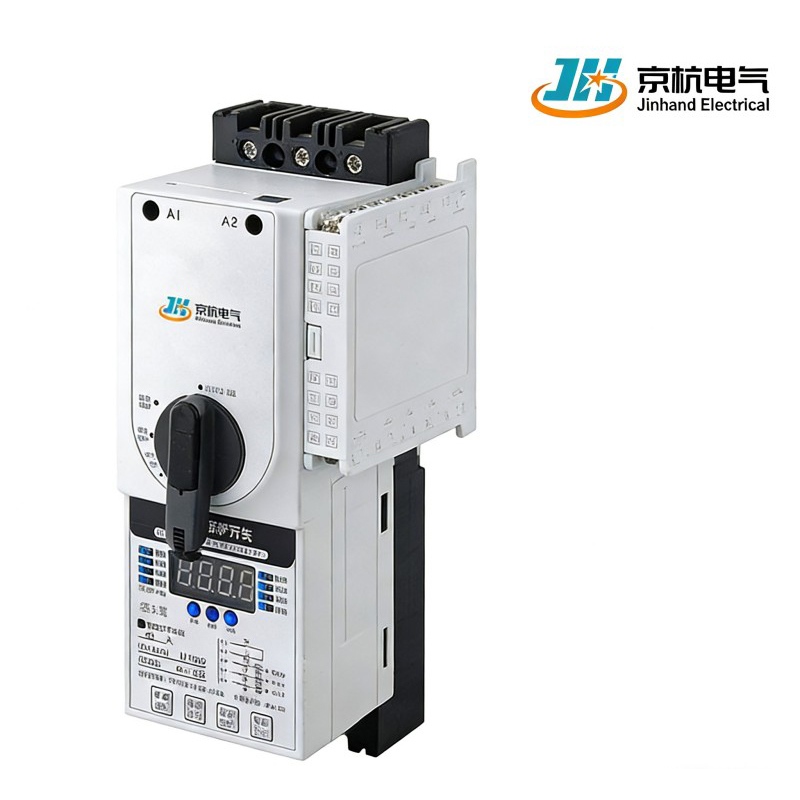

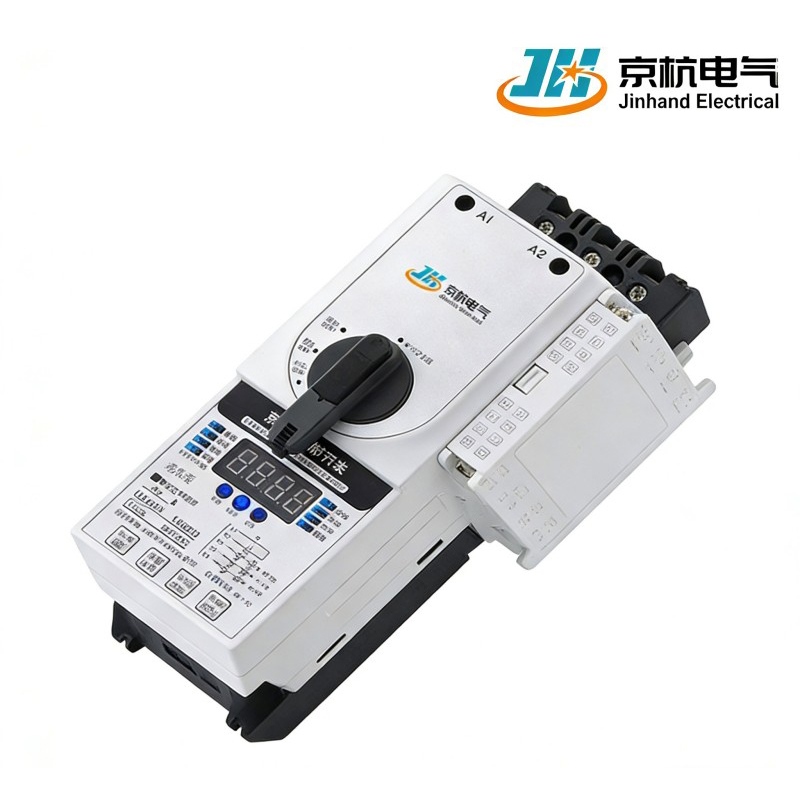

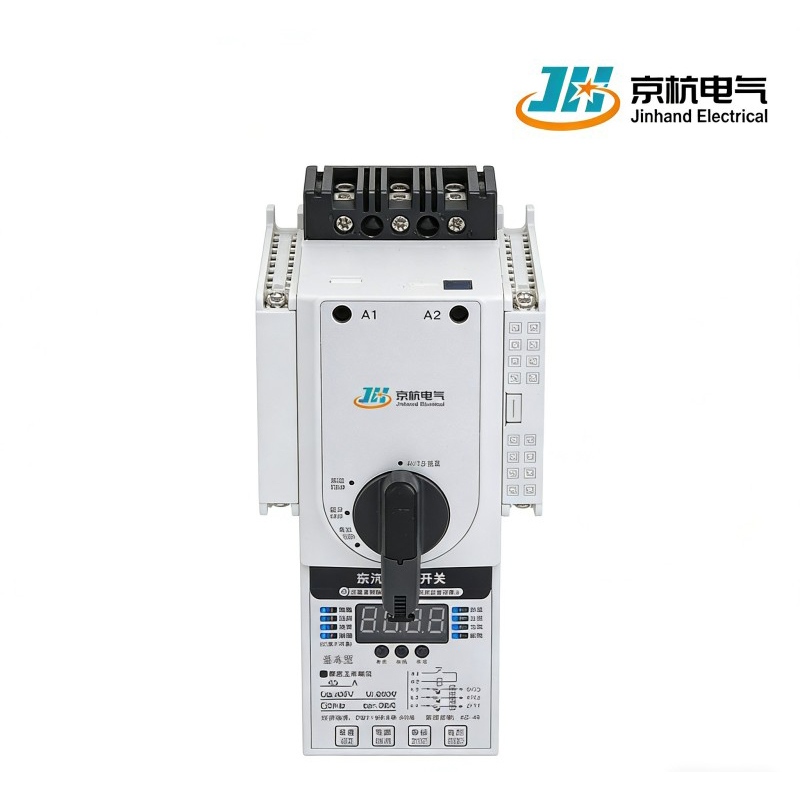

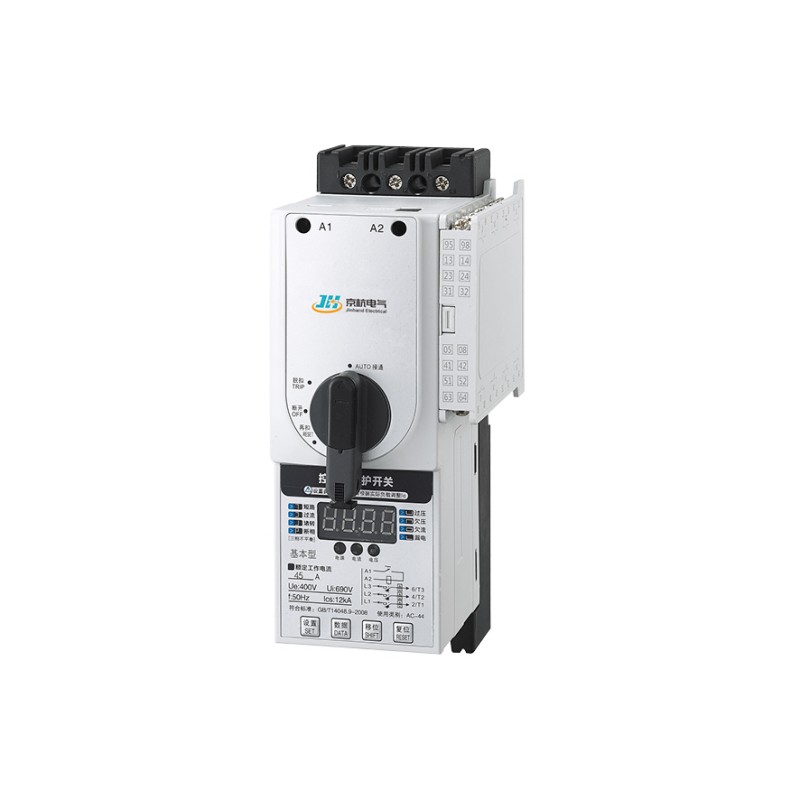

Le commutateur de contrôle et de protection CPS est développé et fabriqué par Jinhand Electrical Co., Ltd., l'un des principaux fabricants et fournisseurs chinois. Doté d'une conception modulaire intégrée, il combine plusieurs fonctions de protection et de contrôle en une seule unité. Cette solution directe d'usine convient aux systèmes AC 50 Hz, offrant une télécommande, une protection complète du moteur et de la distribution, avec une plage de courant réglable de 0,16 A à 125 A, offrant une protection efficace pour les charges jusqu'à 55 kW.
1. Conception intégrée modulaire : le commutateur de contrôle et de protection CPS combine plusieurs fonctions en une seule unité, réduisant le besoin de dispositifs séparés et simplifiant l'installation.
Contrôle local et à distance : offre à la fois des capacités de contrôle automatique à distance et de contrôle manuel local, améliorant ainsi la flexibilité opérationnelle.
2. Caractéristiques de Protection complètes: fournit une large gamme de fonctions de protection, y compris la protection contre les surtensions, les sous-tensions, les pertes de phase, les sous-intensités et les sous-puissances, garantissant la sécurité du système.
3. Protection temps-courant coordonnée : comprend diverses caractéristiques de protection temps-courant (temps inverse, temps défini, court-circuit instantané et court-circuit élevé instantané) pour des solutions de protection sur mesure.
4. Large gamme d'applications : convient à diverses charges de moteur et charges de distribution en sélectionnant des modules fonctionnels ou des accessoires appropriés.
| Graphique actuel du cadre | Unité principaleCourant nominal | Courant de fonctionnement nominal du contrôleur intelligent | Plage de réglage du courant à court retard | Plage de réglage du courant à long retard | Plage de puissance de contrôle à 380 V | Catégorie d'utilisation |
| 45 | 1216183245 | 0.4 | 0,48-4,8 | 0,16-0,4 | 0,05-0,12 | AC-42AC-43AC-44 |
| 1 | 1.2-12 | 0,4-1 | 0,12-0,33 | |||
| 2.5 | 3-30 | 1-2,5 | 0,33-1,1 | |||
| 4 | 4.8-48 | 1.6-4 | 0,33-1,6 | |||
| 6.3 | 7,5-75 | 2,5-6,3 | 1-2,5 | |||
| 12 | 14.4-144 | 4.8-12 | 2.2-5.5 | |||
| 16 | 19.2-192 | 6.4-16 | 2,5-7,5 | |||
| 18 | 21,6-216 | 7.2-18 | 3.0-8 | |||
| 25 | 30-300 | 10-25 | 5.5-11 | |||
| 32 | 38,4-384 | 12.8-32 | 5,5-15 | |||
| 40 | 48-480 | 16-40 | 7,5-18,5 | |||
| 45 | 54-540 | 18-45 | 7.5-22 | |||
| 125 | 161832455063100125 | 6.3 | 7,5-75 | 2,5-6,3 | 1-2,5 | |
| 12 | 14.4-144 | 4.8-12 | 2.2-5.5 | |||
| 16 | 19.2-192 | 6.4-16 | 2,5-7,5 | |||
| 18 | 21,6-216 | 7.2-18 | 3.3-8 | |||
| 25 | 30-300 | 10-25 | 5.5-11 | |||
| 32 | 38,4-384 | 12.8-32 | 5,5-15 | |||
| 40 | 48-480 | 16-40 | 7,5-18,5 | |||
| 45 | 54-540 | 18-45 | 7.5-22 | |||
| 50 | 60-600 | 20-50 | 7,5-22,5 | |||
| 63 | 75.6-756 | 25.2-63 | 11-30 | |||
| 80 | 96-960 | 32-80 | 15-37 | |||
| 100 | 120-1200 | 40-100 | 18,5-45 | |||
| 125 | 150-1500 | 50-125 | 22-55 |
1. Compatibilité de tension et de fréquence : conçu pour les systèmes d'alimentation AC 50 Hz (60 Hz) avec une tension nominale de 690 V.
2. Plage de courant nominal : le courant nominal de l'unité principale va de 6,3 A à 125 A, avec un courant de fonctionnement réglable du contrôleur intelligent de 0,16 A à 125 A.
3. Contrôle de la puissance du moteur : capable de contrôler la puissance du moteur de 0,05 kW à 55 kW, permettant une gestion efficace des opérations du moteur.
4. Capacité de gestion du courant : facilite la connexion, le transport et la coupure des courants dans des conditions normales et anormales spécifiées, y compris les surcharges et les courts-circuits.
1. Conception multifonction intégrée : combine les fonctions des disjoncteurs, des contacteurs, des relais thermiques et des relais de protection en une seule unité, simplifiant l'architecture du système et économisant de l'espace d'installation.
2. Protection intelligente réglable : contrôleur intelligent intégré avec une large plage de réglage du courant de 0,16 A à 125 A, prenant en charge plusieurs caractéristiques de protection temps-courant (temps inverse, temps défini, court-circuit instantané, etc.) pour une adaptation précise aux différentes charges.
3. Double contrôle à distance et local : prend en charge le contrôle automatique à distance et le fonctionnement manuel sur site, répondant à la fois aux besoins d'automatisation et d'intervention d'urgence.
4. Prise en charge de la haute tension : tension de fonctionnement nominale jusqu'à 690 V, adaptée aux systèmes de distribution d'énergie moyenne et basse tension.
1. La conception intégrée réduit l'inventaire des pièces de rechange : un seul appareil remplace plusieurs composants discrets, réduisant ainsi la variété et la pression d'inventaire des pièces de rechange.
2. Paramètres de protection programmables : les utilisateurs peuvent ajuster les paramètres de protection en fonction des charges réelles pour éviter les faux déclenchements et améliorer la continuité opérationnelle du système.
3. Expansion et maintenance modulaires : les modules fonctionnels et les accessoires prennent en charge le remplacement à chaud, simplifiant la maintenance et raccourcissant le temps de récupération après panne.
4. Fonctionnement à faible consommation : la consommation d'énergie de contrôle optimisée permet d'économiser de l'énergie lors d'un fonctionnement à long terme.
1. Lignes de production SMT entièrement automatisées : assurent la cohérence et la fiabilité des composants de contrôle électronique.
2.100 % de tests en usine : chaque unité est soumise à des tests fonctionnels, à des tests de tension de tenue et à une vérification de la logique de protection.
3. Tests de vieillissement rigoureux : simulez des environnements d'exploitation à long terme pour exposer rapidement les défauts potentiels, améliorant ainsi la fiabilité du produit.
1. Interface de communication intelligente en option : prend en charge des protocoles tels que Modbus et Profibus pour une intégration facile dans les systèmes PLC/DCS.
2. Paramètres de l'écran LCD et du clavier : affiche intuitivement le courant, les types de défauts et les paramètres de réglage, prenant en charge le débogage rapide sur site.
3. Version de contrôle à double puissance en option : peut être étendue à une fonctionnalité de commutation automatique à double puissance, intégrant le contrôle et la protection.
1. Faible consommation d'énergie en veille : consommation d'énergie en veille inférieure à celle des solutions discrètes traditionnelles, s'alignant sur les tendances en matière d'économie d'énergie.
2. Sans substances dangereuses : conforme aux directives RoHS, avec des matériaux recyclables.
3. Contrôle du moteur optimisé : prend en charge les modes de fonctionnement de démarrage progressif et d'économie d'énergie, réduisant ainsi l'impact du démarrage et de l'arrêt du moteur et la consommation d'énergie en fonctionnement.
1.Équipe R&D professionnelle : plus d’une décennie de spécialisation dans les commutateurs de contrôle et de protection, avec une technologie de produits mature et fiable.
2. Matrice complète du produit : couvre deux courants de cadre principal de 45 A et 125 A, offrant des solutions complètes allant des charges légères aux charges lourdes.
3. Capacité de personnalisation flexible : logique de protection personnalisable, protocoles de communication, dimensions, etc., en fonction des besoins du client.
4. Support de service mondial : produits exportés vers plus de 30 pays avec un réseau de service technique réactif.
