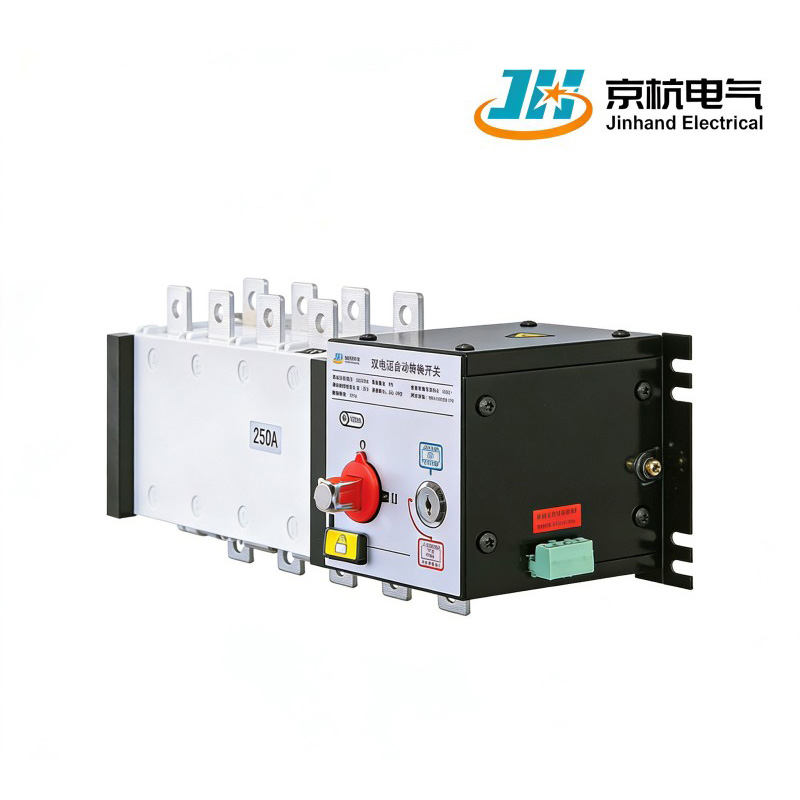

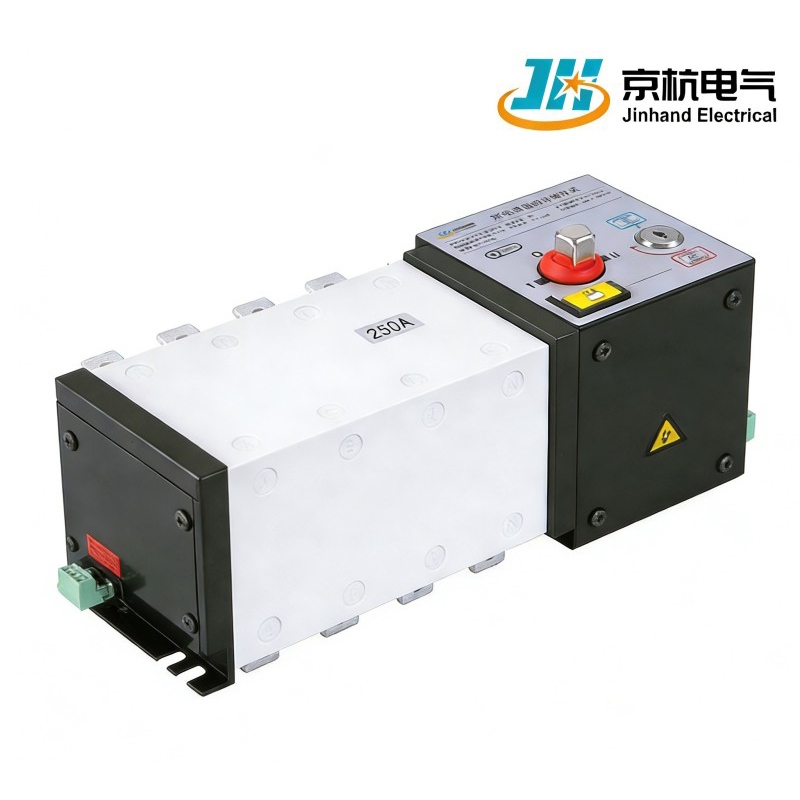

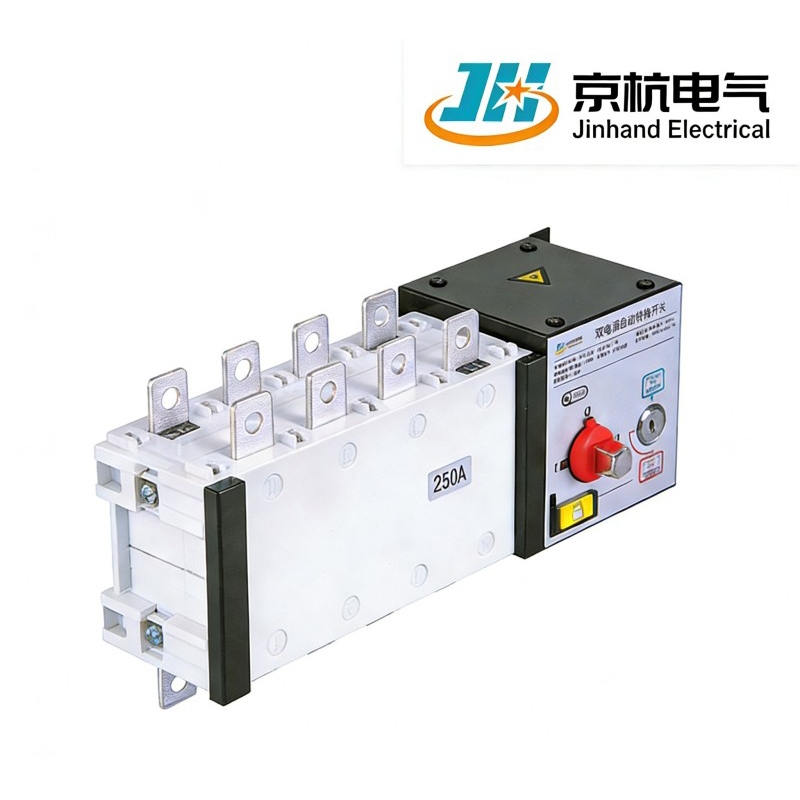

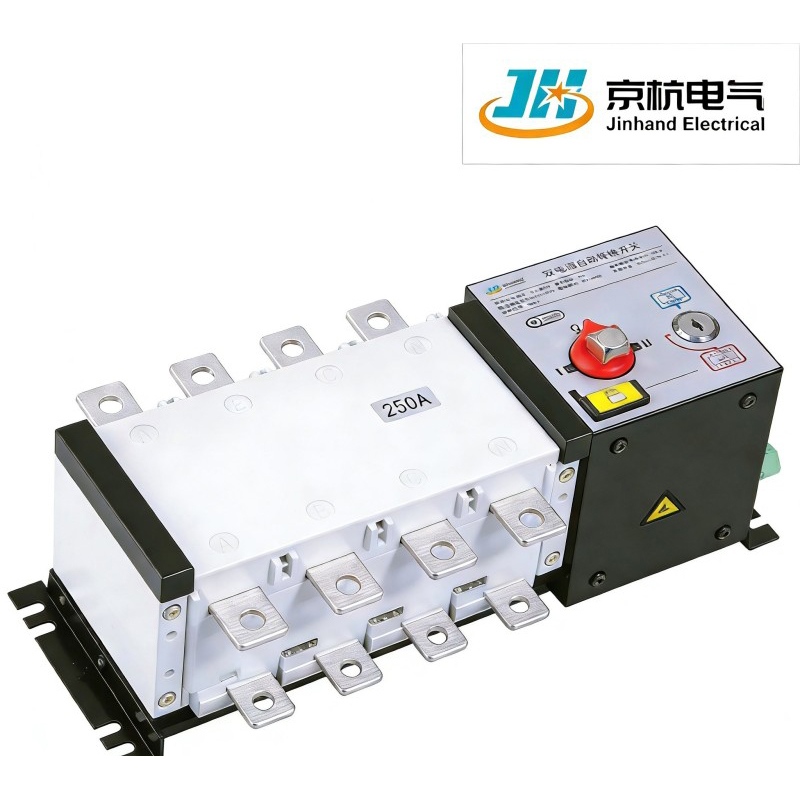

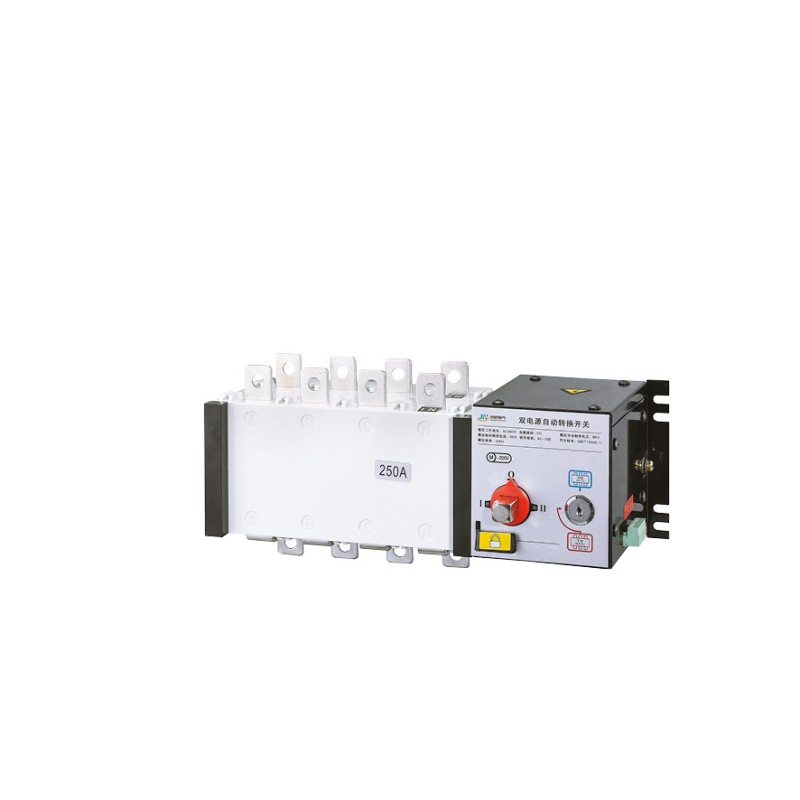

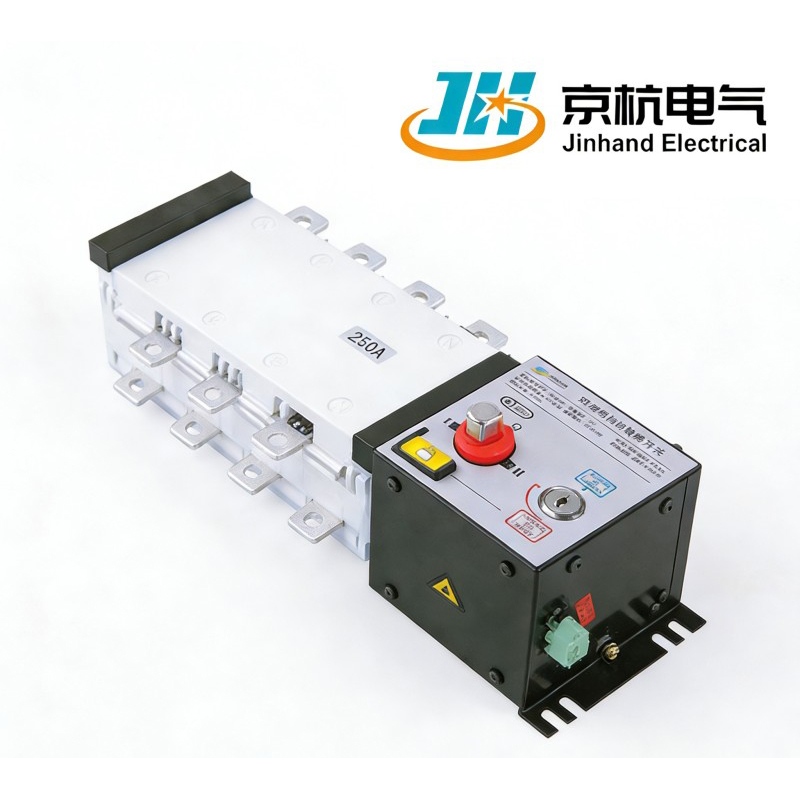

Le commutateur de transfert automatique à double puissance JHQ2, fabriqué par Jinhand Electrical, est un dispositif électromécanique intégré qui combine des fonctions de commutation et de contrôle logique. Ce produit comprend une détection de tension et de fréquence, des interfaces de communication et un verrouillage électrique/mécanique, prenant en charge un fonctionnement manuel automatique, à distance et d'urgence. Avec un design compact et élégant, il est logé dans un boîtier métallique et un boîtier en résine polyester insaturé en fibre de verre, offrant d'excellentes propriétés diélectriques et une sécurité de fonctionnement élevée. Sa capacité de commutation au passage à zéro permet un transfert de circuit fluide et rapide. En tant que fournisseur et usine fiable, nous fournissons ce commutateur de transfert entièrement fonctionnel pour améliorer les performances de sécurité électrique dans diverses applications.
1. Fonctionnalité intégrée : le commutateur de transfert automatique JHQ2 combine les fonctions de commutation et de contrôle logique en un seul appareil, simplifiant ainsi l'installation et le fonctionnement.
2. Sécurité électrique améliorée : des fonctionnalités telles que le verrouillage électrique et mécanique garantissent une isolation sûre pendant la commutation de circuit, améliorant considérablement les performances de sécurité électrique.
3. Options de contrôle polyvalentes : prend en charge le contrôle automatique, électrique à distance et manuel d'urgence, offrant une flexibilité pour divers scénarios opérationnels.
4. Commutation de circuit rapide : conçu pour une commutation de circuit rapide et efficace, garantissant un temps d'arrêt minimal et des performances fiables.
| Courant nominal | 100A | 160A | 250A | 400A | 630A | 800A | 1000A | 1250A | 1600A | 2000A | 2500A | 3200A | |
| Tension d'isolement nominale Ui | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 1000V | 1000V | 1000V | |
| Rigidité diélectrique (V) | 5000 | 5000 | 5000 | 8000 | 8000 | 10000 | 10000 | 10000 | 10000 |
|
|
|
|
| Tension nominale de tenue aux impulsions Uimp (kV) (catégorie d'installation IV) | 8 | 8 | 8 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | |
| Courant de fonctionnement nominal le(A) | AC-31A | 100 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 |
| AC-33A | 80 | 160 | 250 | 340 | 536 |
|
|
|
|
1250 | 1250 | 1250 | |
| AC-35A | 100 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2000 | 2500 | |
| Puissance du moteur P(kW) | 32 | 80 | 132 | 220 | 280 |
|
|
|
|
|
|
|
|
| Courant de tenue nominal de courte durée lcw (kA Rms) 0,1 s/1 s | 9/5 | 20/10 | 25/12 | 40/20 | 50/25 | 90/50 | 90/50 | 90/50 | 90/50 |
|
|
|
|
| Capacité de coupure nominale (A Rms)AC33400V | 800 | 1000 | 1600 | 3200 | 3200 |
|
|
|
|
8 | 8 | 8 | |
| Capacité de fabrication nominale (A Rms)AC33400V | 1000 | 1250 | 2000 | 4000 | 4000 |
|
|
|
|
10 | 10 | 10 | |
| Capacité nominale de création de court-circuit lcw (kA crête) | 10 | 12 | 17 | 30 | 30 |
|
|
|
|
|
|
|
|
| Durée de vie mécanique (opérations de cycle) | 10000 | 10000 | 10000 | 5500 | 5500 | 4000 | 4000 | 4000 | 4000 |
|
|
|
|
| Durée de vie électrique COSφ=0,65 AC33 | 1500 | 1000 | 100 | 500 | 500 | 500 | 500 | 500 | 500 |
|
|
|
|
| Temps de commutation | I-0-11/11-0-1 | 2 | 1.0 | 1.1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 2.4 | 2.4 | 2.4 |
| Consommation d’énergie de contrôle électrique | 24 V (CC) (w) | 50 | 75 | 75 | 90 | 90 | 90 | 90 | 90 | 90 |
|
|
|
| 230 V (CC) (w) | 50 | 75 | 75 | 45 | 90 | 90 | 90 | 90 | 90 |
|
|
|
|
| Couple de fonctionnement (Nm) | 15 | 22 | 30 | 45 | 45 | 55 | 55 | 55 | 55 |
|
|
|
|
1. Détection de tension et de fréquence : équipé de capacités de détection de tension et de fréquence pour une surveillance précise des conditions électriques.
2.Interfaces de communication : comprend des interfaces de communication qui facilitent l'intégration avec d'autres systèmes ou appareils.
3. Construction durable : comprend un boîtier métallique pour la section de commande et un boîtier de commutateur en résine polyester insaturée en fibre de verre, offrant d'excellentes propriétés diélectriques et une forte protection.
4. Design compact et élégant : l'unité présente un design moderne, simple et compact, ce qui la rend esthétique tout en étant entièrement fonctionnelle.
5. Capacité de passage à zéro : assure une commutation fluide et rapide sans provoquer de surtensions électriques, améliorant ainsi la sécurité et l'efficacité opérationnelles.
1. Conception intégrée : combine les mécanismes de commutation et les contrôleurs logiques dans une structure compacte, simplifiant la configuration du système et réduisant la complexité de l'installation.
2. Surveillance de haute précision : modules de détection de tension et de fréquence intégrés pour la surveillance en temps réel des doubles sources d'alimentation, garantissant une commutation précise et fiable.
3. Verrouillages de sécurité multiples : comporte des mécanismes de verrouillage électriques et mécaniques pour empêcher la mise en parallèle ou le retour de la source d'alimentation, améliorant ainsi considérablement la sécurité du système.
4. Commutation de passage à zéro : utilise la technologie de détection de passage à zéro pour compléter la commutation au point zéro de tension, réduisant efficacement les arcs et les surtensions, prolongeant la durée de vie de l'équipement.
5. Large gamme de courant : courants nominaux de 100 A à 3 200 A, répondant aux besoins des systèmes électriques de différentes échelles.
1. Unité de contrôle à faible consommation d'énergie : contrôlez la consommation d'énergie inférieure à 90 W pour 24 V et 230 V, offrant ainsi des économies d'énergie significatives.
2. Longue durée de vie mécanique et électrique : durée de vie mécanique jusqu'à 10 000 cycles, durée de vie électrique jusqu'à 1 500 cycles (dans des conditions AC-33), réduisant la fréquence de remplacement et de maintenance.
3. Prise en charge de la surveillance à distance : les interfaces de communication permettent des requêtes et un contrôle d'état à distance, permettant un fonctionnement sans surveillance et réduisant les coûts d'inspection manuelle.
4. Maintenance modulaire : les composants clés prennent en charge le remplacement indépendant, simplifiant la maintenance et réduisant les temps d'arrêt.
1. Lignes d'assemblage entièrement automatisées : les processus clés utilisent des opérations robotiques pour garantir la cohérence et la haute qualité des produits.
2. Procédures de test strictes : chaque unité est soumise à plusieurs tests en usine, notamment la tension de tenue, l'augmentation de la température et la durée de vie mécanique, garantissant ainsi la fiabilité.
3. Gestion de la qualité traçable : traçabilité complète des codes à barres, des matières premières aux produits finis, garantissant le contrôle de la qualité.
1. Noyau de contrôle logique intelligent : le contrôleur logique programmable (PLC) intégré prend en charge la logique de commutation personnalisée et les paramètres de protection.
2. Interface homme-machine (IHM) en option : équipée d'un écran LCD et de boutons pour l'affichage en temps réel de l'état de l'alimentation et des informations d'alarme.
