Commutateur d'isolation CA haute tension extérieur

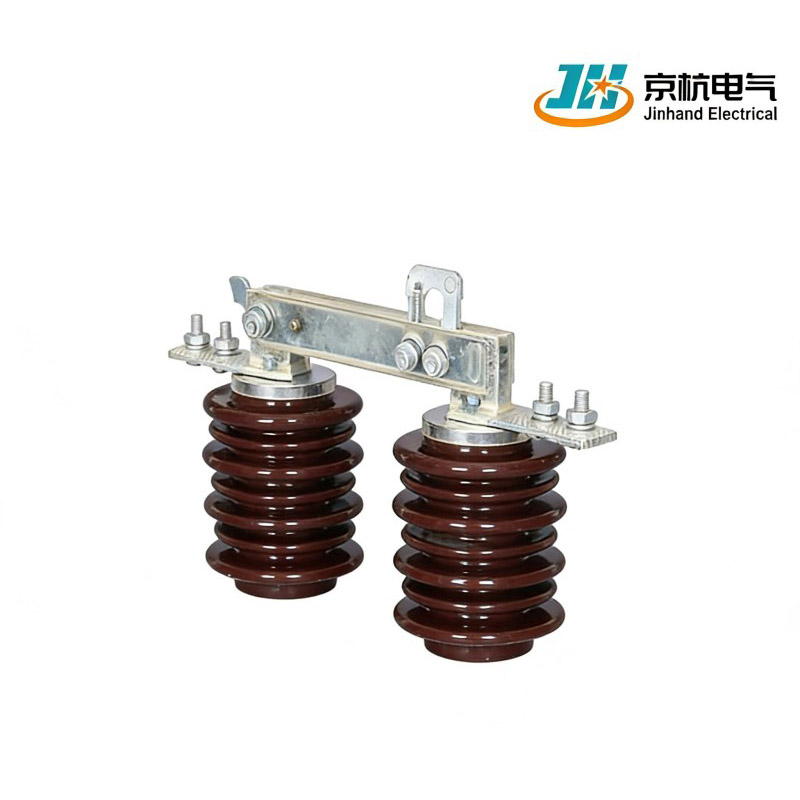

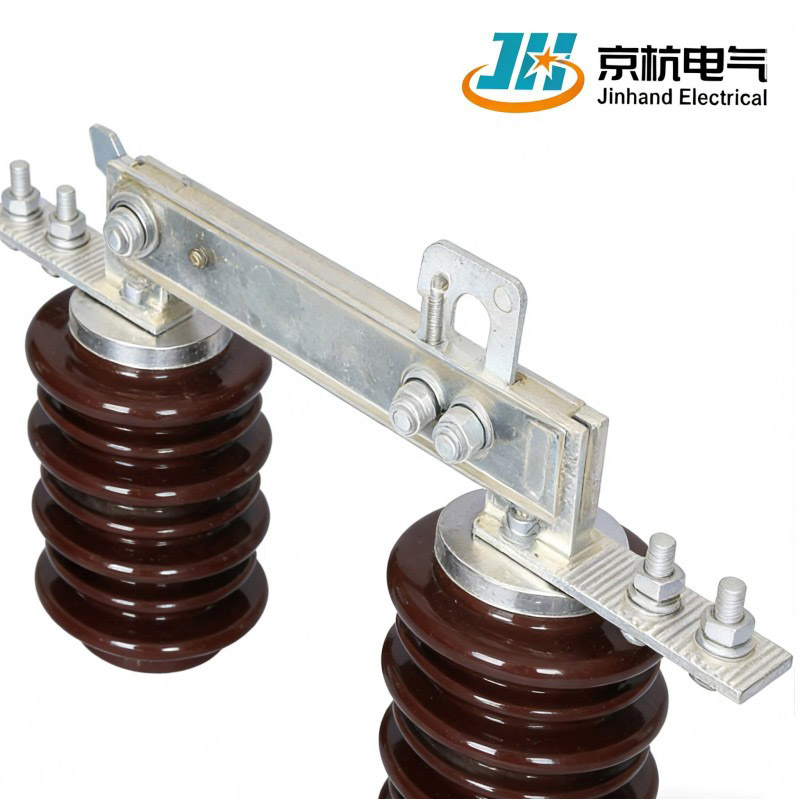

Le commutateur d'isolation CA haute tension extérieur GW9-12, fourni par le fabricant chinois Jinhand Electrical, est conçu pour les applications CA 50 Hz. Ce produit directement en usine permet une isolation sûre et une commutation à vide dans les lignes haute tension, prend en charge la commutation de courant de condensateur ou d'inductance et assure une déconnexion fiable pour la maintenance dans les sous-stations et les systèmes électriques.

Avantages

1. Isolation fiable : isole efficacement les lignes à haute tension des équipements électriques sous tension, garantissant ainsi des opérations de maintenance sûres.
2. Application polyvalente : convient à différents niveaux de tension nominale (10 kV, 15 kV et 24 kV) et capable de gérer de petits courants de condensateur ou d'inductance.
3. Conçu pour une utilisation en extérieur : spécialement conçu pour les environnements extérieurs, offrant durabilité et fiabilité dans les applications à haute tension.

PRINCIPAUX PARAMÈTRES TECHNIQUES

Principales caractéristiques

1. Spécifications nominales : fonctionne à CA 50 Hz avec des niveaux de tension de 10 kV, 15 kV et 24 kV, s'adaptant à différents systèmes haute tension.
2. Fonctionnement à vide : conçu pour ouvrir et fermer des lignes à haute tension dans des conditions à vide, améliorant ainsi la sécurité opérationnelle.
3. Capacité haute tension : idéal pour une utilisation avec des barres omnibus et des disjoncteurs haute tension pendant la maintenance, assurant une isolation électrique efficace.

Points forts du produit

1. Large couverture du niveau de tension : prend en charge les tensions nominales de 10 kV, 15 kV, 20 kV et les tensions de fonctionnement de 12 kV, 17,5 kV, 24 kV, adaptées à divers systèmes de distribution et industriels.
2. Capacité de commutation de courant à vide : spécialement conçu pour l'isolation des circuits dans des conditions à vide, capable de commuter de petits courants capacitifs et inductifs.

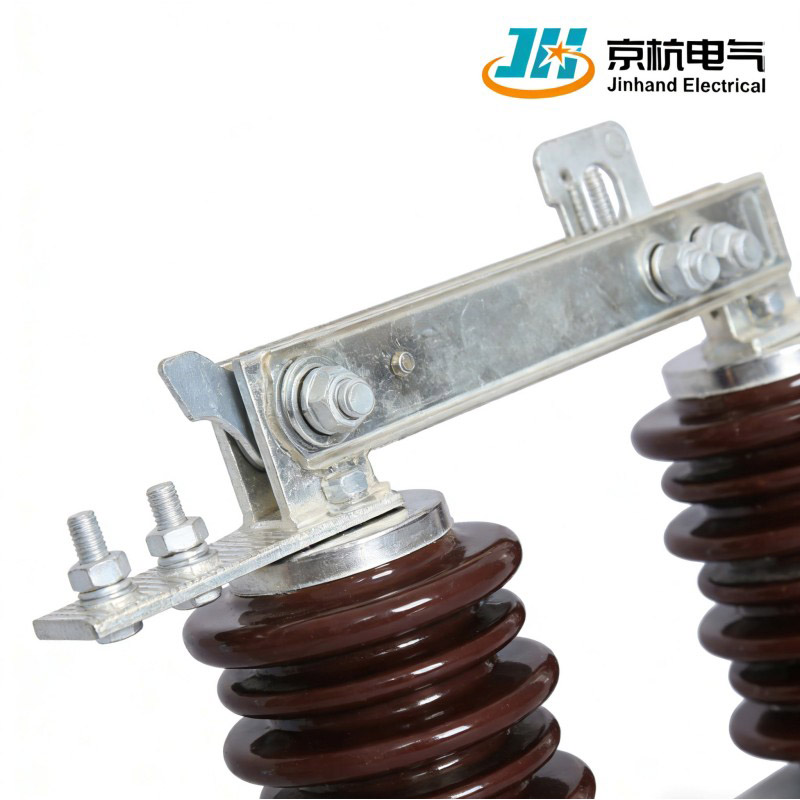

3. Structure compacte et installation flexible : structure rotative à colonne unique, peu encombrante, adaptée aux sous-stations compactes et aux points de sectionnement de ligne.
4. Fonctionnement simple et fiable : prend en charge le fonctionnement à distance via des tiges de commande manuelles avec une faible force de fonctionnement et une indication claire de la position d'ouverture/fermeture.

Optimisation des coûts opérationnels

1. Conception sans entretien : toutes les pièces rotatives utilisent des roulements autolubrifiants, ne nécessitant aucun graissage périodique, réduisant ainsi la fréquence et les coûts de maintenance.
2. Remplacement des composants modulaires : les pièces portables telles que les isolateurs et les contacts peuvent être remplacées individuellement sans démonter l'ensemble de l'unité, ce qui permet d'économiser du temps et des coûts de réparation.
3. Longue durée de vie mécanique : durée de vie mécanique de 2000 opérations, adaptée aux applications de commutation à moyenne fréquence, réduisant les cycles de remplacement.
4. Aucune alimentation de contrôle auxiliaire requise : fonctionnement entièrement mécanique, indépendant de l'alimentation externe, adapté aux sites sans alimentation de contrôle ou installations temporaires.

Logistique et installation

1. Emballage résistant aux chocs et à l'humidité : emballé dans des caisses en bois ou en acier avec des matériaux de rembourrage pour garantir que les isolants et les mécanismes restent intacts pendant le transport.
2. Conception prête à installer : pré-assemblée et testée avant expédition, ne nécessitant que la fixation de la base, la connexion des fils et l'installation de la tige de commande sur site.
3.Adaptable à diverses méthodes de montage : prend en charge l'installation sur des poteaux en béton, des structures en acier ou des murs, avec divers accessoires de montage disponibles.
4. Support logistique mondial : emballage standard pour l'exportation avec une documentation complète, prend en charge le transport multimodal maritime, aérien et terrestre.

Durabilité et stabilité

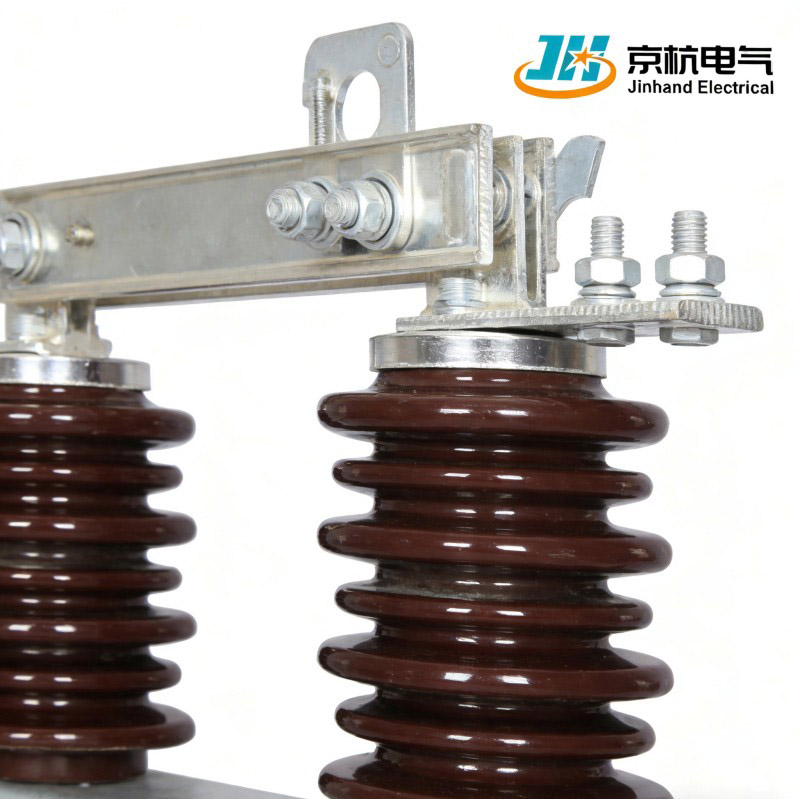

1. Isolateurs en porcelaine à haute résistance : excellente résistance à la flexion et à la torsion, testés par plusieurs tests de cycles thermiques et de charge mécanique, adaptés aux variations de température extérieure.
2. Structure anticorrosion entièrement galvanisée à chaud : toutes les pièces métalliques sont galvanisées à chaud pour une forte résistance à la corrosion, adaptées aux environnements difficiles tels que les zones côtières et industrielles.
3. Matériau de contact optimisé : contacts en alliage à base de cuivre avec une bonne conductivité et résistance à l'oxydation, assurant une résistance de contact stable.
4. Large adaptabilité à la température : fonctionnement fiable à des températures de -40 ℃ à + 40 ℃, sans blocage ni desserrage dans le mécanisme de fonctionnement.

Pourquoi choisir Jinhand électrique

1. Spécialisé dans la fabrication de commutateurs d'isolement : Jinhand Electric possède plus d'une décennie d'expérience en R&D et en production dans le domaine des commutateurs d'isolement haute tension.
2.Gamme complète de produits : offre une série complète de commutateurs d'isolement de 10 kV à 24 kV et de 200 A à 1 250 A.
3. Certification standard internationale : les produits passent des tests de type par des agences de test nationales faisant autorité, conformes aux normes GB, IEC et IEEE.
4.Extensive expérience mondiale en matière de projets : exporté dans plus de 30 pays, largement utilisé dans les secteurs des réseaux électriques, des chemins de fer, de l'industrie et des mines.

FAQ

1.Peut-il isoler les batteries de condensateurs ?
Convient pour isoler les batteries de condensateurs de petite capacité (par exemple, condensateurs de distribution) ; des applications spécifiques nécessitent un calcul basé sur le courant capacitif du système.
2.Quelles sont les exigences en matière de distance d'isolation lors de l'installation ?
Les distances phase-phase et phase-terre doivent être conformes aux règles de sécurité pour le niveau de tension correspondant ; reportez-vous aux dessins d’installation pour plus de détails.
3.Est-ce qu'il prend en charge le fonctionnement motorisé ?
Les modèles standard sont actionnés manuellement ; les mécanismes de commande motorisés peuvent être personnalisés pour l’intégration de systèmes de contrôle à distance et d’automatisation.
4.La durée de vie mécanique de 2000 opérations inclut-elle la lame de mise à la terre ?
Non, la durée de vie mécanique de la lame de mise à la terre est calculée séparément, généralement 1 000 opérations.
5.Est-il adapté aux zones de haute altitude ?
Des modèles à haute altitude sont disponibles avec une ligne de fuite d'isolateur accrue, adaptés aux zones jusqu'à 3 000 mètres d'altitude.
