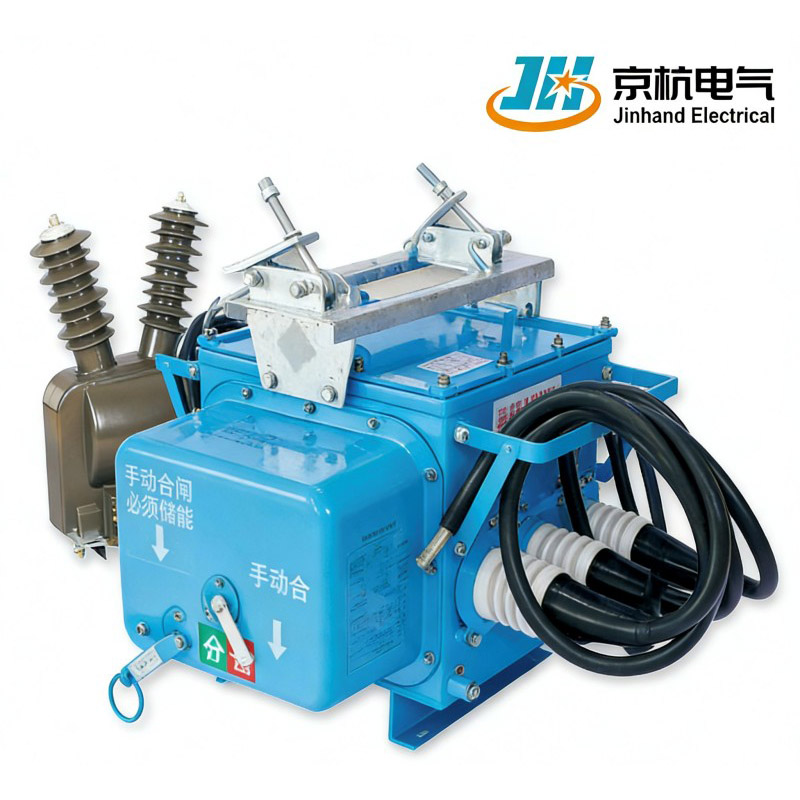

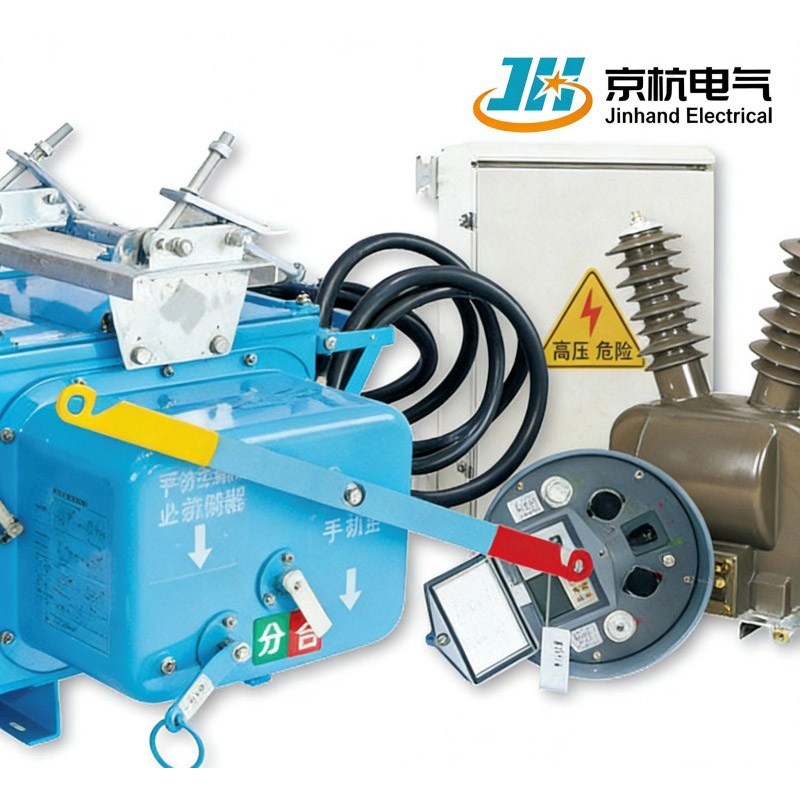

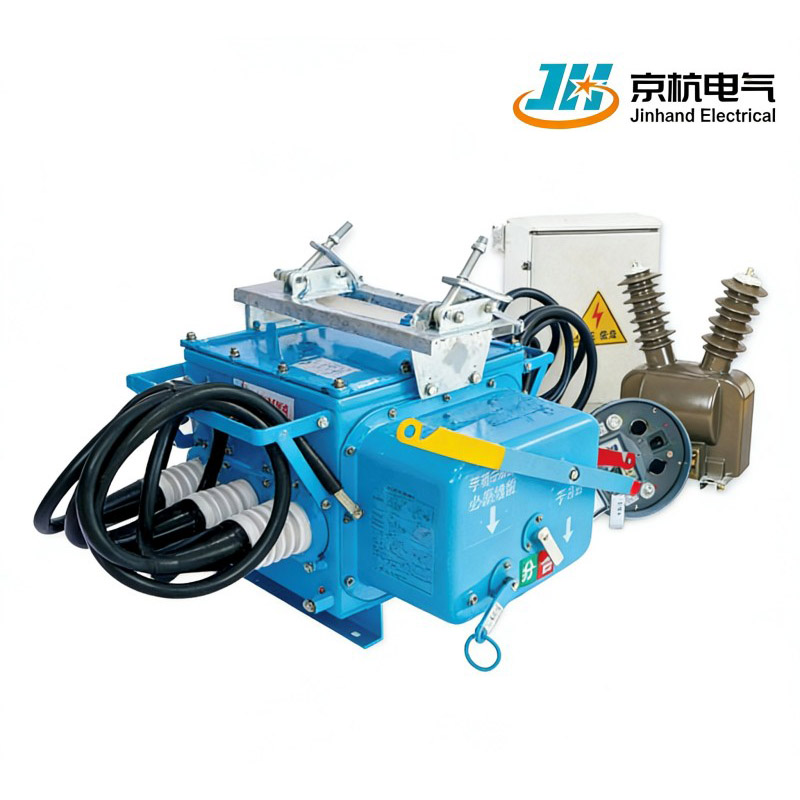

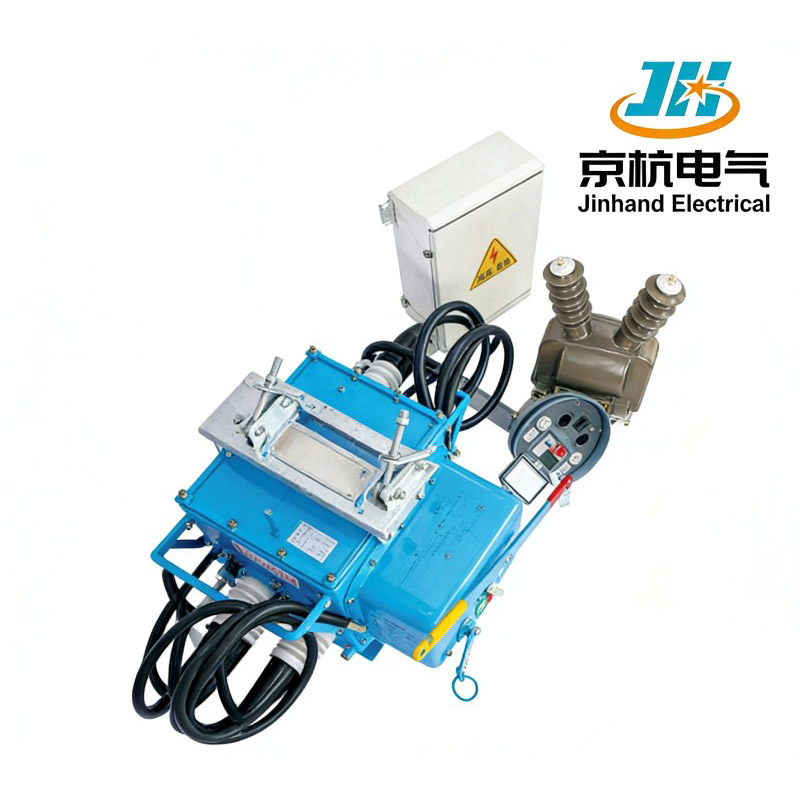

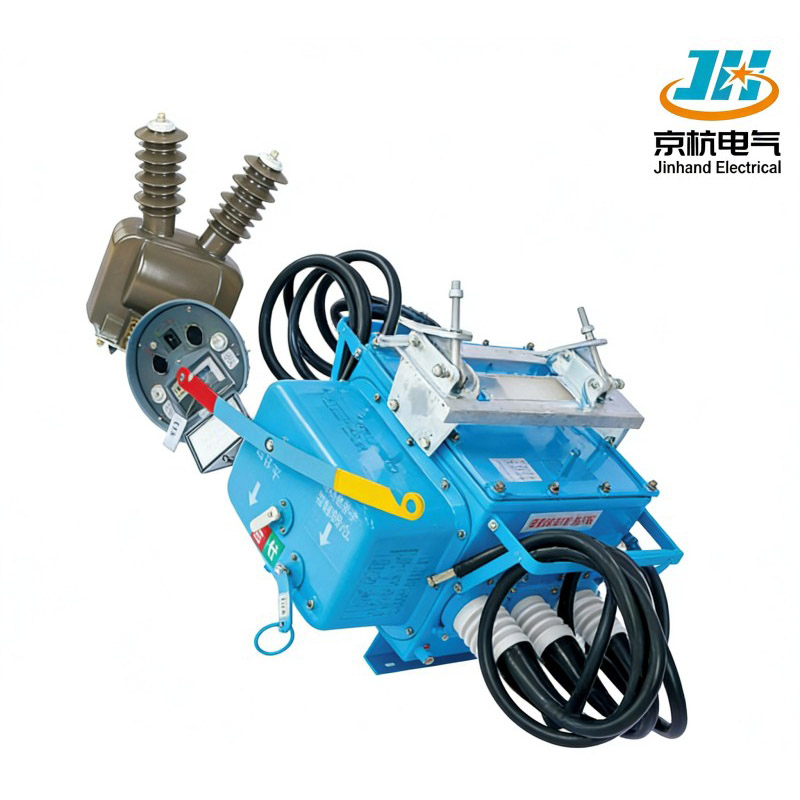

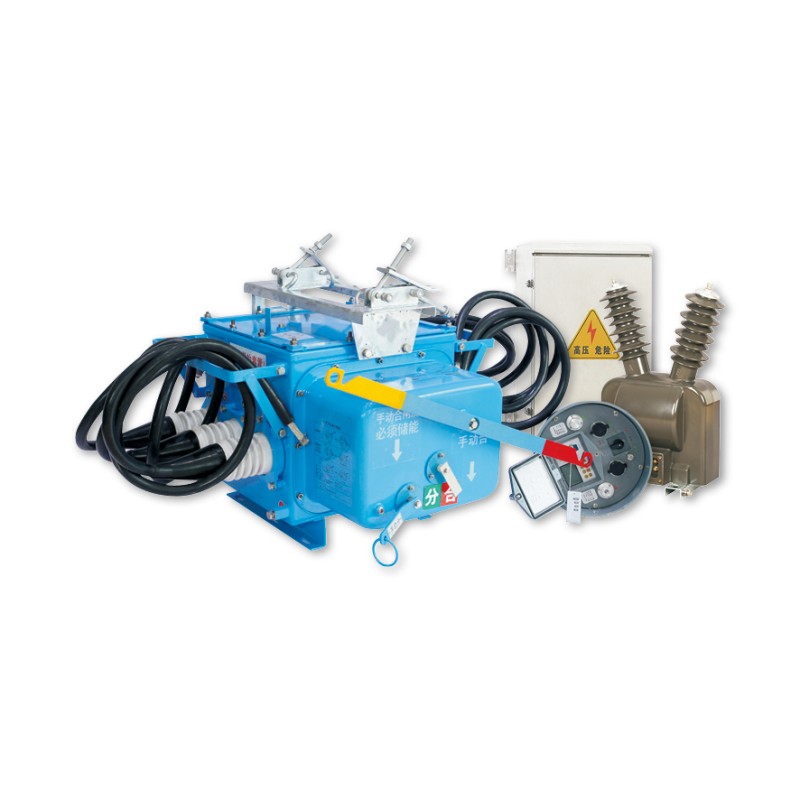

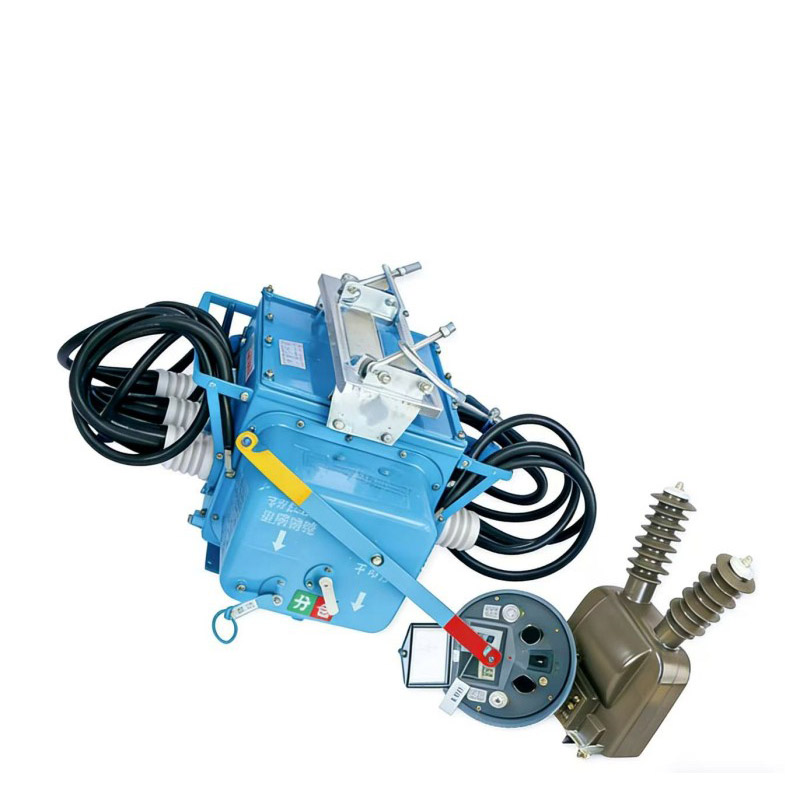

Jinhand Electrical, un fabricant et fournisseur professionnel en Chine, fournit des produits de haute qualité directement en usine, dotés d'une étanchéité IP67, de connecteurs aviation et d'une conception sans entretien isolée au SF6. Nos solutions garantissent une isolation fiable des défauts, une automatisation indépendante de la communication et une compatibilité entre différents modes de mise à la terre dans les réseaux de lignes aériennes. Bienvenue pour acheter un ensemble complet de commutateurs de charge intelligents primaires et secondaires intégrés montés sur poteau chez nous.
1. Haute praticité et fiabilité : isole automatiquement les zones de défaut et permet le transfert de puissance sans dépendre de la communication, garantissant des performances constantes dans des conditions de défaut.
2. Compatibilité avec différents modes de mise à la terre : le produit est adaptable aux systèmes de réseau de distribution utilisant différentes méthodes de mise à la terre neutre, améliorant ainsi sa polyvalence.
3. Installation conviviale : utilise des connecteurs d'aviation et des câbles de protection extérieurs pour une installation et une mise en service rapides et fiables, simplifiant ainsi le processus d'installation.
| Projet | Paramètre | |
| Alimentation de fonctionnement | AC220V ± 20%, 50Hz | |
| Consommation totale d'énergie | ≤15VA | |
| Environnement d'exploitation | Température de fonctionnement | -40 ~ 70 ℃ |
| Humidité | <95%, pas de condensation. | |
| Entrée de télémétrie | Précision des mesures | f:0,01Hz |
| Plage linéaire | Tension : 0 ~ 300 V ; courant : 0 ~ 100 A. | |
| Entrée de signalisation à distance | Alimentation du signal à distance | DC24V |
| Résolution | ≤2 ms | |
| Capacité de configuration standard | 6 | |
| Sortie de télécommande | Méthode de sortie | Relais de puissance |
| Capacité de contact | AC250V/16A;DC48V/10A;DC30V/16A | |
| Capacité de configuration standard | Combinaison/Séparation | |
| Méthode de communication | Type d'interface | 2 ports série RS232, ports Ethernet 210/100 M |
| Protocole de communication | Prend en charge des protocoles tels que IEC60870-5-101, IEC 60870-5-104, etc. | |
| Compatibilité électromagnétique | Conforme à la norme DL/T721-2013 de l'industrie de l'énergie électrique, niveau IV. | |
| Projet | Paramètre | Projet | Paramètre |
| Courant nominal de coupure de court-circuit (disjoncteur) | 20 kA | Courant nominal de création de court-circuit (crête) | 50 kA |
| Courant de tenue nominal (crête) | 50 kA | Non-simultanéité d'ouverture triphasée | ≤2 ms |
| Courant de tenue nominal de courte durée | 20 kA | Surcourse de fermeture de l'écart d'isolation | 6~13 millimètres |
| Durée de vie mécanique | 10 000 fois | Distance d'ouverture de l'espace d'isolation | 25~30 millimètres |
| Rebond de clôture | ≤2 ms |
|
≤2 ms |
1. Mesure et contrôle avancés : dispose d'une capacité d'enregistrement des défauts de ligne (SOE), qui capture le moment et la nature des défauts (mise à la terre ou court-circuit), facilitant un dépannage et une maintenance efficaces.
2. Performance d'étanchéité fiable : équipé d'une technologie de coque d'étanchéité mature bénéficiant d'un indice de protection IP67, garantissant une étanchéité robuste, une étanchéité élevée et une résistance mécanique grâce à une technologie de formage par étirement du moule en une étape.
3. Fonctionnement sans entretien : les composants sont scellés dans du gaz SF6 à une pression manométrique nulle, les protégeant des influences environnementales et garantissant un fonctionnement stable, fiable et sans entretien.
4.Excellentes performances d'isolation : prend en charge les connexions de câbles pour les lignes entrantes et sortantes, en utilisant des bagues d'angle brevetées en caoutchouc de silicone fluide pour atteindre un espacement de phase de 280 mm, garantissant des capacités d'isolation externe supérieures.
1. Processus de coque formé par étirement intégré : coque formée en une seule pièce sans coutures soudées, garantissant une étanchéité IP67 et une résistance globale.
2. Manipulation rigoureuse du gaz SF6 : utilise du gaz SF6 de haute pureté et un équipement de remplissage professionnel pour garantir des performances d'isolation stables.
3. Connecteurs de qualité aéronautique : équipés de fiches aviation partout, étanches et résistantes aux vibrations pour une utilisation fiable à long terme en extérieur.
1. Automatisation de l'alimentation sans communication (FA) : basée sur des critères locaux de tension et de courant, permet une isolation automatique des défauts et un rétablissement de l'alimentation pour améliorer la fiabilité de l'alimentation.
2. Bagues composites en caoutchouc de silicone brevetées : espacement des phases de seulement 280 mm, structure compacte avec une excellente isolation externe, idéale pour le montage de poteaux dans des espaces restreints.
3. Compatibilité adaptative avec diverses méthodes de mise à la terre : s'adapte de manière flexible aux méthodes de mise à la terre neutres non mises à la terre, aux bobines de suppression d'arc mises à la terre, à faible résistance et à d'autres méthodes de mise à la terre du système.
1. Solutions d'intégration primaire-secondaire technologiquement avancées : capacité complète de R&D et de production pour les commutateurs intelligents montés sur poteau, avec des produits certifiés par plusieurs tests faisant autorité.
2. Riche expérience d'application sur le terrain : produits déployés dans des projets d'automatisation de la distribution dans plusieurs régions de Chine, fonctionnant de manière stable avec de faibles taux d'échec.
3. Contrôle de qualité de bout en bout : le contrôle complet du processus depuis la conception, les matériaux, la production jusqu'aux tests garantit des normes élevées et constantes.
4. Capacité de réponse rapide et de personnalisation : prend en charge la personnalisation des protocoles de communication, de la logique fonctionnelle, des dimensions structurelles, etc., pour répondre aux diverses exigences régionales et de projet.
Q1 : La communication est-elle nécessaire pour les fonctions d'automatisation ?
R : Non, l'isolation automatique des défauts et le transfert d'alimentation peuvent être effectués sans communication. Les fonctions de communication sont utilisées pour la surveillance et le contrôle à distance afin d'améliorer l'efficacité de la gestion.
Q2 : Le gaz SF6 nécessite-t-il des tests ou un réapprovisionnement réguliers ?
R : La conception scellée à pression nulle est entièrement scellée et ne nécessite aucun entretien, ne nécessitant aucun test ni réapprovisionnement en gaz dans des conditions de service normales.
Q3 : Est-il adapté aux zones de haute altitude ?
R : Convient pour des altitudes allant jusqu'à 4 000 m, avec des performances d'isolation et de dissipation thermique validées.
Q4 : prend-il en charge plusieurs protocoles de communication ?
R : Prend en charge IEC 60870-5-101/104, DNP3.0, Modbus et d'autres protocoles, avec personnalisation disponible pour des protocoles supplémentaires.
1. Prise en charge de la conception et de la mise en service de la solution : conception de l'intégration du système, réglage des paramètres et conseils de mise en service sur site.
2. Formation et documentation : formation à l'exploitation et à la maintenance du produit, ainsi qu'une documentation technique complète (dessins, manuels, guides de débogage).
3. Plate-forme d'assistance technique à distance : services de diagnostic à distance, de mises à niveau logicielles et d'analyse des pannes.
4. Fourniture rapide de pièces de rechange : modules de base et consommables conservés en stock pour assurer le fonctionnement continu du projet.
