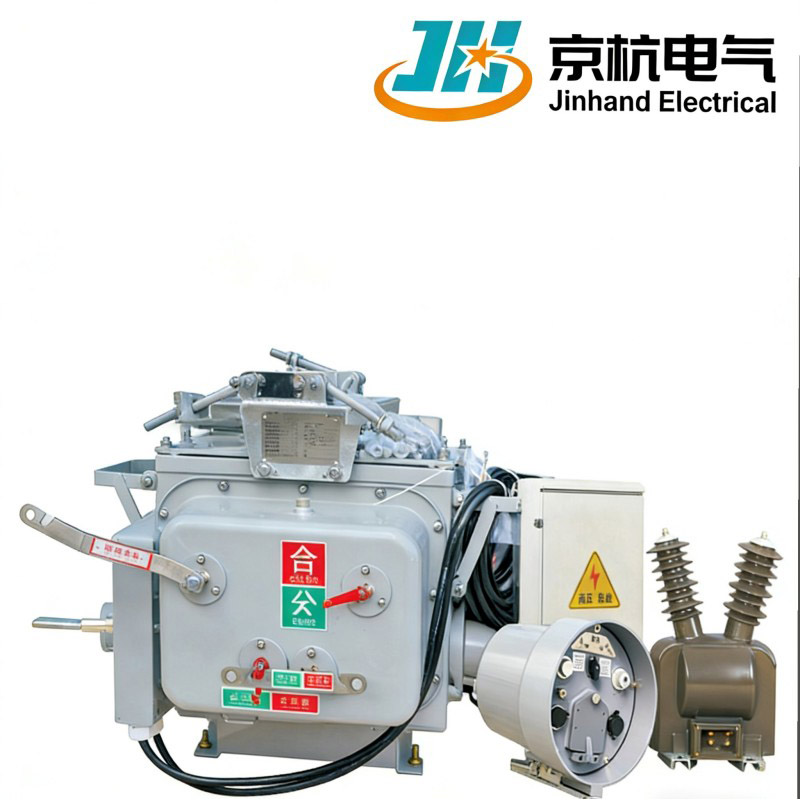

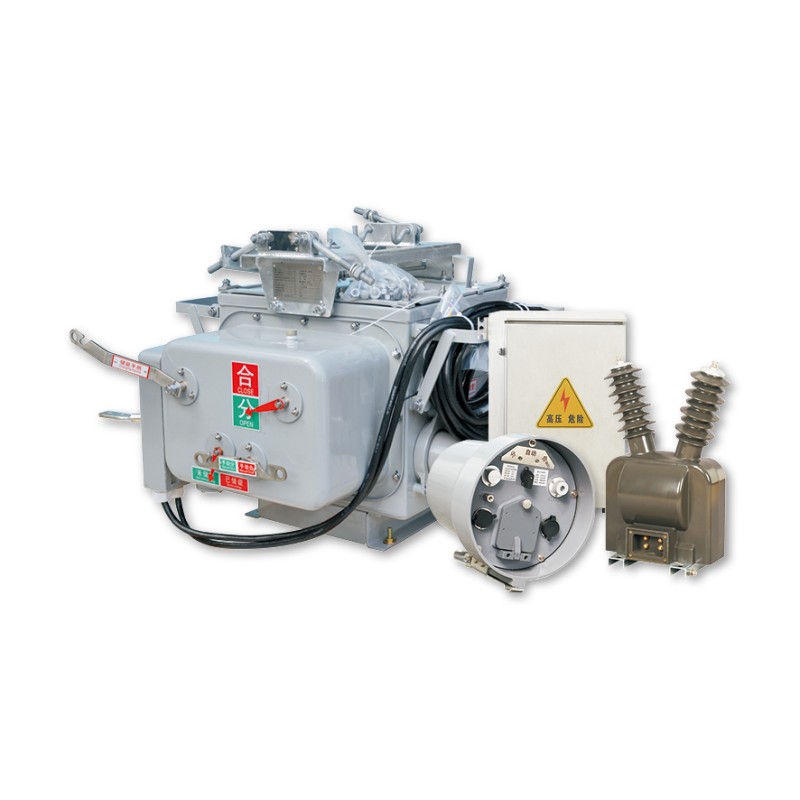

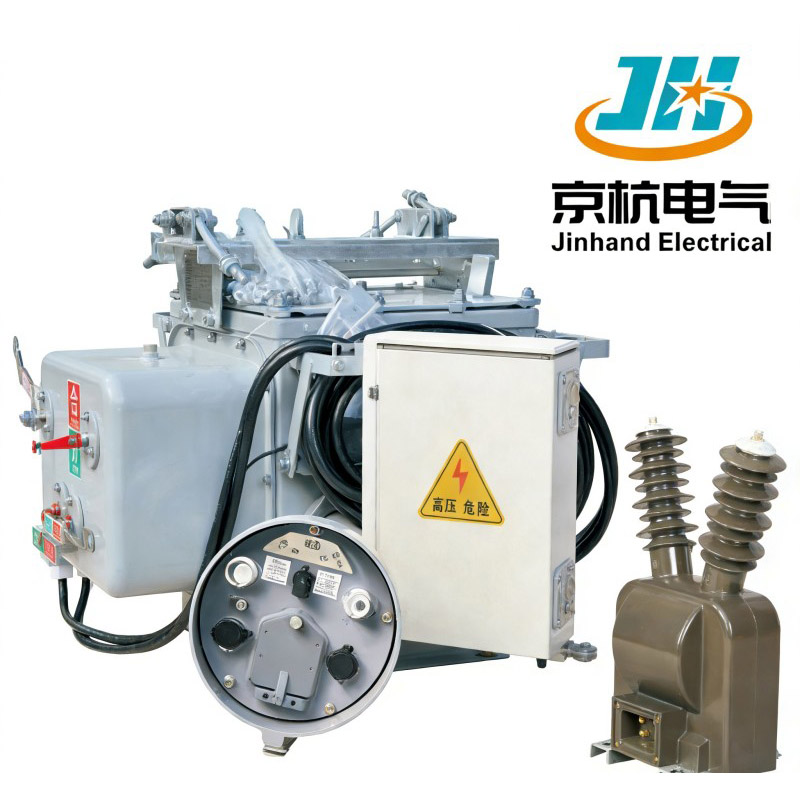

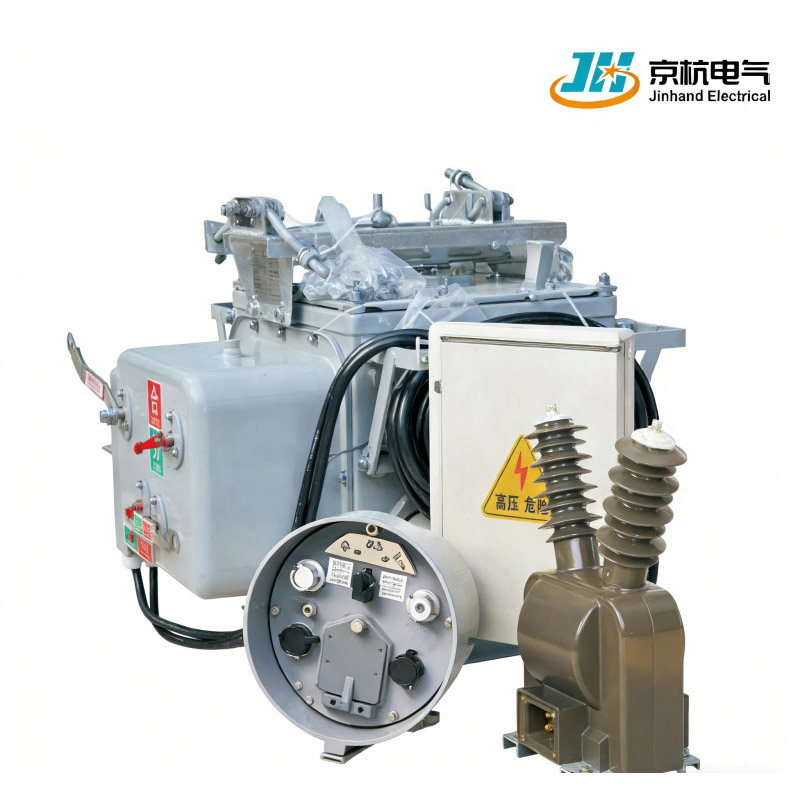

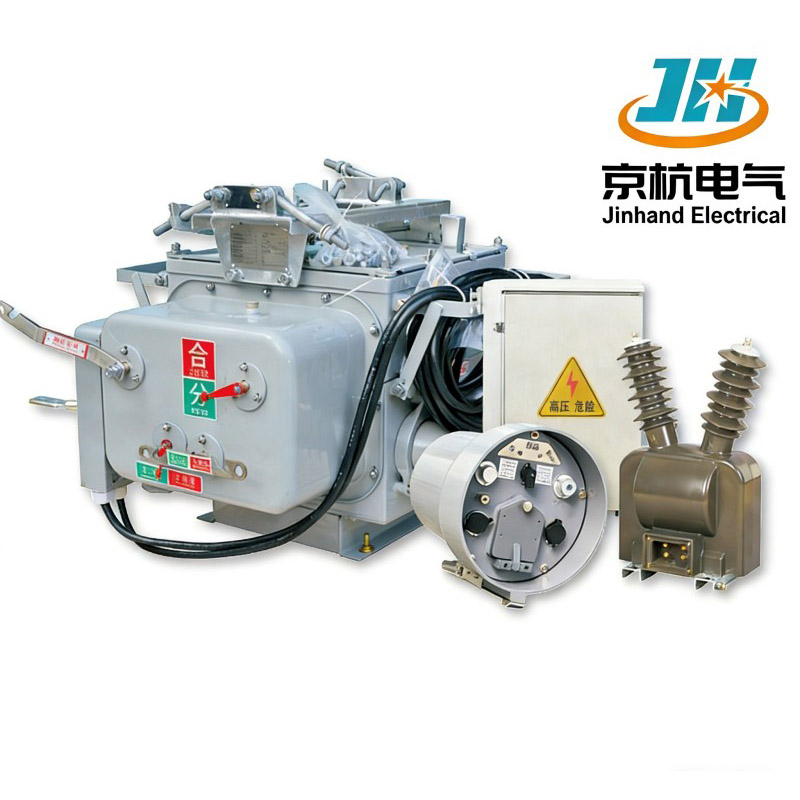

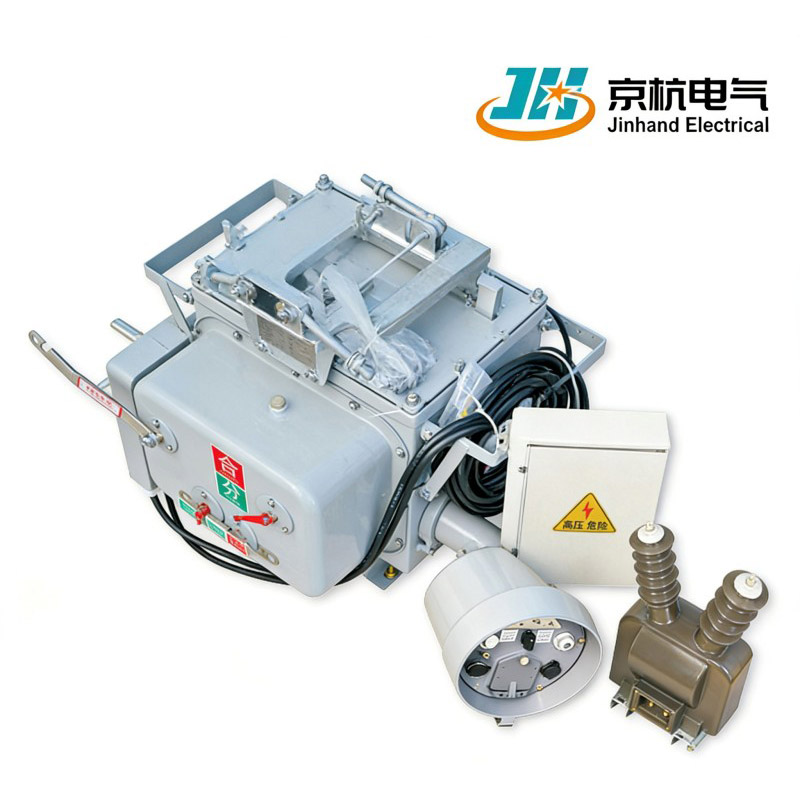

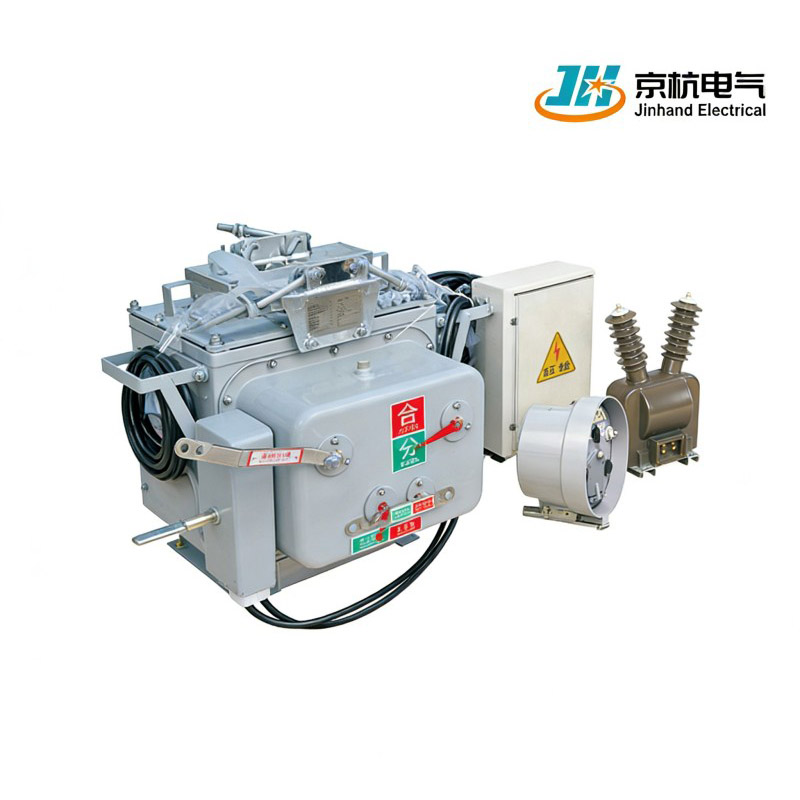

Le disjoncteur monté sur poteau de distribution intelligent ZW20A-12, fabriqué par la société chinoise Jinhand Electrical, est conçu pour les systèmes 12 kV/50 Hz. En tant qu'usine et fournisseur leader, nous fournissons cette solution intégrée avec des capteurs de haute précision pour l'automatisation de la distribution, la gestion des pertes de ligne et la gestion des défauts.
1. Conception intégrée : le disjoncteur présente une conception entièrement intégrée ainsi que des capteurs de tension et de courant de haute précision, améliorant la fonctionnalité globale et réduisant la complexité de l'installation.
2. Prise en charge de la distribution intelligente : répond aux exigences des systèmes de distribution intelligents, permettant une gestion efficace de la perte de ligne, l'automatisation de l'alimentation et la gestion des défauts de mise à la terre monophasés à faible courant.
3. Installation flexible : convient pour une installation à divers points tels que les points de section, les points de liaison, les lignes secondaires et les têtes de sortie utilisateur sur les lignes aériennes 10 kV, offrant une polyvalence d'application.
| Projet | Unité | Paramètre | ||
| Tension nominale | kV | 12 | ||
| Courant nominal | A | 630 | ||
| Fréquence nominale | Hz | 50 | ||
| Niveau d'isolation évalué | Tension de tenue de fréquence de puissance du circuit principal 1 min | Phase à phase, phase à terre | kV | 42 |
| Espace de contact | 48 | |||
| Tension de tenue aux impulsions de foudre (crête) | Phase à phase, phase à terre | 75 | ||
| Espace de contact | 85 | |||
| Tension de tenue à la fréquence d'alimentation du circuit secondaire 1 min | 2 | |||
| Courant nominal de coupure de court-circuit (RMS) | kV | 20, 25 | ||
| Composante CC du courant nominal de coupure de court-circuit | % | 51 | ||
| Constante de temps CC du courant nominal de coupure de court-circuit | MS | 45 | ||
| Courant nominal de création de court-circuit (crête) | kA | 50, 63 | ||
| Courant de tenue nominal de courte durée (RMS) | kA | 20, 25 | ||
| Courant de tenue de crête nominal | kA | 50, 63 | ||
| Nombre d'opérations nominales de coupure de court-circuit | Fois | 30 | ||
| Durée nominale du court-circuit | S | 4 | ||
| Durée de vie mécanique | Fois | ≥10000 | ||
| Pression manométrique nominale du gaz SF6 | MPa | 0 | ||
1. Mesure et contrôle avancés : dispose d'une capacité d'enregistrement des défauts de ligne (SOE), qui capture le moment et la nature des défauts (mise à la terre ou court-circuit), facilitant un dépannage et une maintenance efficaces.
2. Performance d'étanchéité fiable : équipé d'une technologie de coque d'étanchéité mature bénéficiant d'un indice de protection IP67, garantissant une étanchéité robuste, une étanchéité élevée et une résistance mécanique grâce à une technologie de formage par étirement du moule en une étape.
3. Fonctionnement sans entretien : les composants sont scellés dans du gaz SF6 à une pression manométrique nulle, les protégeant des influences environnementales et garantissant un fonctionnement stable, fiable et sans entretien.
4.Excellentes performances d'isolation : prend en charge les connexions de câbles pour les lignes entrantes et sortantes, en utilisant des bagues d'angle brevetées en caoutchouc de silicone fluide pour atteindre un espacement de phase de 280 mm, garantissant des capacités d'isolation externe supérieures.
1. Conception intégrée intelligente : les capteurs de tension et de courant intégrés de haute précision prennent en charge l'automatisation de la distribution, la gestion des pertes de ligne et la gestion des défauts.
2. Haute fiabilité et performances de rupture : courant de coupure de court-circuit nominal jusqu'à 20/25 kA, durée de vie mécanique supérieure à 10 000 opérations, adapté aux scénarios de commutation fréquents.
3. Configuration d'installation flexible : convient à divers emplacements sur les lignes aériennes de 10 kV, tels que les points de section, les points de liaison, les lignes secondaires et les prises utilisateur, prenant en charge plusieurs modes de mise en réseau.
4. Isolation SF₆ sans entretien : isolation au gaz SF₆ de calibre zéro, structure entièrement scellée avec un indice de protection élevé, adaptable aux environnements extérieurs difficiles.
5. Capable de gérer les défauts à la terre à faible courant : capable de détecter et d'isoler les défauts à la terre monophasés, améliorant ainsi la fiabilité de l'alimentation électrique dans les réseaux de distribution.
1. Sans entretien tout au long du cycle de vie : la conception de l'isolation SF₆ scellée élimine le besoin d'un réapprovisionnement régulier en gaz ou d'un remplacement de l'isolation, réduisant considérablement les efforts de maintenance.
2. Surveillance et diagnostics à distance : les interfaces de communication intégrées prennent en charge le téléchargement de données à distance et les alertes de panne, permettant une maintenance basée sur l'état et réduisant la fréquence des inspections sur site.
3. Conception modulaire et interchangeable : les modules fonctionnels prennent en charge un remplacement rapide sur site, minimisant les temps d'arrêt et améliorant l'efficacité de la maintenance.
1. Installation standard sur poteau : ensemble complet de supports de montage, de raccords et d'accessoires fournis pour une installation facile sur diverses structures de poteaux.
2. Conception légère et compacte : structure globale compacte avec un poids optimisé pour faciliter le transport et l'installation pendant le travail aérien.
3. Expérience logistique mondiale : exporté vers plus de 30 pays, familier avec les normes d'expédition internationales, fournissant un emballage professionnel et un support de dédouanement.
1. Haute adaptabilité environnementale : fonctionnement stable à des températures de -40 °C à +70 °C et à des altitudes jusqu'à 4 000 m, avec un indice de protection jusqu'à IP67.
2. Forte performance d'isolation électrique : tension de tenue aux impulsions de foudre 85 kV, tension de tenue à la fréquence industrielle 48 kV, adaptée aux environnements difficiles tels que les zones sujettes aux orages et humides.
3. Structure mécanique robuste : boîtier en alliage d'aluminium à haute résistance avec traitement anti-corrosion, résistant aux vibrations et au vent, adapté à un fonctionnement extérieur à long terme.
1. Chaîne d'assemblage entièrement automatisée : composants clés assemblés à l'aide de processus de soudage robotisé, de remplissage automatique de gaz et de tests pour garantir la cohérence du produit.
2. Processus d'étanchéité rigoureux : remplissage et scellement SF₆ effectués dans un environnement de salle blanche, avec détection des fuites par spectrométrie de masse à l'hélium pour garantir une étanchéité à vie.
3. Technologie de capteur intégrée : les capteurs de tension et de courant sont encapsulés avec le corps du disjoncteur, évitant ainsi les erreurs d'installation associées aux transformateurs externes.
1. Intégration primaire-secondaire profonde : les capteurs intégrés de haute précision produisent directement des signaux numériques, améliorant ainsi la précision des mesures et l'intégration du système. 2. Logique intelligente de gestion des défauts : comprend des fonctions de détection des défauts à la terre, de réenclenchement automatique et d'isolation des défauts, prenant en charge l'automatisation locale sans communication. 3. Commutation double source sans couture : convient aux applications de point de liaison, permettant un transfert automatique d'alimentation en cas de perte de tension pour améliorer la continuité de l'alimentation.
1.SF₆ Conception sans fuite : la technologie d'étanchéité à jauge zéro empêche les émissions de gaz à effet de serre, garantissant ainsi la conformité environnementale.
2. Mécanisme de fonctionnement à faible énergie : utilise des mécanismes de fonctionnement à aimant permanent ou à ressort avec une faible consommation d'énergie et une longue durée de vie.
3. Matériaux recyclables : principaux composants structurels en alliage d'aluminium recyclable, conformes aux principes de fabrication écologiques.
1. Spécialisé dans les équipements montés sur poteau : plus d'une décennie d'expérience dans les commutateurs montés sur poteau de distribution, avec des produits largement validés et optimisés sur le terrain.
2. Solutions d'automatisation complètes : fournit non seulement le disjoncteur, mais également le FTU, les terminaux de communication et les systèmes de station principale correspondants pour des solutions intégrées.
3. Système de contrôle de qualité rigoureux : le contrôle complet du processus, de la sélection des composants aux tests finaux, garantit une fiabilité élevée du produit.
4. Réseau de services mondial : les points d'assistance technique dans plusieurs pays fournissent une mise en service, une formation et une assistance après-vente localisées.
Grâce à plus de dix années de développement constant, Jinhand se classe parmi les principaux fabricants et fournisseurs chinois d’équipements électriques. Notre usine a adopté diverses technologies et installations de pointe, et nous vous invitons à vous procurer nos produits de haute qualité et rentables fabriqués en Chine.
