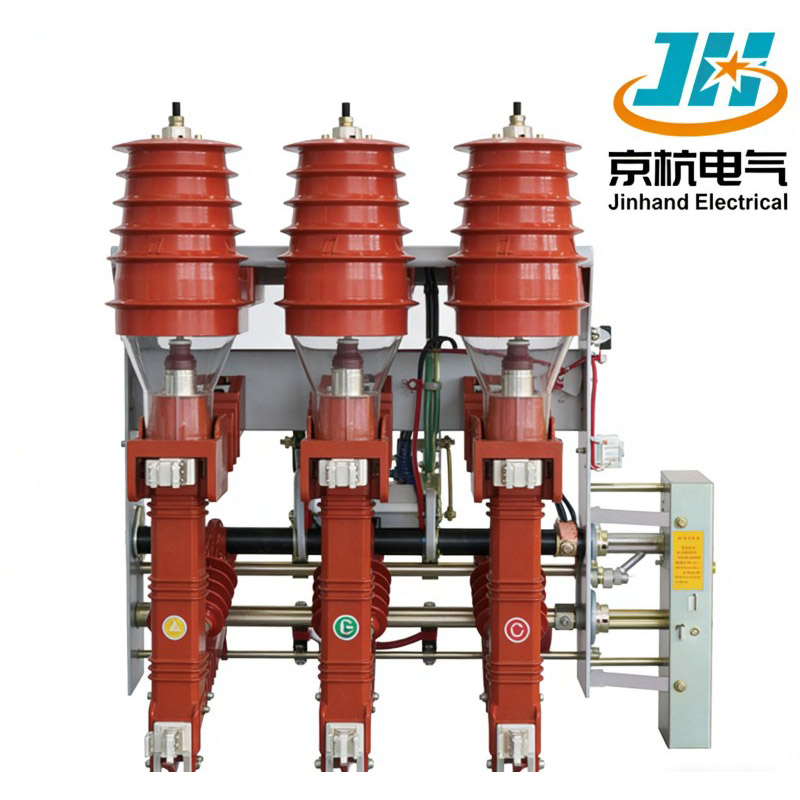

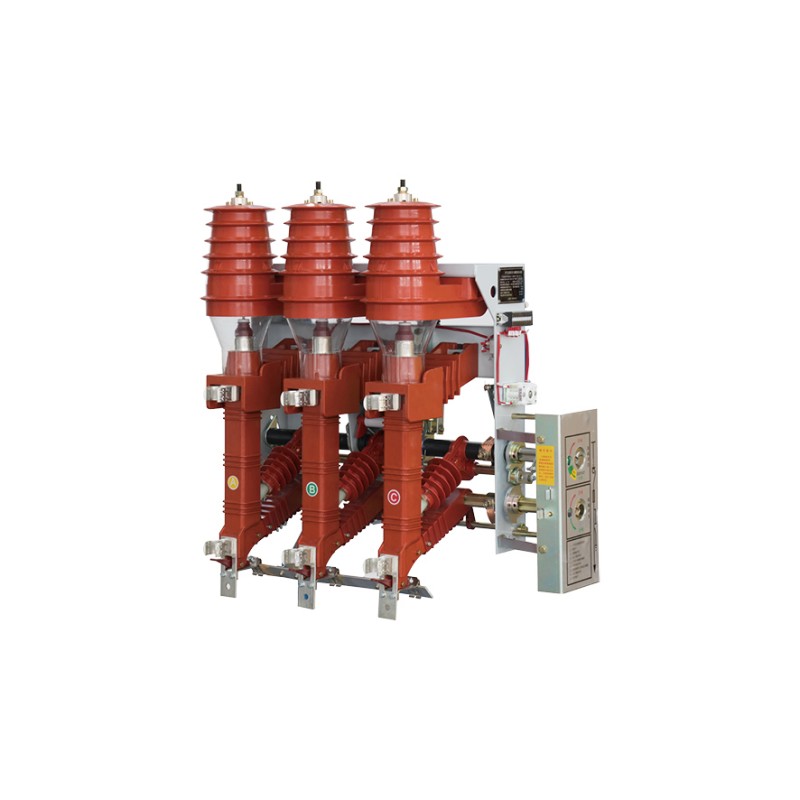

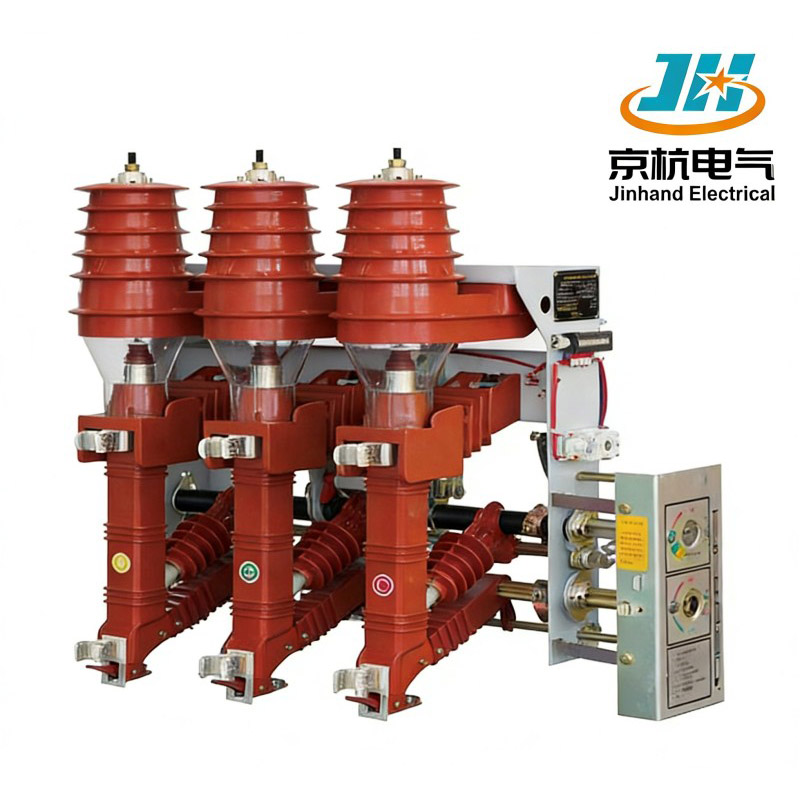

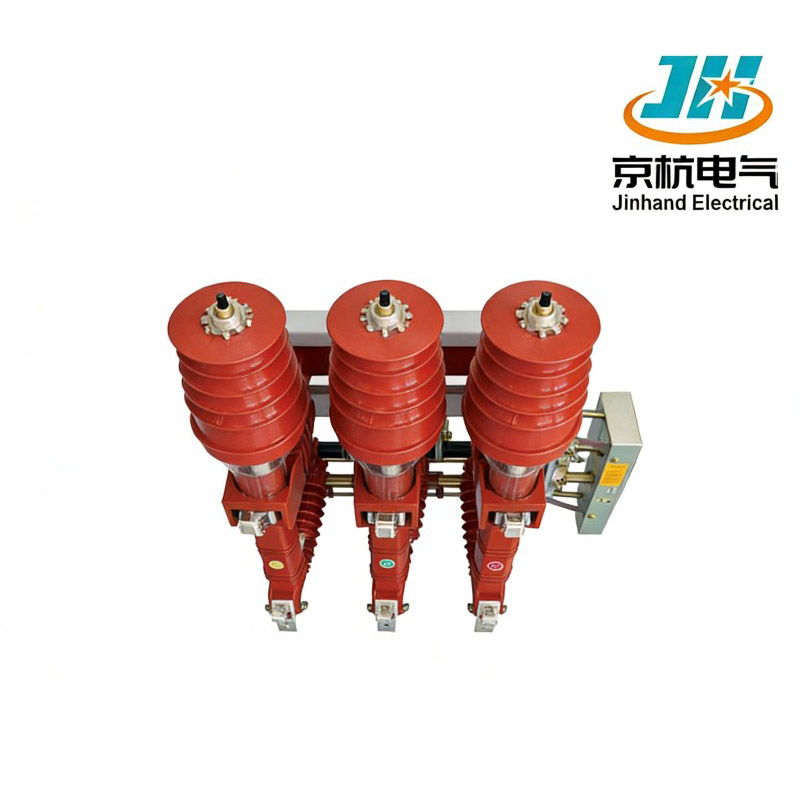

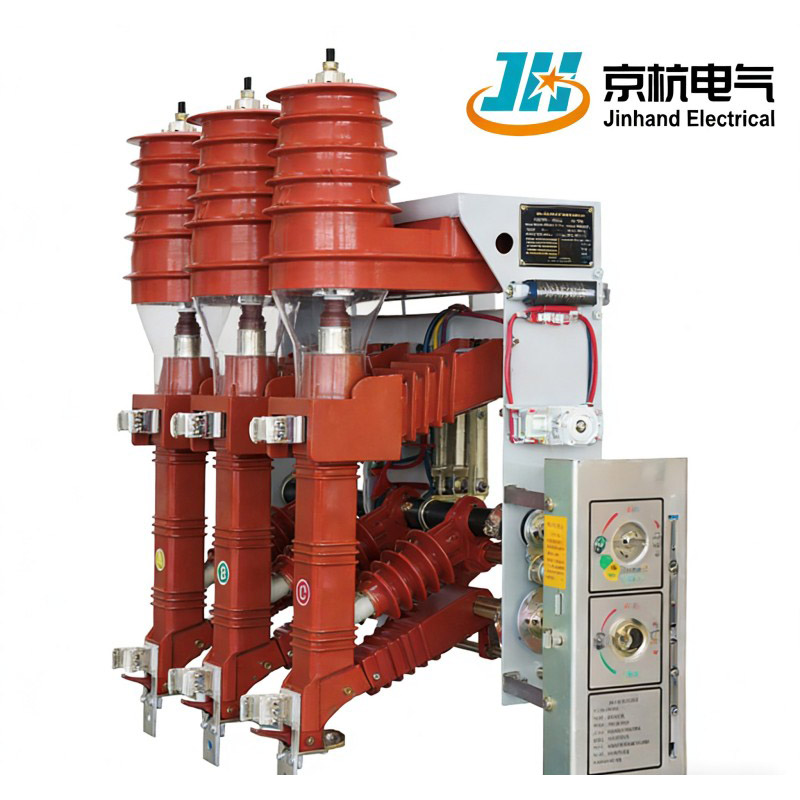

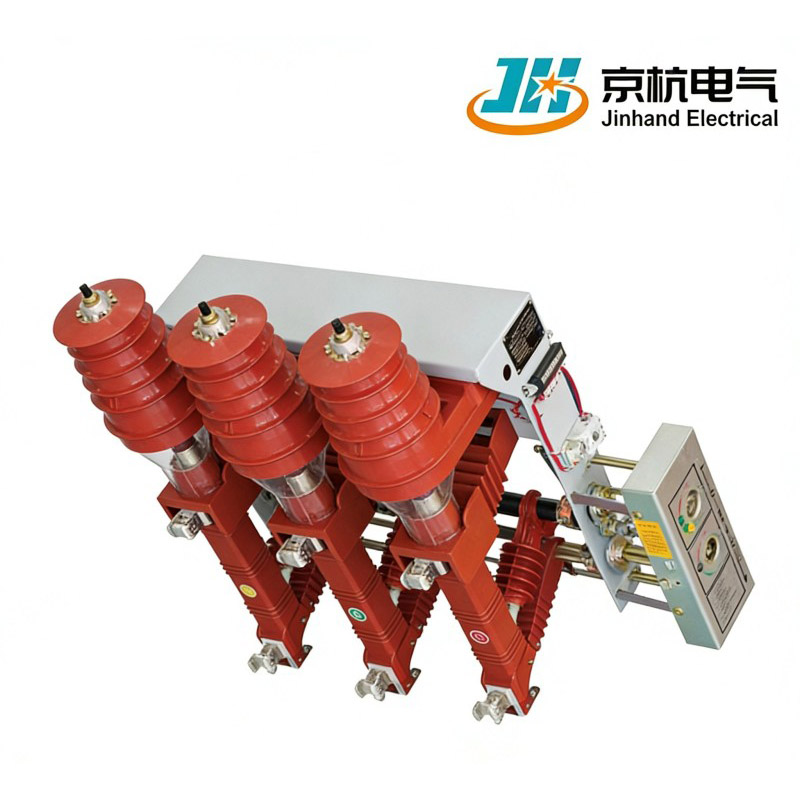

Les commutateurs de charge de type puffer FKN12A-12D et FKRN12A-12D, fabriqués par la société chinoise Jinhand Electrical, assurent le contrôle et la protection des systèmes 12 kV. En tant qu'usine et fournisseur fiable, les panneaux combinés interrupteur-fusible de charge de type Puffer sont idéaux pour les sous-stations compactes et les réseaux en anneau. Avec une influence mondiale croissante, nous accueillons les partenariats dans le monde entier.
1. Application polyvalente : convient aux systèmes de distribution triphasés jusqu'à 12 kV, ce qui les rend adaptables à divers besoins de contrôle et de protection des équipements électriques.
2. Protection efficace : le dispositif combiné FKRN12A-12D offre une protection améliorée en interrompant les courants de court-circuit de ligne en plus de gérer les courants de charge et de surcharge.
3. Idéal pour une utilisation urbaine et rurale : particulièrement adapté aux sous-stations terminales et aux sous-stations compactes, facilitant une distribution d'énergie fiable dans les réseaux urbains et ruraux.
| Projet | Unité | Paramètre | |||
| FKN12A-12D | FKRN12A-12D | ||||
| Tension nominale | kV | 12 | 12 | ||
| Fréquence nominale | Hz | 50 | 50 | ||
| Courant nominal | A | 630 | 125 | ||
| Niveau d'isolation évalué | Tension de tenue à la fréquence de puissance 1 min | Phase à terre, phase à phase | kV | 42 | 42 |
| écart d'isolation | 48 | 48 | |||
| Tension de tenue aux impulsions de foudre (crête) | Phase à terre, phase à phase | 75 | 75 | ||
| écart d'isolation | 85 | 85 | |||
| Courant de tenue nominal de courte durée | Interrupteur de charge | kA | 20 | - | |
| Sectionneur de terre | 20 | ||||
| Durée nominale du court-circuit | Interrupteur de charge | S | 4 | - | |
| Sectionneur de terre | 2 | ||||
| Courant nominal de création de court-circuit (crête) | kA | 50 |
|
||
| Courant de coupure nominal | Courant de coupure de charge active | A | 630 | - | |
| Courant de coupure en boucle fermée | 630 | - | |||
| Courant de coupure de charge active de 5 % | 31.5 | - | |||
| Courant de charge du câble | 10 | - | |||
| Capacité de coupure du transformateur à vide | kVA | 1250 | |||
| Courant nominal de coupure de court-circuit (fusible limiteur de courant) | kA |
|
31.5 | ||
| Courant de transfert nominal | A | - | 870 | ||
| Durée de vie mécanique | Fois | 2000 | 2000 | ||
| Énergie de sortie de l'impacteur | J |
|
1+0,5 | ||
Limites de température de l'air ambiant : limite supérieure +40 ℃, limite inférieure -25 ℃ ;
Altitude ne dépassant pas 1000 m；
Humidité relative : moyenne quotidienne ne dépassant pas 95 %, moyenne mensuelle ne dépassant pas 90 % ;
Intensité sismique ne dépassant pas 8 degrés ;
Emplacements exempts d'incendie, de risques d'explosion, de corrosion chimique et de vibrations sévères ;
Degré de pollution : Classe Ⅱ
1. Capacités de commutation de charge : le commutateur de charge FKN12A-12D peut commuter efficacement les courants de charge et gérer les conditions de surcharge, garantissant ainsi un fonctionnement sûr des équipements connectés.
2. Fonctionnalité du dispositif combiné : le dispositif combiné interrupteur-fusible de charge de type ballon FKRN12A-12D intègre des fonctionnalités de commutation de charge et d'interruption de court-circuit dans une seule unité, améliorant ainsi l'efficacité opérationnelle.
3. Compatibilité avec les unités d'alimentation : conçu pour contrôler et protéger le réseau en anneau et les unités d'alimentation à double radiale, garantissant une distribution fiable dans diverses configurations de réseau.
1. Conception multifonctionnelle intégrée : combine un interrupteur de charge et un fusible en une seule unité, permettant à la fois la commutation de charge et la protection contre les courts-circuits pour les systèmes de distribution 12 kV.
2. Compact et hautement adaptable : faible encombrement idéal pour les sous-stations compactes et les unités principales en anneau, particulièrement adapté aux sous-stations terminales urbaines et rurales.
3. Performance d'extinction d'arc fiable : la trempe d'arc de type souffleur garantit une forte capacité de rupture et une faible surtension de commutation pour une sécurité améliorée du système.
4. Options de configuration flexibles : le FKN12A-12D prend uniquement en charge la commutation de charge, tandis que le FKRN12A-12D intègre des fusibles pour l'interruption de court-circuit, répondant ainsi à divers besoins de protection.
5. Large compatibilité environnementale : fonctionne à des températures de -25 °C à +40 °C, à des altitudes allant jusqu'à 1 000 m, et convient aux zones de classe de degré de pollution Ⅱ.
1. Conception de maintenance modulaire : le fusible et le mécanisme de commande sont des modules remplaçables indépendamment, réduisant ainsi les temps d'arrêt et les coûts de main-d'œuvre.
2. Système de contact longue durée : les contacts plaqués argent combinés à une trempe de type puffer prolongent la durée de vie électrique et réduisent la fréquence de remplacement.
3. Indicateurs d'état visibles : certains modèles disposent de fenêtres de visualisation ou d'indicateurs de position pour faciliter l'inspection et l'évaluation de l'état, améliorant ainsi l'efficacité de la maintenance.
1. Emballage et transport standardisés : un emballage de qualité industrielle résistant à l'humidité et aux chocs prend en charge l'expédition sous forme d'armoires complètes ou de boîtes modulaires, adaptables à diverses conditions logistiques.
2. Compatibilité d'installation élevée: plusieurs supports de montage et options de connexion garantissent la compatibilité avec les unités principales et les appareillages de commutation à anneau commun.
3. Assistance technique à cycle complet : examen des dessins, conseils d'installation et assistance à la mise en service pour assurer une mise en service fluide du projet.
1. Durée de vie mécanique jusqu'à 2000 opérations : le mécanisme de fonctionnement est soumis à des tests de type rigoureux et à une vérification d'endurance pour une fiabilité élevée.
2.Excellentes performances d'isolation : tension de tenue à l'écart d'isolation jusqu'à 48 kV, tenue aux impulsions de foudre jusqu'à 85 kV, adaptée aux environnements de réseau exigeants.
3. Construction entièrement fermée : indice de protection jusqu'à IP4X, résistant efficacement à la poussière et à l'humidité, adapté à une installation extérieure et semi-extérieure.
Q1 : Quelle est la principale différence entre le FKN12A-12D et le FKRN12A-12D ?
R : FKN12A-12D est un interrupteur de charge utilisé pour commuter les courants de charge et la protection contre les surcharges. FKRN12A-12D est une unité combinée interrupteur-fusible de charge, capable à la fois de commutation de charge et d'interruption de court-circuit via des fusibles.
Q2 : Est-il adapté à la protection des transformateurs ?
R : Oui, il est particulièrement adapté au contrôle et à la protection des transformateurs de distribution 12 kV, avec un pouvoir de coupure du transformateur à vide jusqu'à 1 250 kVA.
Q3 : Le remplacement des fusibles est-il pratique ?
R : Conçu pour un remplacement avant ou supérieur, permettant l'échange de fusibles sans retirer les barres omnibus ou le corps de l'interrupteur principal, garantissant simplicité et sécurité.
Q4 : Peut-il être mis à niveau pour l’automatisation ?
R : Oui, il peut être équipé de mécanismes de commande motorisés, de capteurs de position et d'interfaces de communication pour prendre en charge les fonctions de contrôle à distance, de signalisation et d'automatisation.
1. Consultation technique avant-vente : examen du schéma du système, conseils de sélection et optimisation de la solution.
2. Formation et conseils après-vente : formation sur site ou en ligne couvrant les protocoles d'exploitation, de maintenance et de sécurité.
3.Approvisionnement rapide en pièces de rechange : stock régulier de consommables tels que des fusibles et des mécanismes de fonctionnement, prenant en charge les commandes urgentes.
4.Support technique du cycle de vie : vérifications de l’état de l’équipement, mises à niveau et services de prolongation de la durée de vie.
Avec plus de dix ans de savoir-faire dans l’industrie, Jinhand est devenu l’un des principaux fabricants et fournisseurs chinois d’équipements électriques. Notre usine utilise un grand nombre de technologies et d'équipements avancés, et nous vous invitons à acheter nos produits fabriqués en Chine de haute qualité à des prix compétitifs.
