Interrupteur de charge à vide de limite extérieure

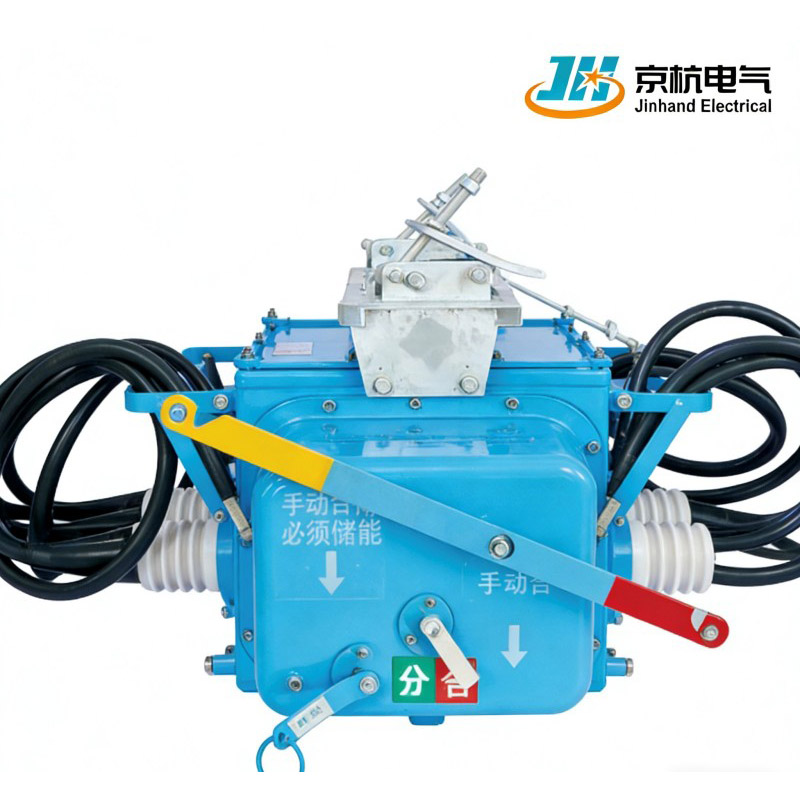

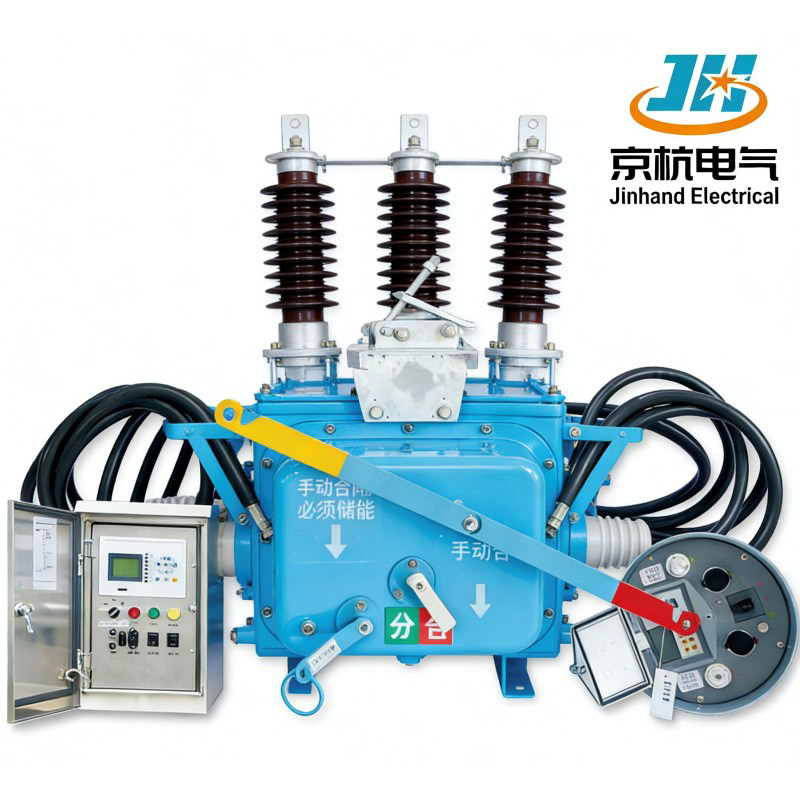

L'interrupteur de charge à vide extérieur FZW28-12F est fabriqué par Jinhand Electrical en Chine pour les systèmes triphasés 12 kV/50 Hz. En tant que fournisseur et usine fiable, nous fournissons ce commutateur pour la commutation du courant de charge, la création de courts-circuits et l'automatisation de la distribution dans les sous-stations, les parcs industriels et les réseaux électriques, en particulier pour les opérations fréquentes.

Avantages

1. Performance fiable : conçu pour une utilisation en extérieur, garantissant un fonctionnement fiable dans diverses conditions environnementales pour les systèmes de distribution d'énergie.
2. Adéquation des opérations fréquentes : spécialement conçue pour les emplacements avec des opérations de commutation fréquentes, améliorant ainsi l'efficacité et la fiabilité opérationnelle.
3. Applications polyvalentes : convient aux sous-stations, aux entreprises industrielles et minières et aux réseaux électriques urbains et ruraux, ce qui en fait une solution flexible pour divers environnements.

PRINCIPAUX PARAMÈTRES TECHNIQUES

Principales caractéristiques

1. Spécifications nominales : fonctionne à une tension nominale de 12 kV et une fréquence de 50 Hz, idéal pour les systèmes de distribution d'énergie CA triphasé.

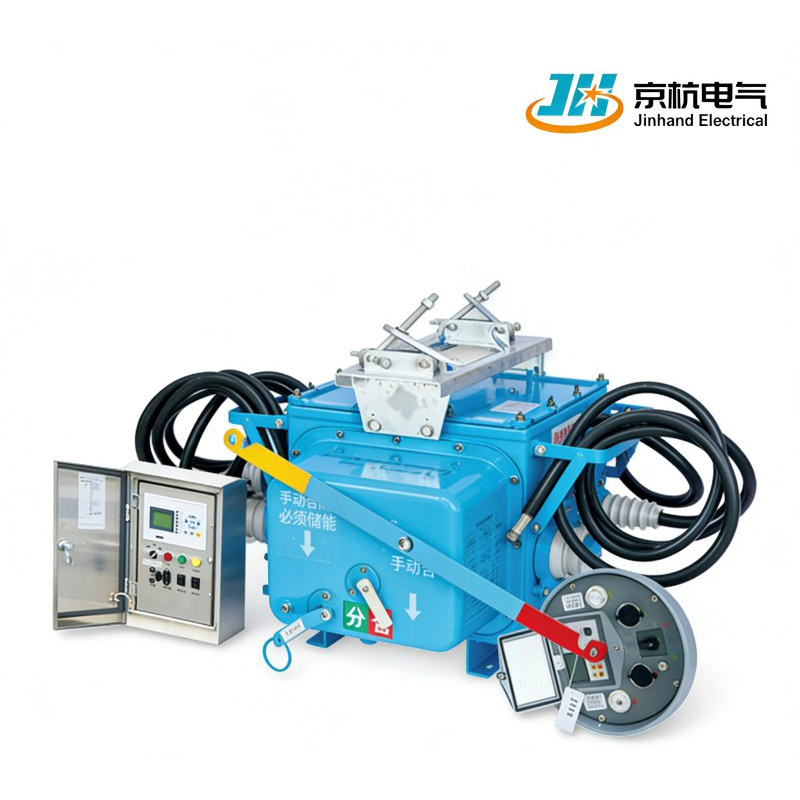

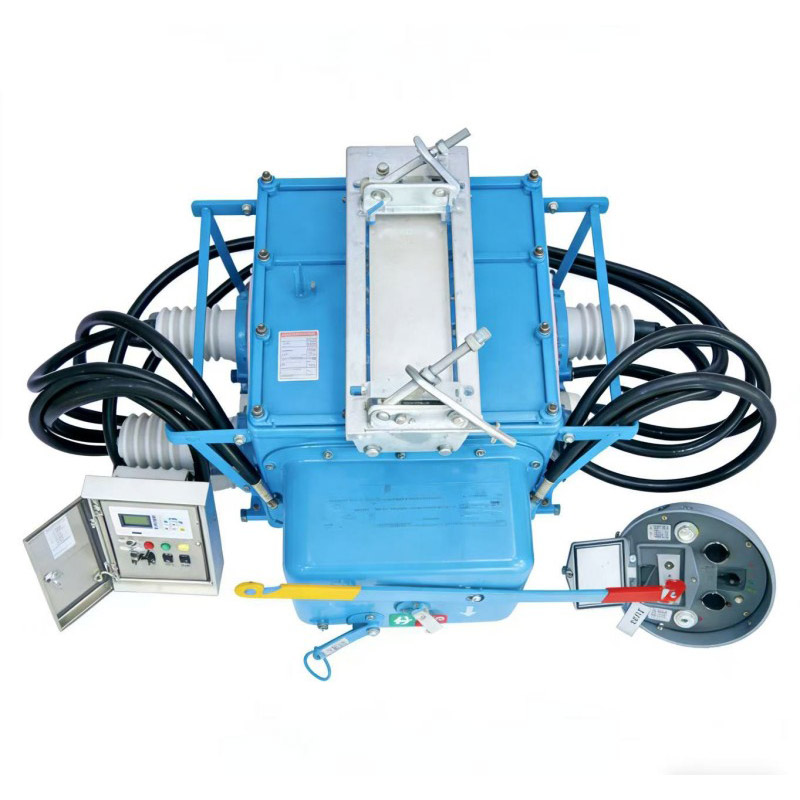

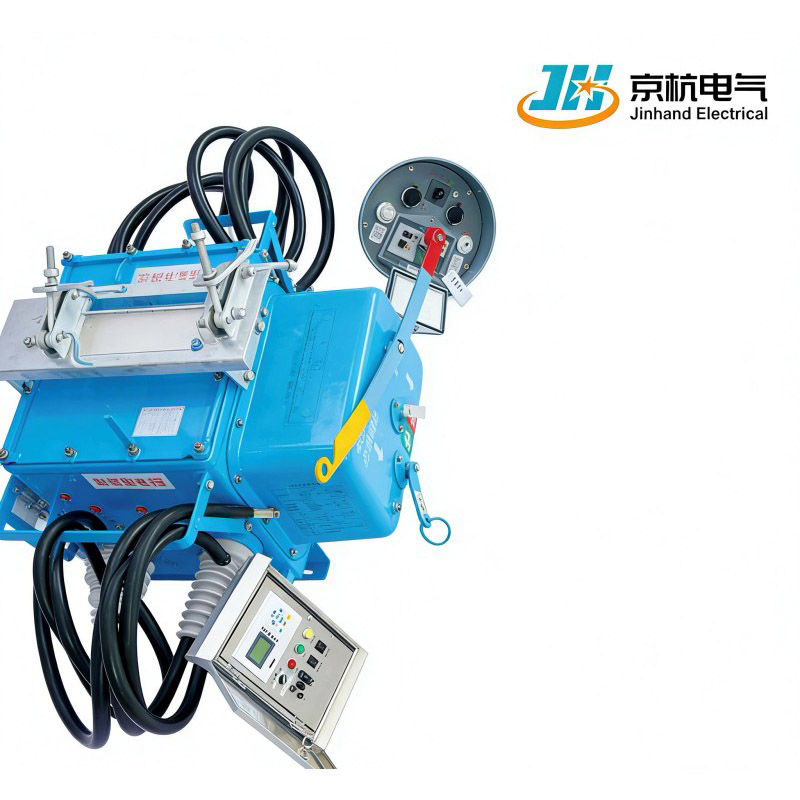

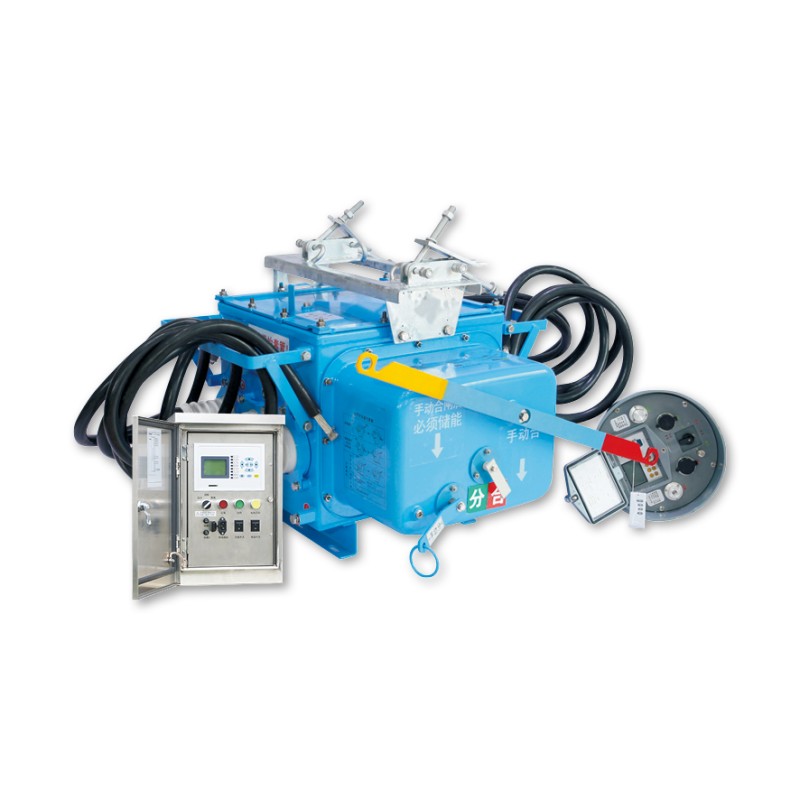

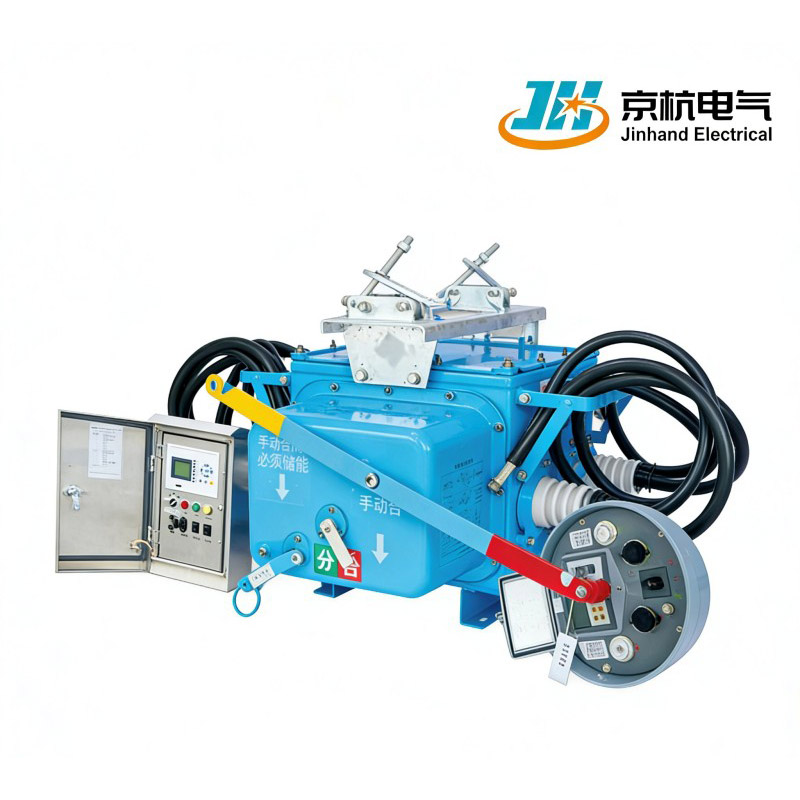

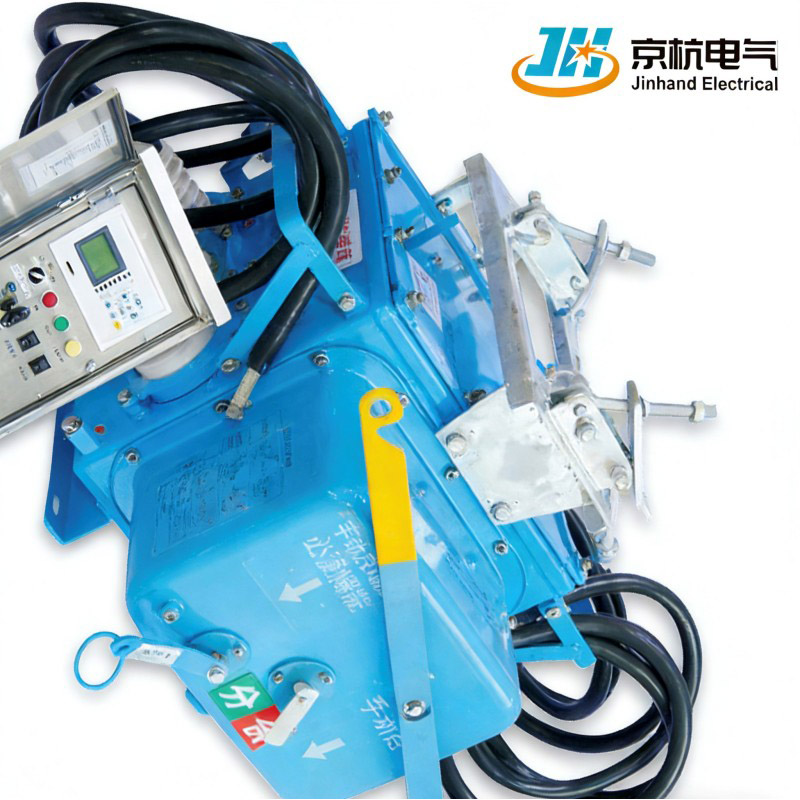

2. Conception à double composant : comprend l'interrupteur de charge à vide FZW28-12F et un contrôleur, connectés par des prises aviation et des câbles de commande scellés pour un fonctionnement sécurisé.
3. Commutation de charge et de court-circuit : capable de commuter les courants de charge et de gérer les courants de court-circuit, offrant ainsi une protection et une automatisation robustes pour les réseaux de distribution.

Points forts du produit

1. Protection intelligente des limites : comporte une identification et une isolation automatiques des défauts pour empêcher les défauts côté utilisateur de se propager au réseau principal, améliorant ainsi la fiabilité de l'alimentation électrique. 2. Excellentes performances de fonctionnement fréquent : durée de vie mécanique de 10 000 opérations, adaptée aux scénarios d'automatisation de la distribution nécessitant des commutations fréquentes. 3. Conception combinée modulaire : peut être combinée de manière flexible avec des contrôleurs, des transformateurs de courant et des modules de communication pour répondre à différents niveaux d'exigences d'automatisation. 4. Structure extérieure entièrement scellée : indice de protection jusqu'à IP67, adapté aux environnements difficiles tels que l'humidité, le brouillard salin et la forte pollution.

Optimisation des coûts opérationnels

1.Interrupteur à vide sans entretien : conception entièrement scellée, aucun entretien requis pendant la durée de vie, réduisant considérablement les coûts de maintenance.
2. Mécanisme de fonctionnement du moteur à ressort : temps de stockage d'énergie court, faible consommation d'énergie, prend en charge l'alimentation CA et CC, avec une forte adaptabilité.
3. Fonction d'auto-diagnostic : le contrôleur comprend la surveillance de l'état et l'enregistrement des défauts, prenant en charge les requêtes à distance et réduisant le temps de dépannage sur site.
4. Conception d'interface standardisée : utilise des fiches d'aviation pour la connexion, une installation et une mise en service faciles, réduisant ainsi les coûts de main-d'œuvre et de temps.

Durabilité et stabilité

1. Structure de boîtier à haute résistance : fabriquée en acier inoxydable ou en acier revêtu d'aluminium-zinc, entièrement soudée, résistante à la corrosion et aux chocs.
2. Capacité de fonctionnement à large température : convient aux températures ambiantes de -40 °C à +70 °C, répondant aux besoins opérationnels tout au long de l'année dans toutes les régions.
3. Performances électriques fiables : tension de tenue à la fréquence industrielle 42 kV (sec)/34 kV (humide), tension de tenue aux chocs de foudre 75 kV, avec des performances d'isolation stables.
4. Matériau de contact de haute qualité : contacts en alliage cuivre-chrome, résistants à l'érosion de l'arc, faible résistance de contact et forte capacité de transport de courant.

Avantages du processus de production

1. Chaîne d'assemblage entièrement automatisée : les processus clés utilisent le soudage robotisé et le pliage CNC pour garantir la cohérence et la précision du produit.
2. Système de test complet : chaque unité est soumise à des tests de caractéristiques mécaniques, des tests de résistance de circuit, des tests de tension de tenue à fréquence industrielle et une détection de décharge partielle.
3. Tests de simulation environnementale rigoureux : équipé d'un équipement de test d'alternance haute/basse température, de brouillard salin et de vibration pour simuler des conditions de fonctionnement réelles.
4. Gestion de la qualité traçable : met en œuvre un système de traçabilité complet du processus, depuis la prise des matières premières jusqu'à la livraison du produit fini.

Pourquoi choisir Jinhand électrique

1.Plus d'une décennie consacrée aux équipements de distribution : Jinhand Electric possède une expertise technique approfondie et une vaste expérience de projet dans les applications de commutation de charge.
2. Solutions personnalisées : propose des produits sur mesure en fonction des exigences des utilisateurs, y compris différentes configurations CT, protocoles de communication et alimentations de fonctionnement.
3. Applications validées à l'échelle mondiale : les produits sont largement utilisés dans les réseaux électriques provinciaux à travers la Chine et dans plus de 30 pays à l'étranger, avec un fonctionnement stable et fiable.
4. Rentabilité élevée et livraison rapide : la production de masse réduit les coûts, prend en charge la production basée sur les commandes et un approvisionnement rapide.

FAQ

1. À quels niveaux de tension convient-il ?
Tension nominale 12 kV, adaptée aux points de protection des limites des réseaux de distribution 10 kV.
2. Est-ce qu'il prend en charge la télécommande ?
Oui, communication GPRS/4G, fibre optique ou courant porteur en option en option pour l'intégration dans les stations principales d'automatisation de la distribution.
3.Peut-il remplacer un disjoncteur ?
Convient à la commutation de courant de charge et à la création de courts-circuits, mais n'a pas de capacité de coupure en court-circuit ; doit être coordonné avec la protection en amont.
4. L’installation nécessite-t-elle une panne de courant ?
Prend en charge l'installation en direct (nécessite des outils et des procédures spécialisés), mais l'installation hors tension est recommandée pour des raisons de sécurité.
5.Comment la puissance du contrôleur est-elle configurée ?
Prend en charge AC/DC 220 V ou 100 V, avec des systèmes d'alimentation solaire en option.
