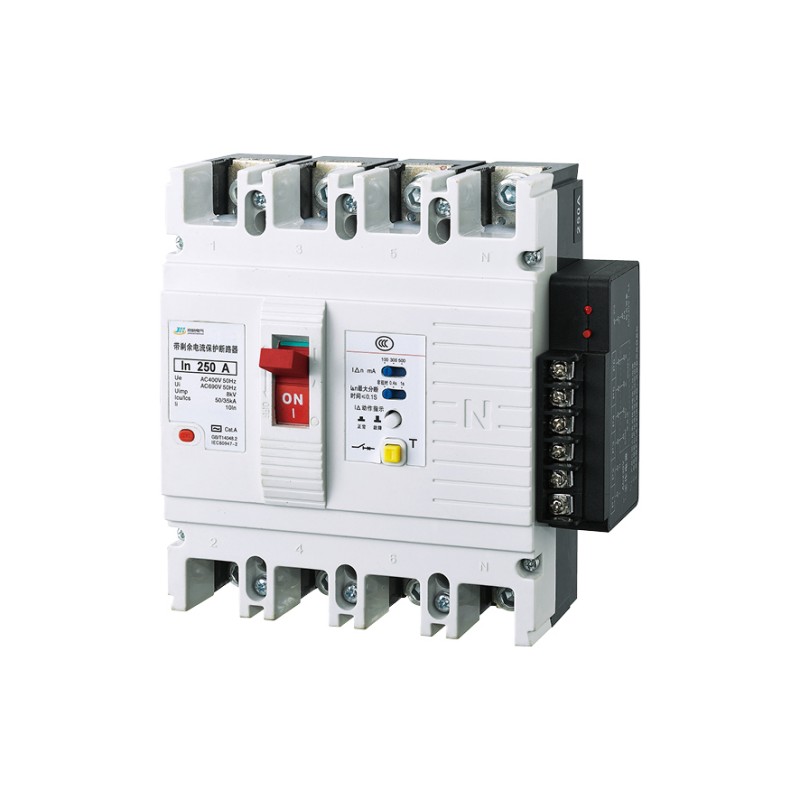

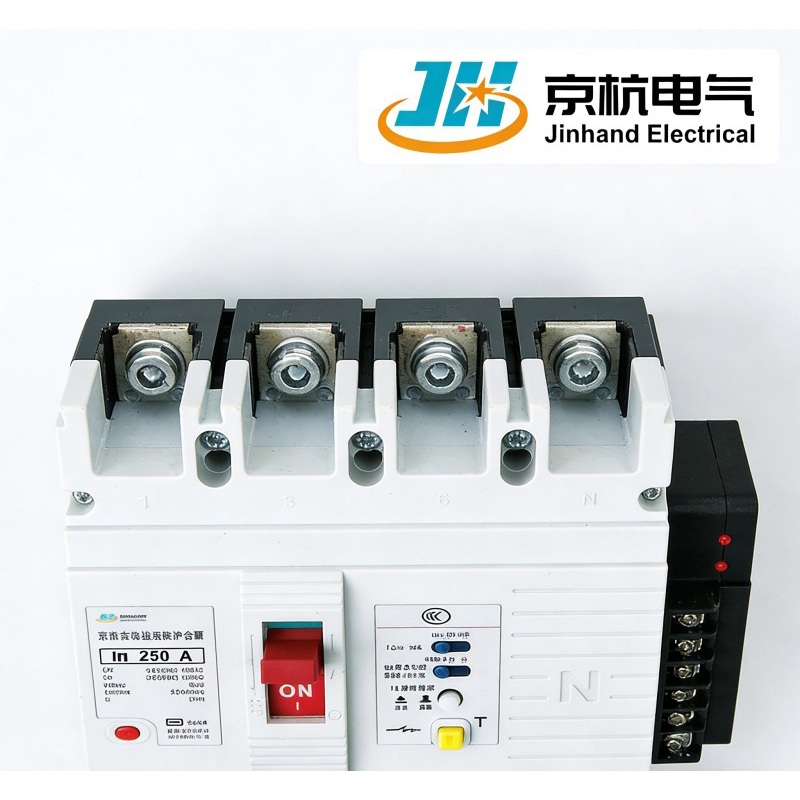

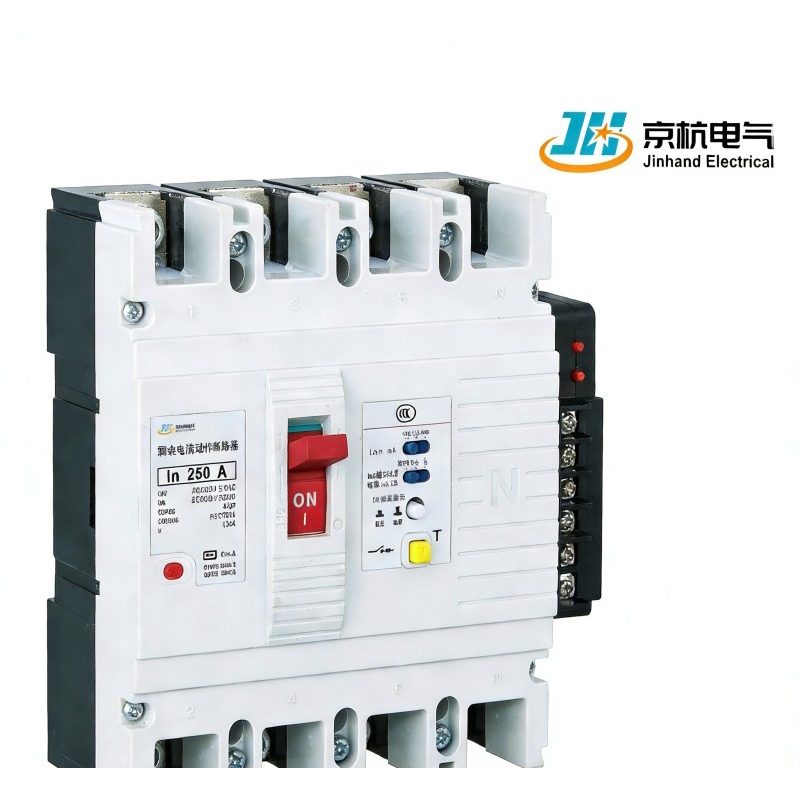

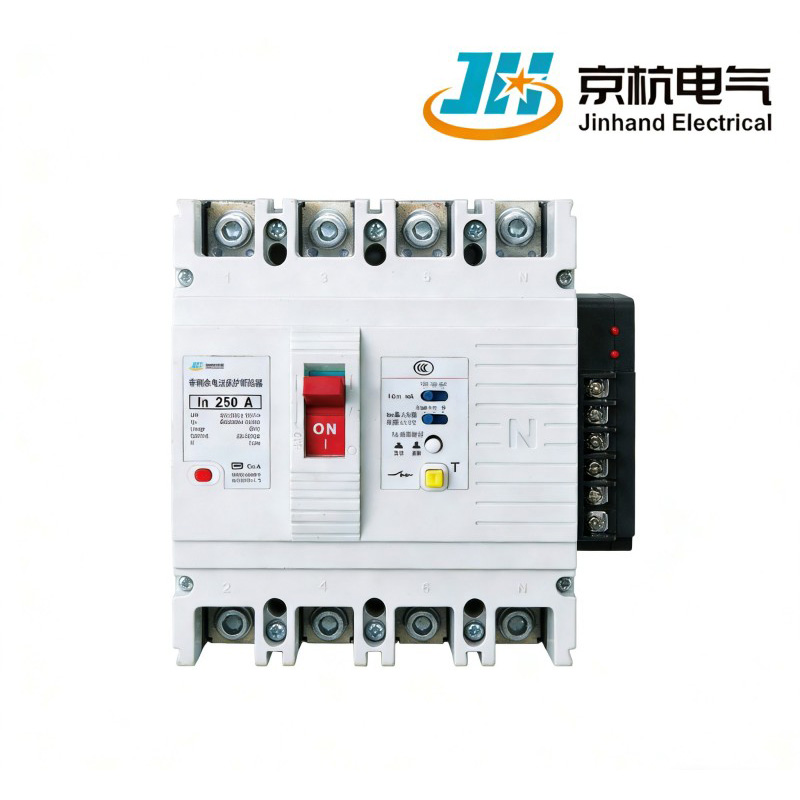

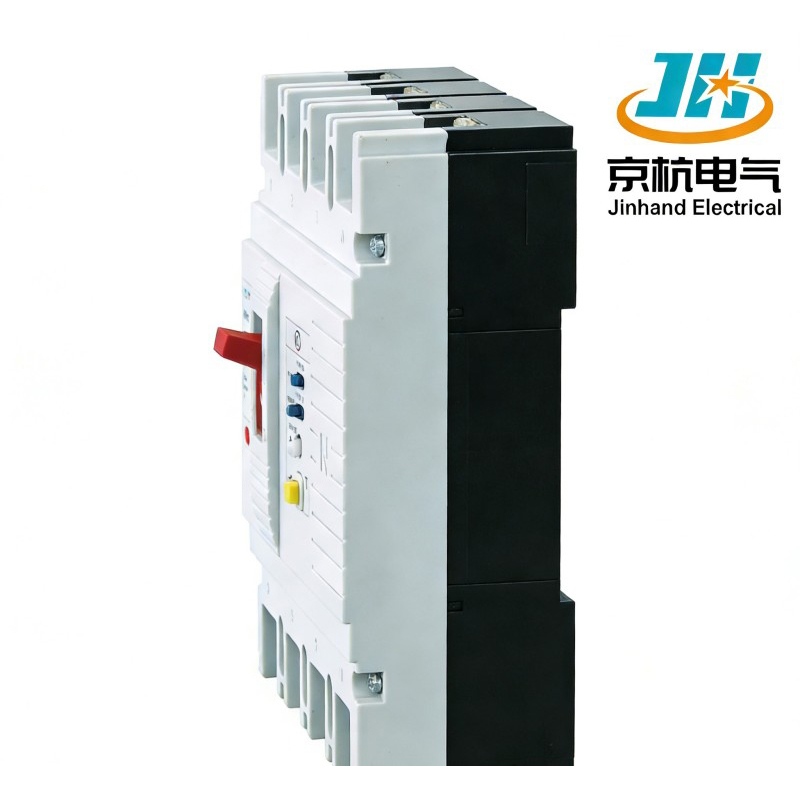

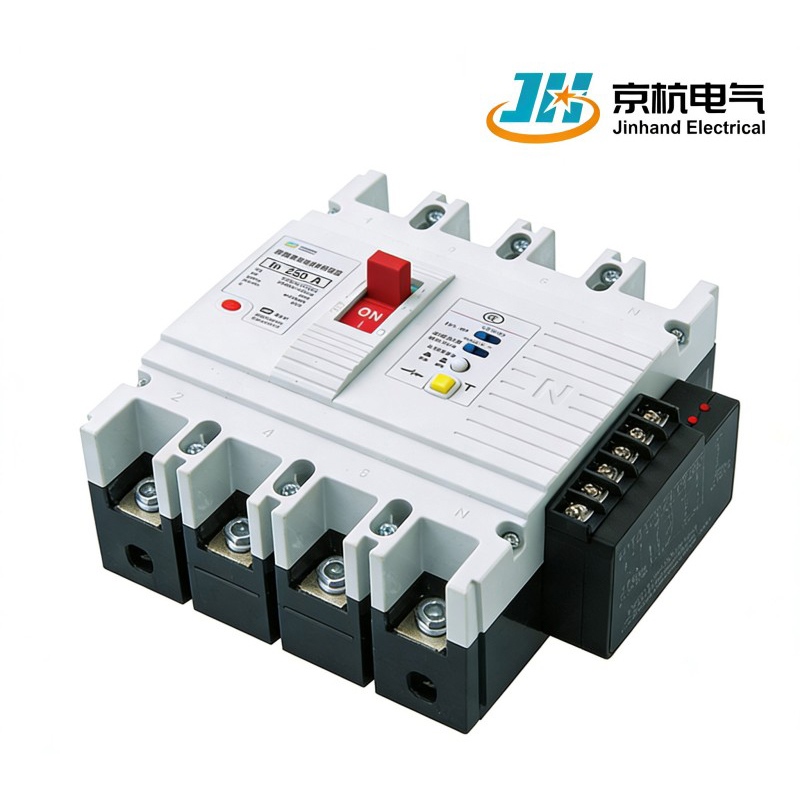

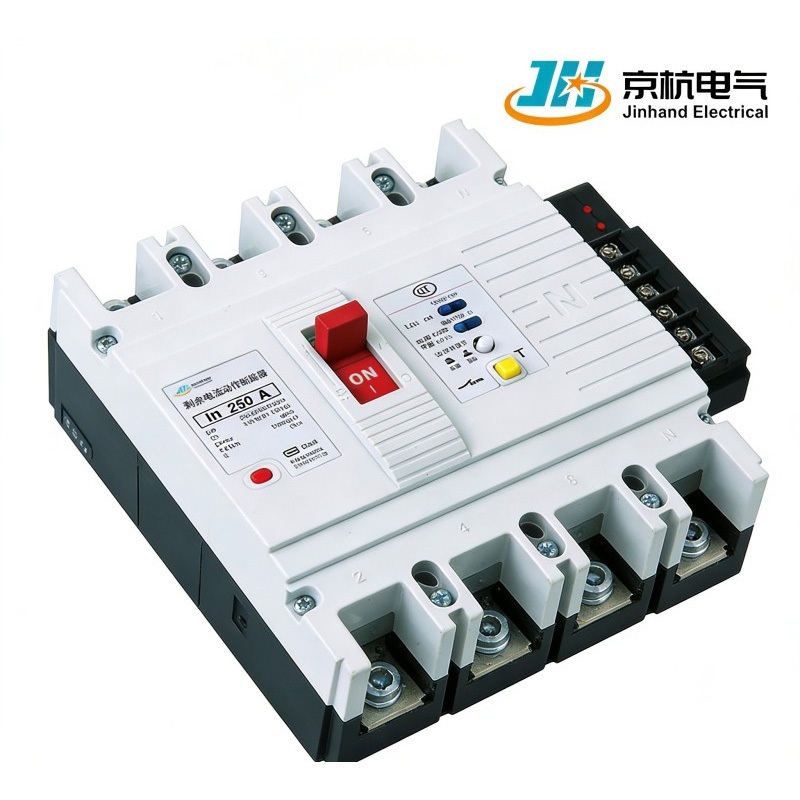

Le disjoncteur à boîtier moulé JHM1L, développé par le fabricant chinois Jinhand Electrical, est conçu pour les circuits CA 50 Hz, 400 V avec des courants nominaux allant jusqu'à 800 A. Ce disjoncteur fourni en usine offre une protection contre les surcharges, les courts-circuits, les sous-tensions et les défauts à la terre, adapté aux commutations peu fréquentes, au démarrage de moteur et à la prévention des risques d'incendie dans les systèmes de distribution d'énergie.
1. Sécurité améliorée : offre une protection contre les défauts de terre persistants, réduisant ainsi les risques d'incendie qui peuvent ne pas être détectés par la protection standard contre les surintensités.
2. Protection complète : offre une protection contre les surcharges, les courts-circuits et les sous-tensions, assurant la sécurité des lignes et des équipements électriques.
3. Performance fiable : conçu pour les applications de commutation et de démarrage de moteur peu fréquentes, ce qui le rend adapté à divers besoins opérationnels.
| Projet | JHM1-63 | JHM1-125 | JHM1-250 | JHM1-400 | JHM1-630 | ||||||||||||
| Courant de trame Inm(A) | 125 | 250 | 400 | 630 | 800 | ||||||||||||
| Courant nominal In(A) | 10/16/20/25/32/40/50/63/80/100/125 | 100/125/140/160/180/200/225/250 | 225/250/315/350/400 | 400/500/630 | 630/700/800 | ||||||||||||
| Nombre de pôles | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | ||||||||||||
| Tension de fonctionnement nominale Ue (V) | AC800 | ||||||||||||||||
| Tension d'isolation nominale Ui (V) | AC400 | AC400 | AC400 | AC400 | AC400 | ||||||||||||
| Tension de tenue aux impulsions nominale Uimp (V) | 8000 | 8000 | 8000 | 8000 | 8000 | ||||||||||||
| Distance d'arc (mm) | ≤50 | ≤50 | ≤50 | ≤50 | ≤50 | ||||||||||||
| Niveau de capacité de coupure | L | M | L | M | L | M |
|
L | M | H | L | M | H | ||||
| Capacité ultime de coupure de court-circuit lcu(kA) | AC400V | 50 | 85 | 50 | 85 | 50 | 65 | 100 | 50 | 65 | 100 | 50 | 65 | 100 | |||
| Capacité de coupure de court-circuit de service lcs(kA) | AC400V | 35 | 50 | 35 | 10 | 35 | 42 | 65 | 35 | 42 | 65 | 35 | 42 | 65 | |||
| Courant de fonctionnement résiduel nominal, type non retardé I△n(mA) | Type non retardé | 100/300/500 |
|
||||||||||||||
| Type retardé | 100/300/500 | 300/500/1000 | |||||||||||||||
| Courant résiduel nominal de non-fonctionnement I△n(mA) | 1/2I△n | 1/21△n | 1/2I△n | 1/21△n | 1/21△n | ||||||||||||
| Capacité nominale de fermeture (rupture) résiduelle de court-circuit I△m(mA) | 25% CU | 25% CU | 25% CU | 25% CU | 25% CU | ||||||||||||
| Performance opérationnelle (cycles) | Sous tension/sous tension | 1500 | 1000 | 1000 | 1000 | 1000 | |||||||||||
| Hors tension/hors tension | 8500 | 7000 | 4000 | 4000 | 4000 | ||||||||||||
|
|
W | 92 | 121 | 107 | 141 | 150 | 198 | 210 | 280 | 210 | 280 | ||||||
| L | 150 | 150 | 165 | 165 | 257 | 257 | 282 | 282 | 282 | 282 | |||||||
| H | 92 | 92 | 90 | 90 | 105 | 105 | 110 | 110 | 110 | 110 | |||||||
| Déclenchement de dérivation | O | O | O | O | O | ||||||||||||
| Libération de sous-tension | O | O | O | O | O | ||||||||||||
| Module d'alarme de courant résiduel | O | O | O | O | O | ||||||||||||
| Contact auxiliaire | O | O | O | O | O | ||||||||||||
| Contact d'alarme | O | O | O | O | O | ||||||||||||
| Mécanisme de fonctionnement motorisé | O | O | O | O | O | ||||||||||||
| Mécanisme de commande à poignée rotative | O | O | O | O | O | ||||||||||||
1. Spécifications nominales : convient aux circuits AC 50 Hz avec une tension d'isolation nominale de 800 V, une tension de fonctionnement jusqu'à 400 V et des courants de fonctionnement nominal jusqu'à 800 A.
2. Application polyvalente : idéal pour les applications nécessitant une commutation peu fréquente, ce qui le rend adaptable à différents environnements industriels et commerciaux.
3. Protection contre les risques d'incendie : spécialement conçu pour détecter les défauts à la terre qui pourraient conduire à des situations d'incendie dangereuses, améliorant ainsi la sécurité globale.
1. Protection intégrée contre les courants résiduels : combine la protection contre les surcharges, les courts-circuits, les sous-tensions et les défauts de terre dans une seule unité, adaptée à la sécurité personnelle et à la prévention des incendies.
2. Large gamme de courant : courant nominal de 10 A à 800 A, répondant à divers besoins, de la distribution résidentielle aux applications industrielles.
3. Capacité de coupure élevée avec niveaux sélectionnables : offre des capacités de coupure L/M/H à trois niveaux (jusqu'à 100 kA/400 V), adaptables à différents scénarios de risque de court-circuit.
4. Plusieurs modes de protection contre les fuites à la terre : prend en charge la protection instantanée et temporisée contre le courant résiduel, avec un courant de fonctionnement résiduel nominal réglable de 100 mA à 1000 mA.
1. Fonction d'auto-test intelligente pour les fuites à la terre : prend en charge les auto-tests périodiques et les tests manuels pour garantir que la protection contre les courants résiduels reste efficace.
2. Configuration des accessoires modulaires : les contacts auxiliaires, les modules d'alarme, les déclencheurs de dérivation, etc., présentent une conception plug-and-play pour une maintenance et un remplacement faciles.
3. Longue durée de vie électrique et mécanique : durée de vie électrique jusqu'à 8 500 opérations, durée de vie mécanique stable, réduisant les coûts globaux de remplacement.
4. Indication d'état et sortie d'alarme : comprend une indication d'état marche/arrêt/défaut/fuite et prend en charge la sortie du signal d'alarme à distance.
1. Emballage industriel standard : résistant aux chocs et à l'humidité avec un étiquetage clair, adapté à l'expédition de palettes ou de conteneurs, compatible avec la logistique mondiale.
2. Méthodes d'installation flexibles : prend en charge le montage sur rail DIN et l'installation fixe sur le panneau avant, avec des modèles de montage et des directives de couple fournis.
3. Conception Plug-and-Play : les interfaces d'accessoires standardisées permettent une extension fonctionnelle sur site sans outils spéciaux.
4. Support technique multilingue : fournit des guides d'installation, des schémas de câblage et des tableaux de paramètres en chinois et en anglais pour un déploiement rapide dans des projets à l'étranger.
1. Sélection gratuite et support technique : fournit des outils de sélection en ligne et une consultation technique pour aider les clients avec une configuration appropriée.
2. Formation à l'installation et à la mise en service : propose des vidéos d'installation du produit, des guides de mise en service et des services de formation sur site.
3. Assistance au diagnostic et à la réparation des pannes : fournit des services de diagnostic des pannes à distance et de réparation sur site avec une réponse rapide.
1. "Sélection de la série JHM1L pour plusieurs systèmes de distribution d'énergie complexes commerciaux. Protection précise contre les fuites à la terre, fonctionnement stable, améliorant considérablement la sécurité électrique."
2. "Rapport coût-performance élevé, fonctions complètes, particulièrement adaptées aux projets d'ingénierie à l'étranger avec des exigences strictes en matière de sécurité personnelle et de prévention des incendies."
