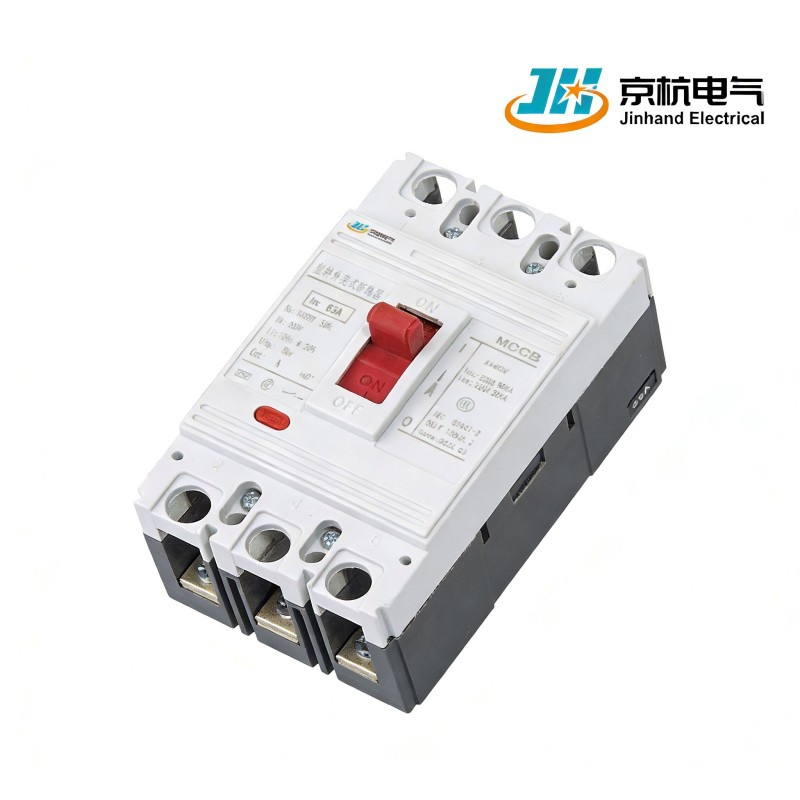

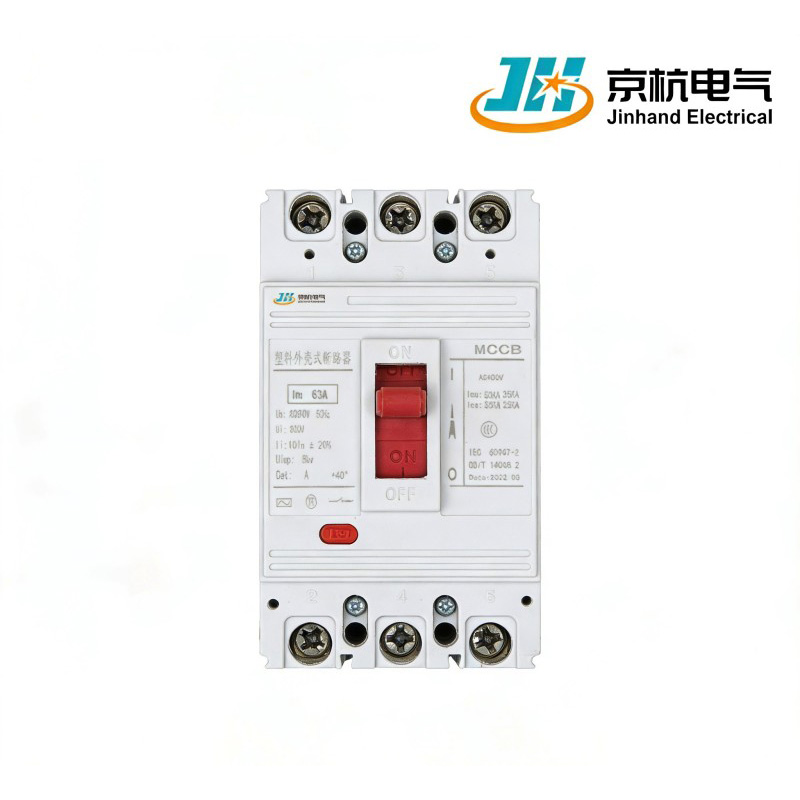

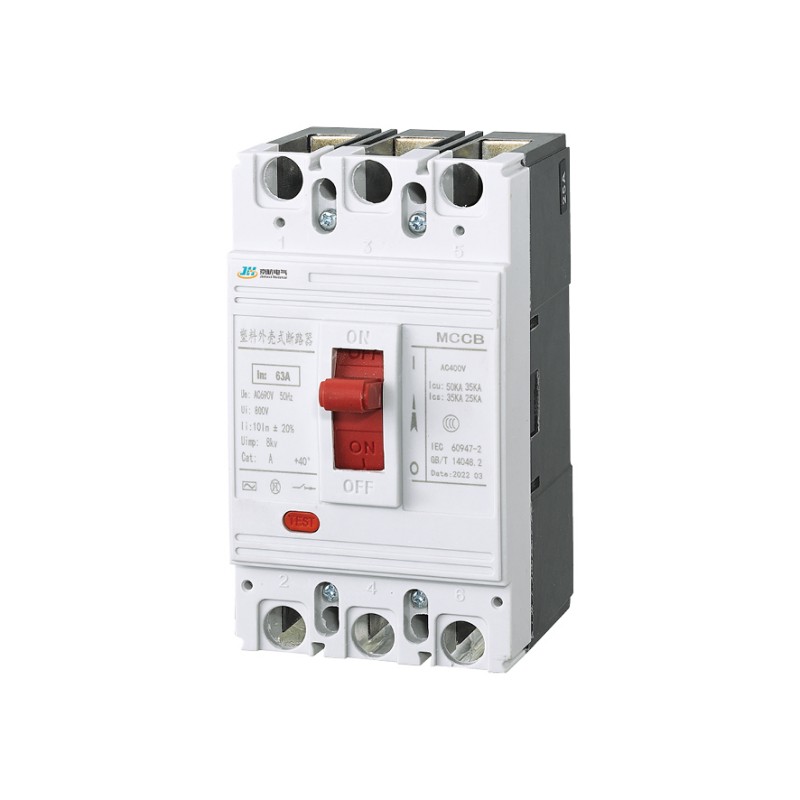

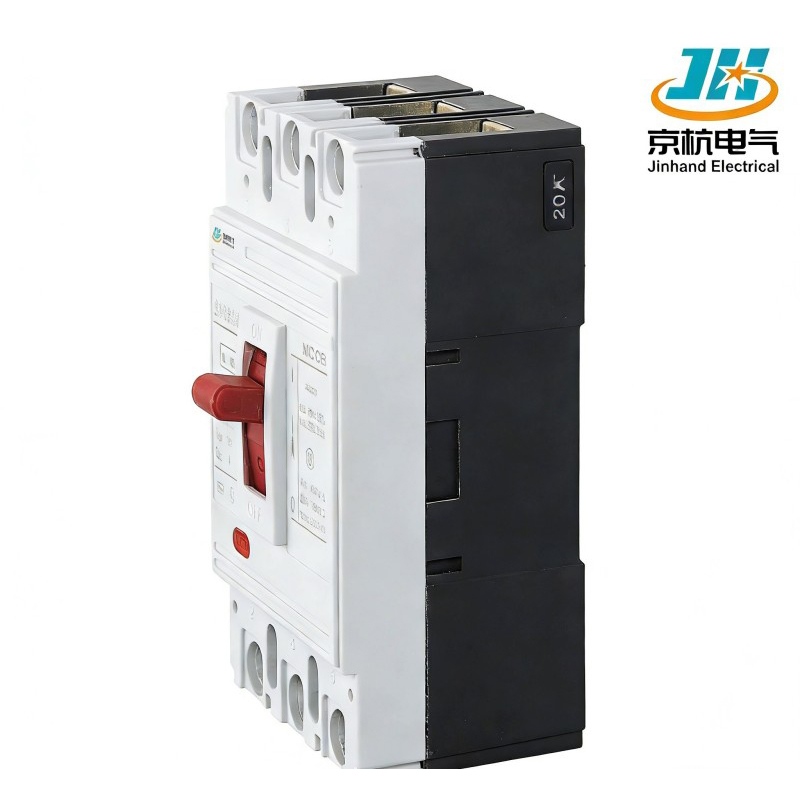

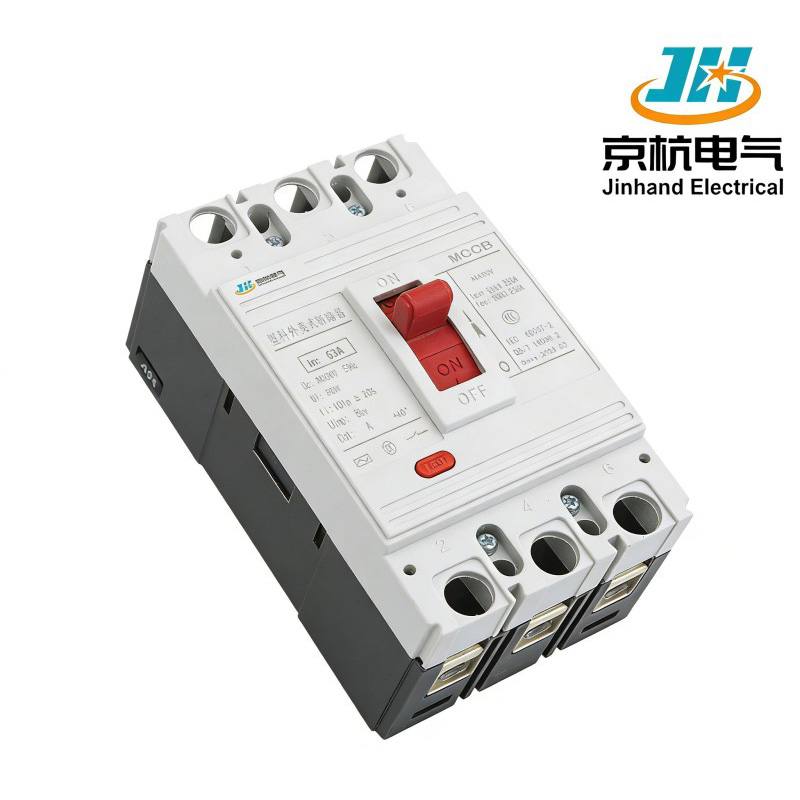

Disjoncteur de type boîtier moulé

Le disjoncteur de type boîtier moulé JHM1, fabriqué et fourni par la société chinoise Jinhand Electrical, est conçu pour les systèmes AC 50 Hz avec des tensions de fonctionnement jusqu'à 690 V et des courants jusqu'à 1 250 A. Adapté aux commutations et démarrages de moteur peu fréquents, ce produit fabriqué directement en usine offre une protection fiable contre les surcharges, les courts-circuits et les sous-tensions pour protéger les lignes électriques et les équipements d'alimentation électrique.

Avantages

1. Protection complète : équipé d'une protection contre les surcharges, les courts-circuits et les sous-tensions, assurant la sécurité des lignes et des équipements électriques.
2. Haute capacité : prend en charge un courant opérationnel nominal allant jusqu'à 1250 A, ce qui le rend adapté aux applications exigeantes.
3. Performance fiable : conçu pour des commutations et des démarrages de moteur peu fréquents, offrant un fonctionnement fiable dans divers environnements industriels.

PRINCIPAUX PARAMÈTRES TECHNIQUES

Projet		JHM1-63			JHM1-125			JHM1-250			JHM1-400				JHM1-630				JHM1-800				JHM1-1250
Évaluation de la taille du cadre		63			125			250			400				630				800				1250
Courant nominal en (A)		10/06/16/20/25/32/40/50/63			10/16/20/25/32/40/50/63/80/100/125			100/125/140/160/180/200/225/250			200/225/250/315/350/400				400/500/630				630/700/800				800/1000/1250
Tension de fonctionnement nominale Ue (V)		AC400/690			AC400/690			AC400/690			AC400/690				AC400/690				AC400/690				AC400/690
Tension d'isolation nominale Ui (V)		AC500			AC800			AC800			AC800				AC800				AC800				AC800
Nombre de pôles		3/4			3/4			3/4			3/4				3/4				3/4				3
Niveau de capacité ultime de coupure de court-circuit		L	M	H	L	M	H	L	M	H	L	M		H	L	M		H	M		H		M	H
Capacité nominale ultime de coupure de court-circuit Icu(kA)	AC690V					20	30		20	30		20		30		20		30	30				30	30
	AC400V	35	50	85	35	65	85	35	65	85	50	65		100	65	75		100	65		75		65	100
Capacité nominale de coupure de court-circuit en service lcs(kA)	AC690V					10	15		10	15		15		15		15		20	20				20	20
	AC400V	22	35	55	22	40	65	22	40	65	35	50		65	42	50		65	42		50		50	65
Performance opérationnelle (cycles)	Sous tension/sous tension	4500			3000			2500			1500				1500				1000				500
	Hors tension/mise hors tension	8500			7000			6500			4000				4000				2500				2500
	L	136			150			165			257				270				280				330
	W	77	77/103		92	92/122		106	142		149		198		182		240		210	280		210	210
	H	74	82		71	89		88	106		105				107				106				137
Distance d'arc (mm)		≤50			≤50			≤50			≤50				≤50				≤100				≤100

Principales caractéristiques

1. Spécifications nominales : tension d'isolation nominale de 800 V (500 V pour JHM1-63) et tension de fonctionnement jusqu'à 690 V (400 V pour JHM1-63).
2. Application polyvalente : idéal pour une utilisation dans les circuits AC 50 Hz, s'adaptant à une large gamme de systèmes électriques.
3. Conception durable : conçu pour résister aux exigences des applications de démarrage de moteur, améliorant ainsi la fiabilité et les performances globales.

Points forts du produit

1. Large couverture de courant : couvre plusieurs plages de courant de 63 A à 1 250 A, répondant à diverses exigences de charge avec une forte adaptabilité.
2. Options de capacité de coupure élevée : offre des capacités de coupure L/M/H à trois niveaux (jusqu'à 100 kA/400 V), permettant une sélection flexible en fonction des besoins de protection.
3. Compatibilité avec une large plage de tension : tension de fonctionnement nominale jusqu'à 690 V CA, adaptée aux systèmes 400 V et 690 V.
4. Support d'accessoires polyvalent : Compatible avec les contacts auxiliaires, les contacts d'alarme, les déclencheurs de shunt, les déclencheurs de sous-tension et d'autres accessoires pour une fonctionnalité étendue.

Optimisation des coûts opérationnels

1. Conception à longue durée de vie électrique : durée de vie électrique jusqu'à 8 500 cycles (JHM1-63), réduisant la fréquence de remplacement et les coûts de maintenance.
2. Configuration des accessoires modulaires : les accessoires présentent une conception plug-and-play, permettant une installation facile sur site sans remplacer l'unité entière.
3. Indication d'état claire : indication à trois états (« ON-OFF-FAULT ») pour une identification rapide de l'état de fonctionnement.
4. Procédures de maintenance standardisées : fournit des guides de maintenance et des méthodes de diagnostic, abaissant le seuil technique de maintenance.

Logistique et installation

1. Conception d'emballage compacte : emballage standardisé pour différentes spécifications, structure robuste, empilage et transport faciles.
2. Méthodes d'installation flexibles : prend en charge le montage sur rail DIN et l'installation fixe sur le panneau avant, avec des modèles de trous d'installation pour une construction pratique.
3.Support logistique mondial : s'associe à plusieurs sociétés de logistique internationales, offrant du DDP/DAP et d'autres conditions commerciales.
4. Documentation technique multilingue : fournit des manuels d'installation, des schémas de câblage et des tableaux de paramètres en chinois et en anglais pour les projets à l'étranger.

Avantages du processus de production

1. Lignes de production automatisées : les processus clés tels que le soudage par contact, l'enroulement de bobines et le moulage par injection de boîtiers sont automatisés.
2. Système de test complet : chaque unité est soumise à des tests de caractéristiques opérationnelles, de tension de tenue et d'élévation de température pour garantir la cohérence.
3. Processus de fabrication respectueux de l'environnement : soudage sans plomb, matériaux de boîtier recyclables, production conforme aux normes de fabrication écologiques.
4. Gestion stricte de la qualité : certifiée ISO 9001, met en œuvre un contrôle qualité complet du processus, des matériaux entrants aux produits finis.

Faits saillants de l'innovation

1. Double protection avec déclenchement bimétallique et magnétique : protection précise contre les surcharges, réponse rapide aux courts-circuits et fiabilité de protection élevée.
2. Conception de guidage de répulsion de contact : les contacts s'ouvrent rapidement sous un courant de court-circuit, réduisant l'érosion de l'arc et améliorant les performances de rupture.
3. Mécanisme de fonctionnement optimisé : faible force de fonctionnement de la poignée, retour tactile clair, prend en charge le cadenassage pour une sécurité opérationnelle améliorée.
4. Conception de connecteur d'extension modulaire : emplacements préconfigurés pour l'installation d'accessoires, prenant en charge l'extension fonctionnelle et les mises à niveau sur site.

Avantages de la chaîne d'approvisionnement

1. Capacité de production d'intégration verticale : les composants de base tels que les contacts, les bobines et les boîtiers sont fabriqués en interne, garantissant la stabilité de l'approvisionnement.
2. Disposition multi-entrepôts à l'échelle nationale : les entrepôts centraux de l'est, du sud et de l'ouest de la Chine prennent en charge une allocation et une livraison rapides.
3. Mécanisme de réponse aux commandes flexible : prend en charge la personnalisation de petits lots et les commandes de gros volumes avec des cycles de livraison contrôlables.
4. Réseau mondial d'approvisionnement en pièces de rechange : pièces de rechange stockées dans les principaux pays d'exportation pour garantir un support après-vente rapide.
